工业级铠装式温度检测探头结构

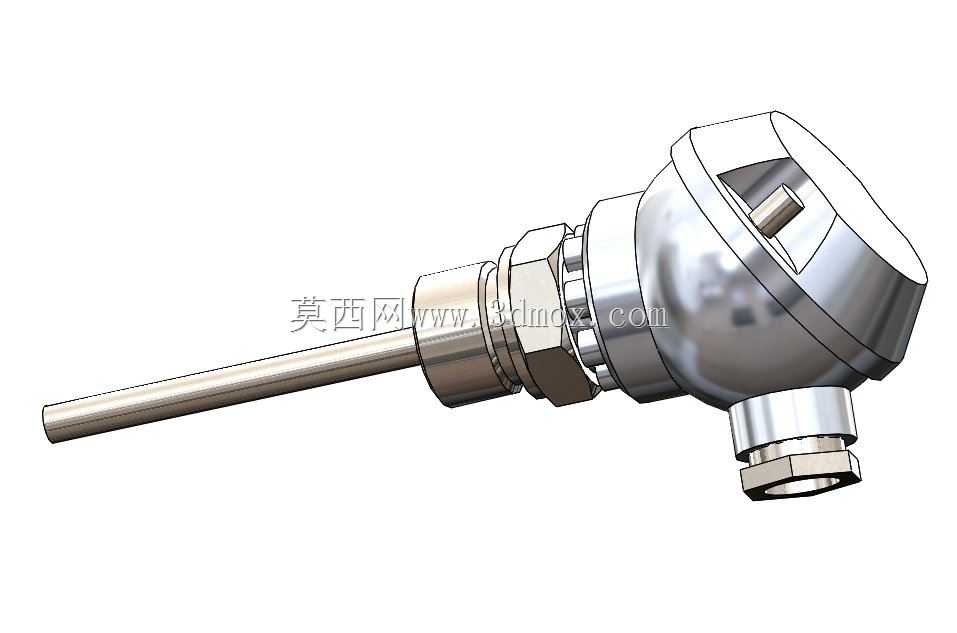

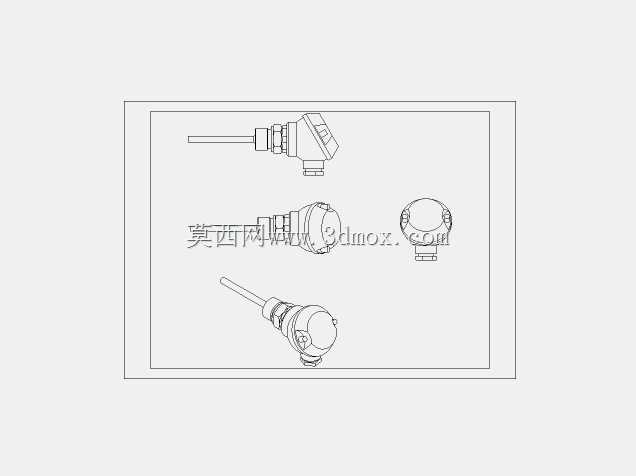

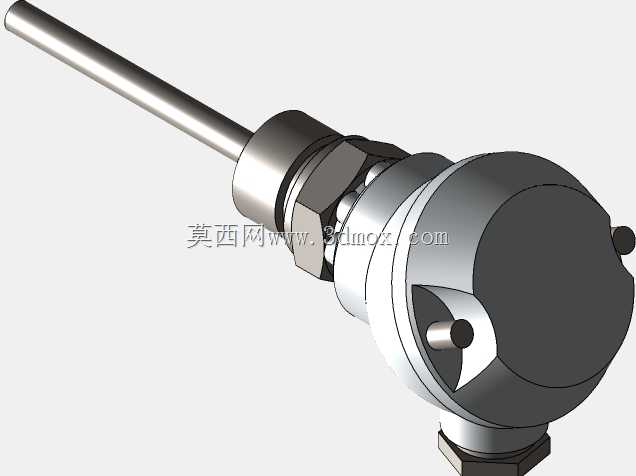

这款温度检测探头主要面向工业现场的接触式温度检测场景，广泛适配化工反应釜管路、暖通换热系统、工业锅炉腔体、液压动力单元、食品加工灭菌管线等需要精准采集介质温度的工况，能够直接与被测流体、固体接触面接触，将实时温度参数转化为可被控制系统识别的标准信号，为生产过程的温度闭环控制、设备过热预警、工艺参数合规校验提供可靠的前端数据支撑。从功能特性来看，该探头采用全金属密封结构，接线端的防护壳体可以隔绝现场粉尘、水汽、轻度油污的侵入，适配多数工业现场的复杂安装环境，探杆部分采用刚性铠装结构，既具备足够的结构强度避免安装、使用过程中出现弯折变形，也能快速传导被测位置的温度，减少温度检测的响应滞后，提升动态测温的准确性。在设计思路上，这款探头采用分体式衔接结构，接线腔体与探杆通过螺纹锁合结构连接，既可以保证内部测温元件的密封防护性能，也方便后期维护时更换不同长度的探杆适配不同安装深度的需求；接线端预留的标准线缆接口可以直接适配工业现场常用的金属防护穿线管，避免线缆受外力拉扯出现接线松脱，探杆根部的锁紧螺母与固定螺纹结构，能够直接在设备预留的安装孔位上完成固定，无需额外设计复杂的安装转接件。从安装边界来看，该款探杆的有效检测长度为100mm，安装时需要保证探杆的感温段完全浸入被测介质或者贴合被测固体表面，避免感温段暴露在空气中导致检测数值出现偏差；接线腔体的最大外径适配常规工业传感器的安装预留空间，侧面的线缆接口采用标准外螺纹规格，可以直接匹配市面上通用的传感器连接线缆接头，安装时需要预留足够的接线操作空间，方便后期完成线缆接驳与检修操作。整体结构没有冗余的异形设计，所有衔接位置都做了圆弧过渡处理，既可以减少生产加工的工艺难度，也能避免尖锐棱角在安装过程中划伤操作人员，同时全金属的外壳结构具备良好的电磁屏蔽性能，可以减少工业现场变频设备、高压线路带来的电磁干扰，保证温度信号传输的稳定性。
