乐高齿轮齿条零件一出四注塑模具结构

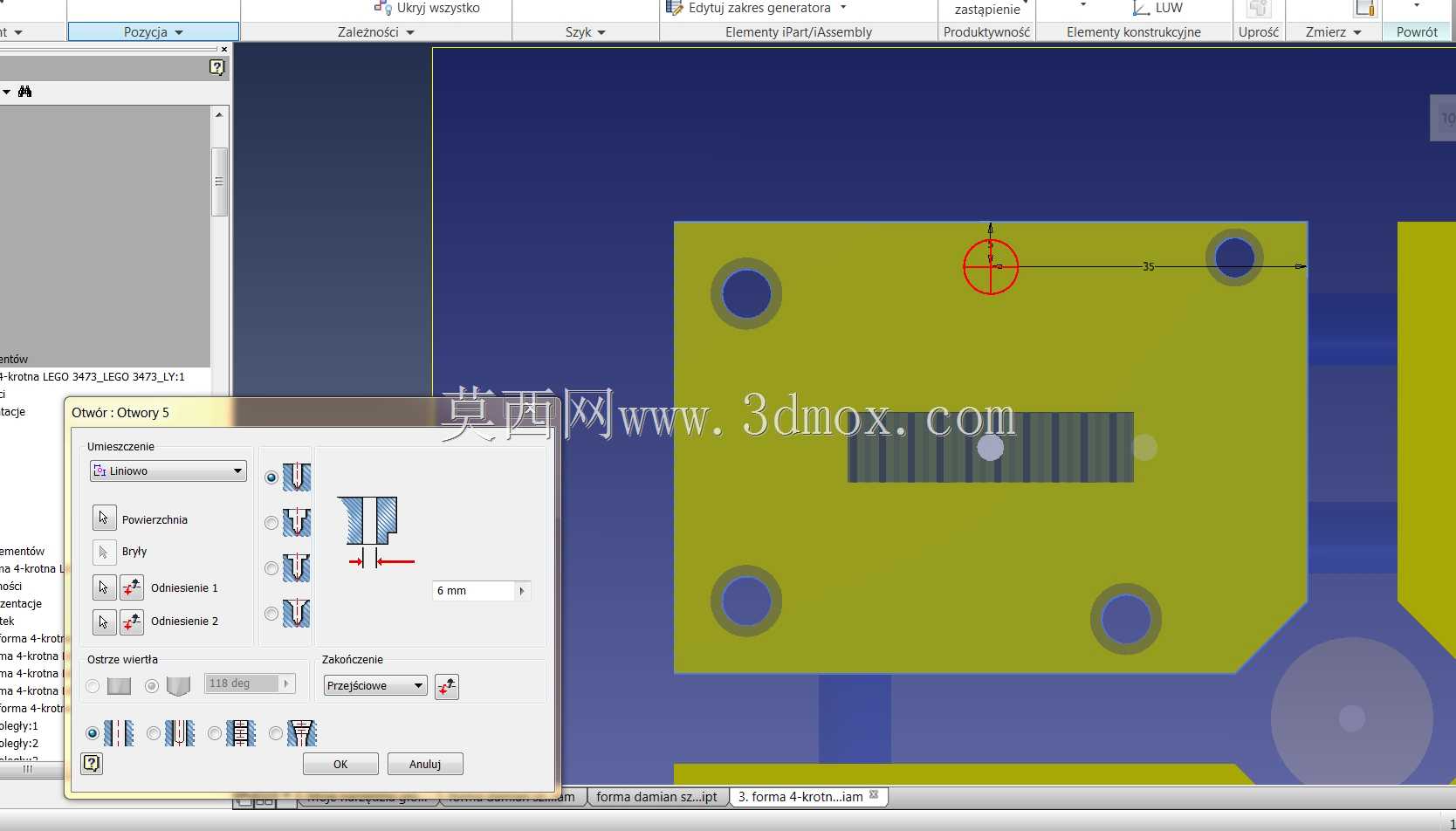

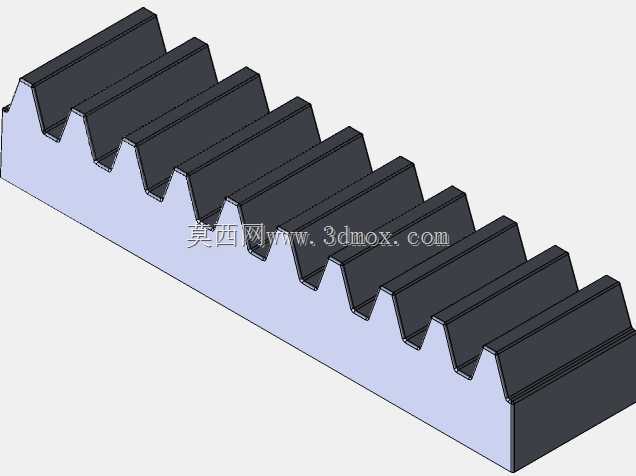

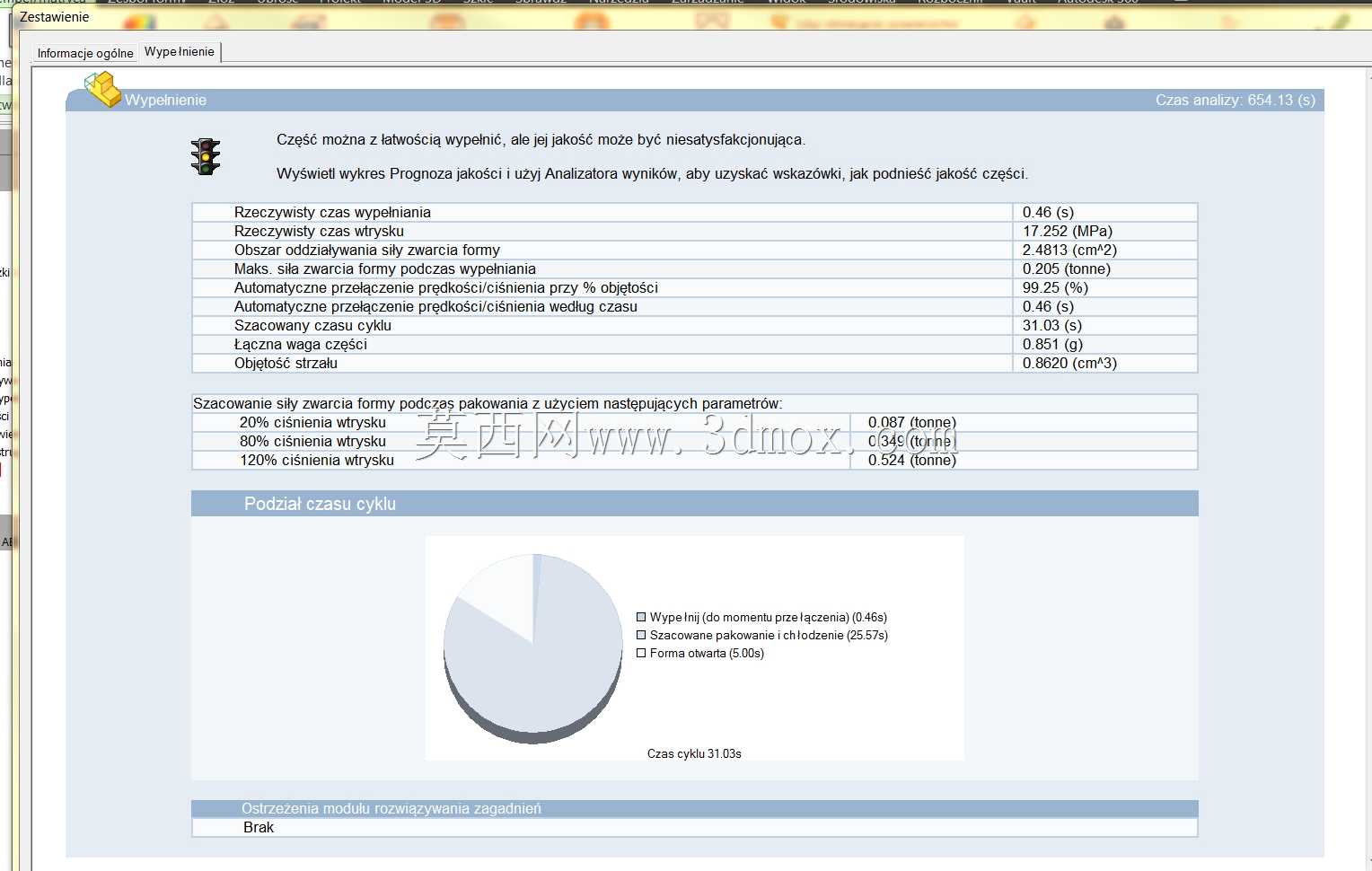

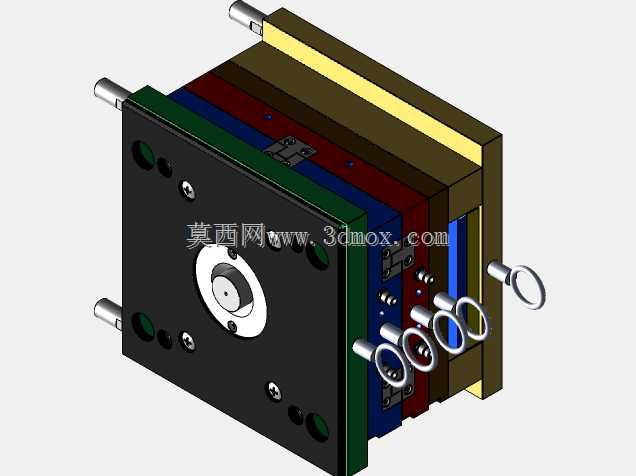

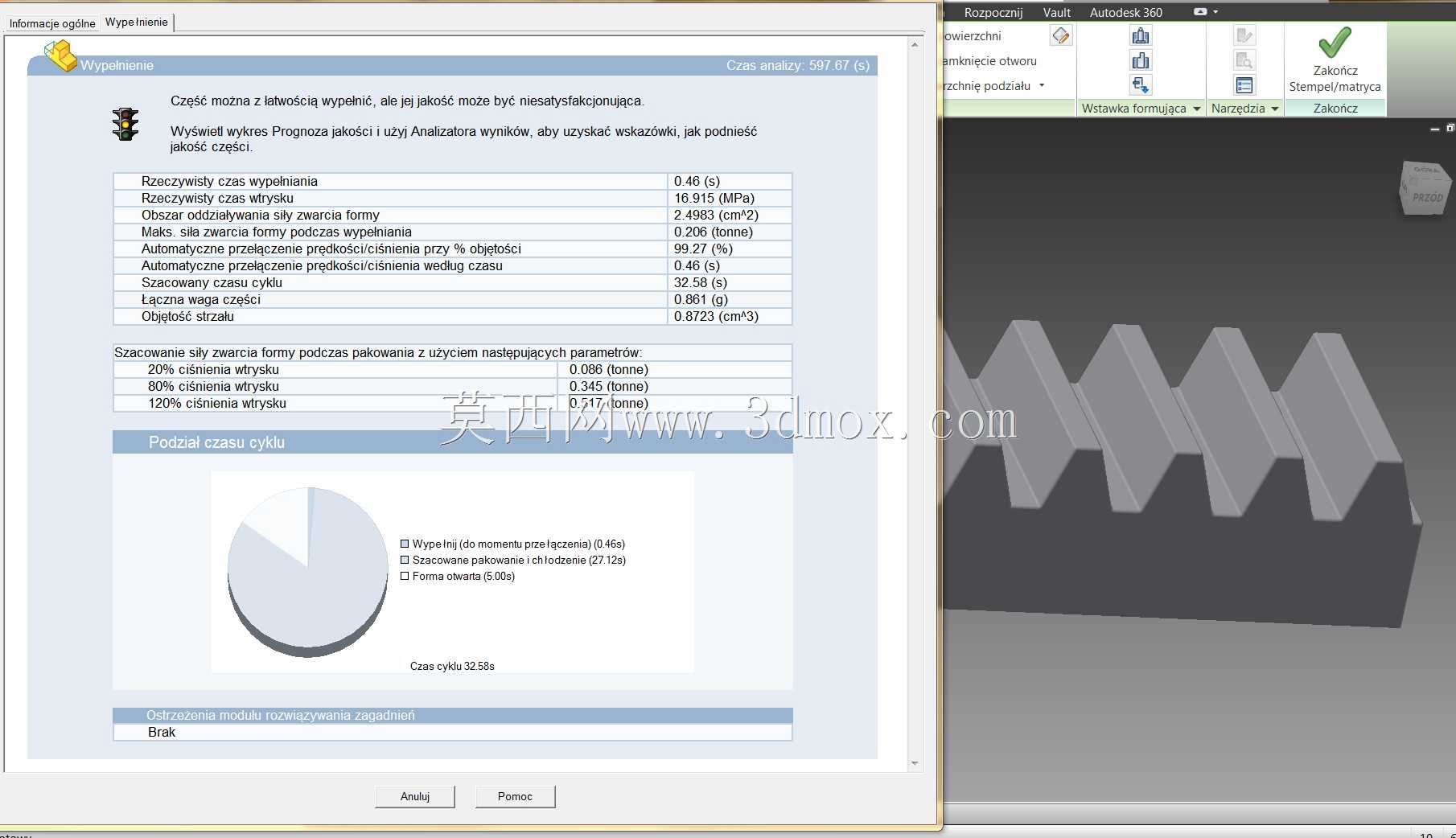

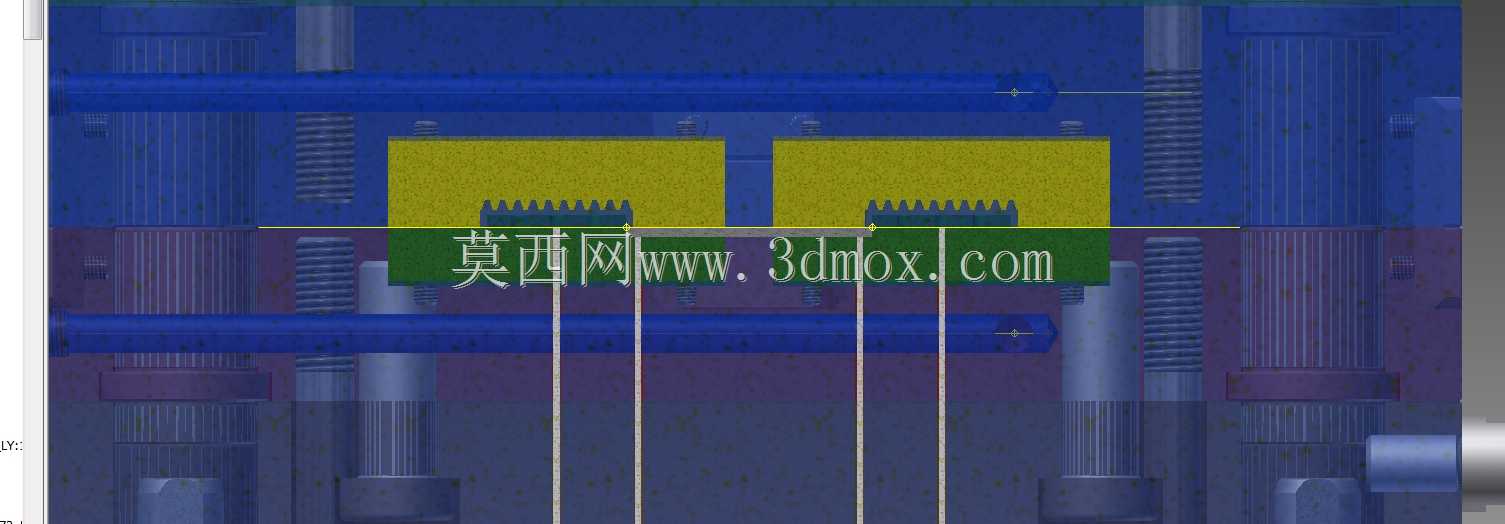

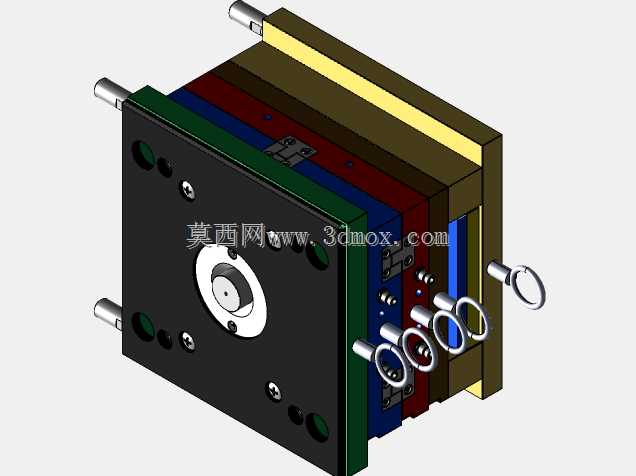

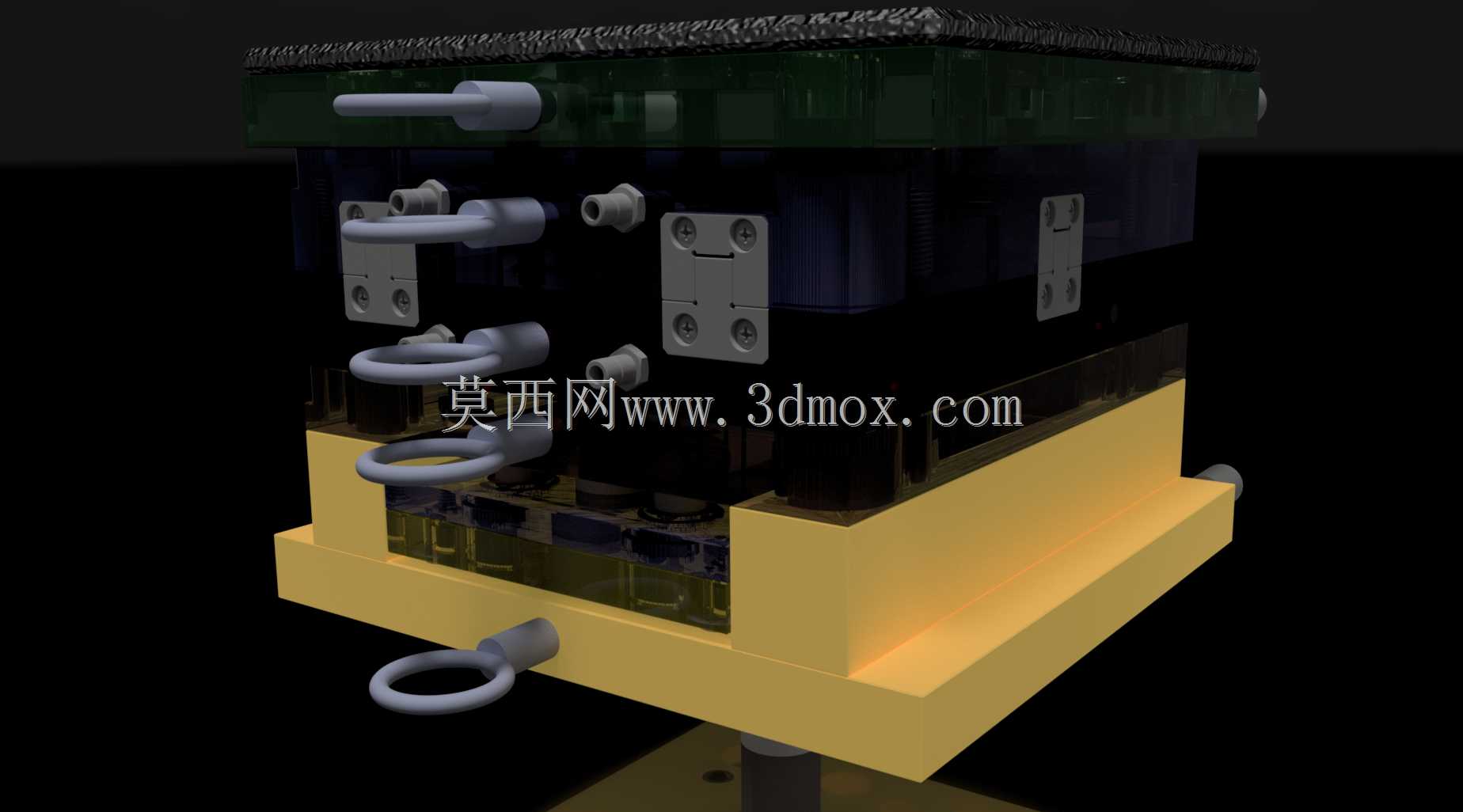

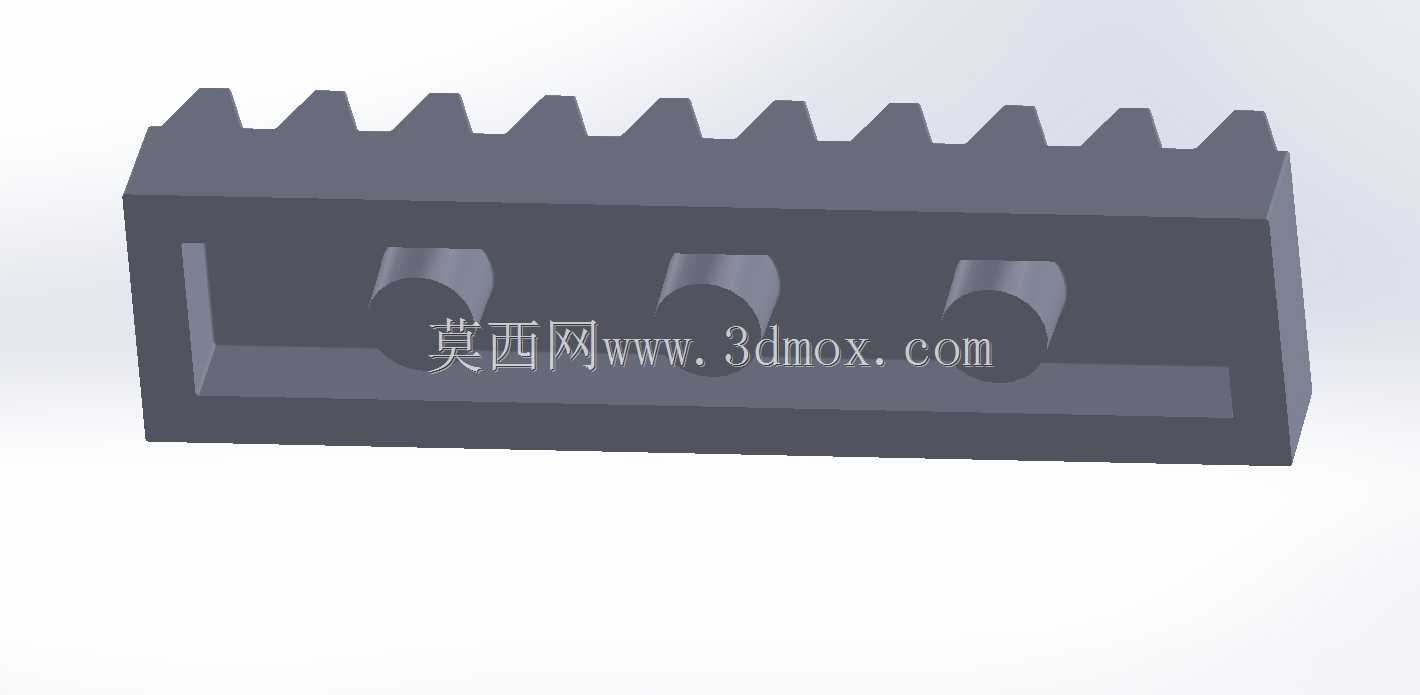

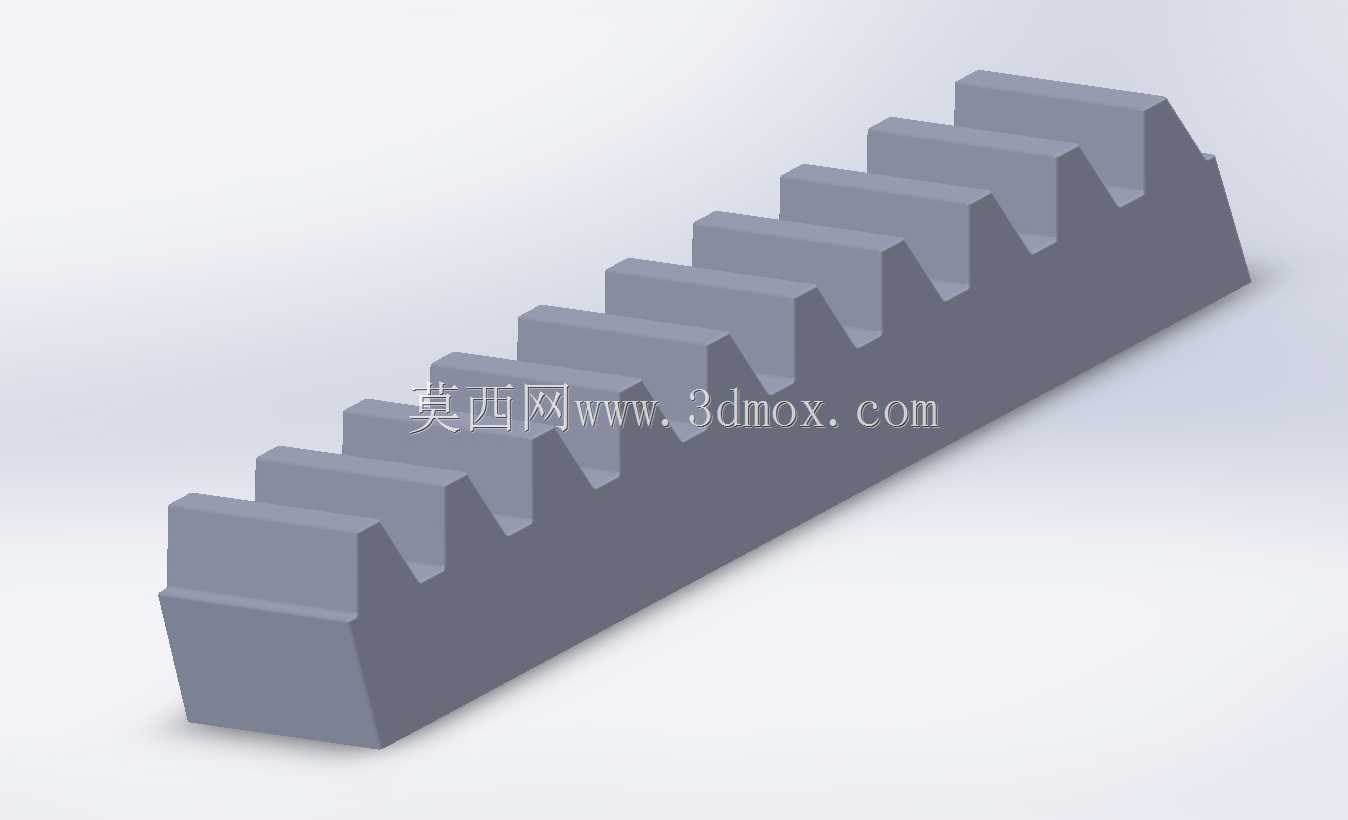

这套模具面向小型精密塑胶玩具零件的批量注塑生产场景，主要用于成型乐高类拼接积木中的齿轮齿条标准配件，这类零件是积木传动结构的核心组成部件，对尺寸精度、拼接配合公差、齿形轮廓规整度都有较高要求，直接影响积木套装传动功能的顺畅度与拼接手感一致性。模具采用一出四的型腔布局设计，能够在单注塑周期内同时完成四件齿轮齿条零件的成型，在保障零件成型精度的前提下有效提升单批次生产效率，平衡小尺寸精密零件的生产节拍与制造成本。从整体结构来看，模具采用标准两板模基础结构搭配多组分型抽芯机构，针对零件上的齿形特征、轴孔特征以及侧边卡扣拼接结构，分别设置了对应的成型镶件与侧向抽芯组件，避免成型后零件出现粘模、齿形缺损、卡扣变形等常见注塑缺陷。模具的安装边界完全适配常规卧式注塑机的装模尺寸要求，定位圈、浇口套的安装尺寸符合通用注塑机的接口标准，导柱导套组件均匀分布在模架四角，保障合模过程中的动定模对中精度，减少长期生产过程中的模架偏移磨损。冷却水路采用分层环绕布局，紧贴各型腔的成型区域，能够在注塑保压完成后快速带走型腔内的热量，让塑胶熔体均匀冷却固化，减少零件因冷却不均产生的翘曲变形，保障四个型腔成型出的零件尺寸一致性。顶出机构采用多顶针均匀分布的设计，顶出力覆盖零件的非外观面与结构加强位置，避免顶出过程中零件表面出现顶白、顶穿等外观缺陷，同时在模具侧边设置了多组限位拉环结构，控制开模过程中各模板的开模行程，保障抽芯、顶出动作按照预设顺序依次完成，避免动作干涉损坏模具成型部件。这套模具的结构设计逻辑贴合小型精密塑胶零件的生产需求，在结构紧凑性、成型精度、生产效率之间做了合理平衡，对于同类型小尺寸带传动特征的塑胶零件模具设计有较强的参考价值，能够帮助设计人员理解多型腔精密注塑模的布局思路、抽芯结构设计要点以及冷却顶出系统的匹配逻辑。
