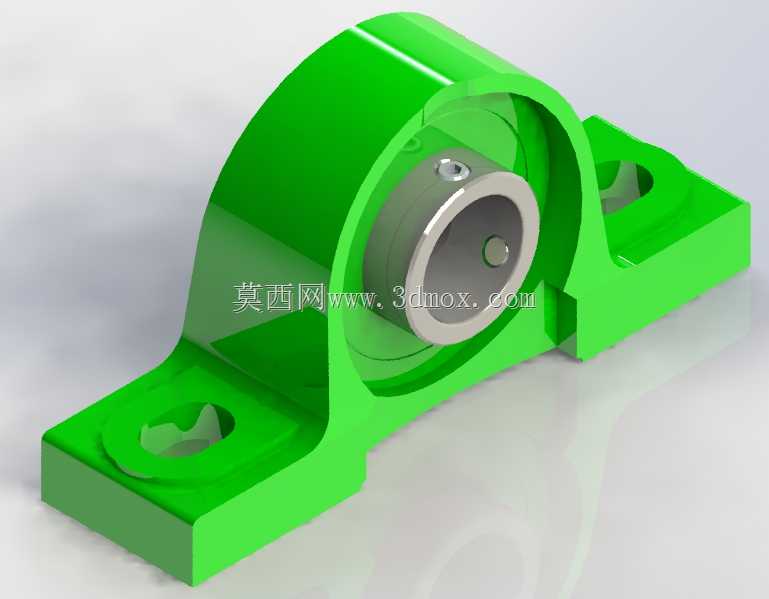

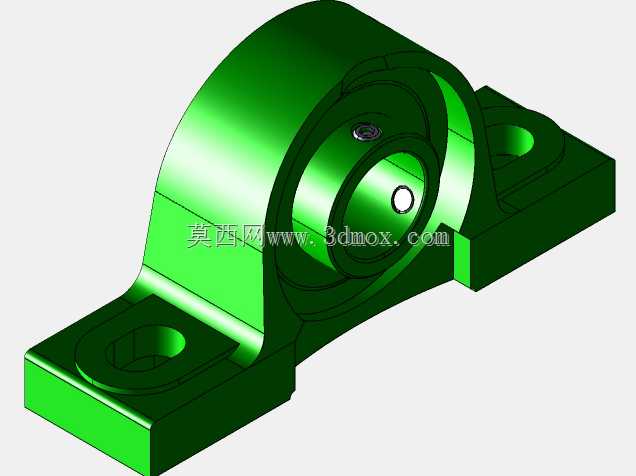

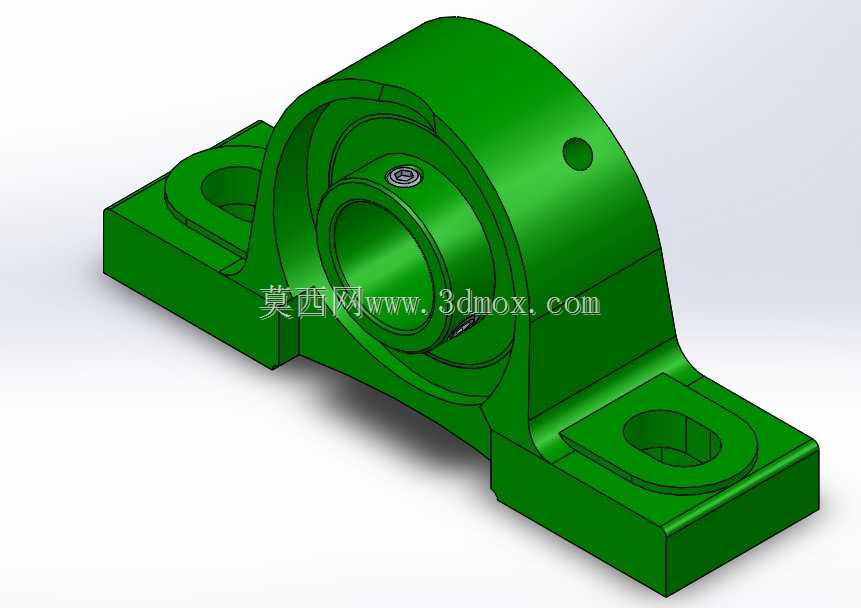

UCP205立式带座外球面轴承结构

这款UCP205立式带座外球面轴承，是轻工输送、农业机械、小型传动设备领域应用极为广泛的支撑类零部件，主要承担旋转轴的径向承载与定心作用，常见于皮带输送机辊筒支撑、小型风机转轴固定、食品包装线传动辊定位、农用脱粒设备传动轴安装等场景，能够在多粉尘、轻度潮湿的非极端恶劣工况下稳定工作，为转轴提供可靠的旋转支撑，补偿一定范围的安装对中误差。从功能特性来看，该款带座轴承将外球面球轴承与立式铸造轴承座整合为一体，轴承内圈带有顶丝结构，可直接锁紧在光轴上完成轴向固定，无需额外设计轴肩定位结构，大幅简化安装流程；轴承外圈为球面结构，与轴承座的凹球面配合，能够自动补偿轴安装时产生的轻微偏斜，降低轴加工同轴度误差带来的附加载荷，延长轴承整体使用寿命。在设计思路上，这款轴承座采用立式菱形安装底座，底座两端设置对称的沉头安装孔，可直接通过螺栓固定在设备安装平面上，无需复杂的安装基座加工；轴承座主体采用圆弧过渡的厚壁结构，既保证足够的结构刚度，承受径向载荷时不会发生明显形变，又通过圆弧过渡减少应力集中点，避免长期受载出现开裂问题；轴承与座体的配合面经过精密加工，保证球面配合的灵活性，同时预留有润滑脂加注通道，可在不拆解轴承的情况下完成润滑维护，适配长期连续运转的工况需求。从安装边界来看，该款轴承适配直径25mm的光轴安装，底座两个安装孔的中心距符合行业通用标准，安装孔可适配M12规格的固定螺栓，轴承座整体高度、轴承内孔中心到安装面的高度均为标准化尺寸，能够直接替换同型号的老旧损坏部件，无需对设备安装面进行二次加工；轴承两侧带有密封结构，可阻挡外界粉尘、碎屑进入轴承内部滚道，同时防止内部润滑脂泄漏，适配多数开式传动的工作场景。整体结构紧凑，安装维护便捷，承载能力适配中小功率传动系统的载荷需求，是通用传动系统中性价比极高的支撑部件。
