山地自行车把立夹持连接结构设计

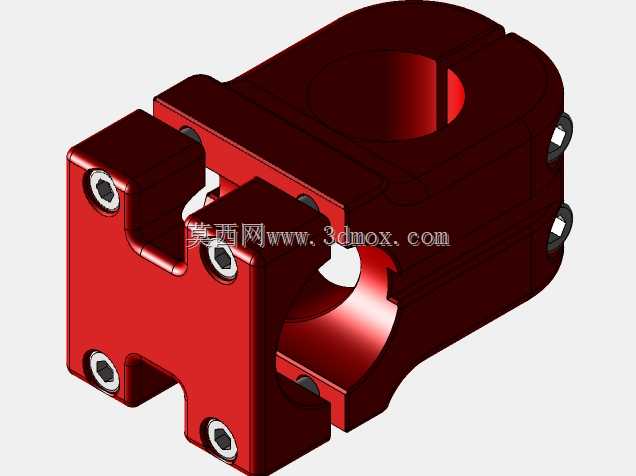

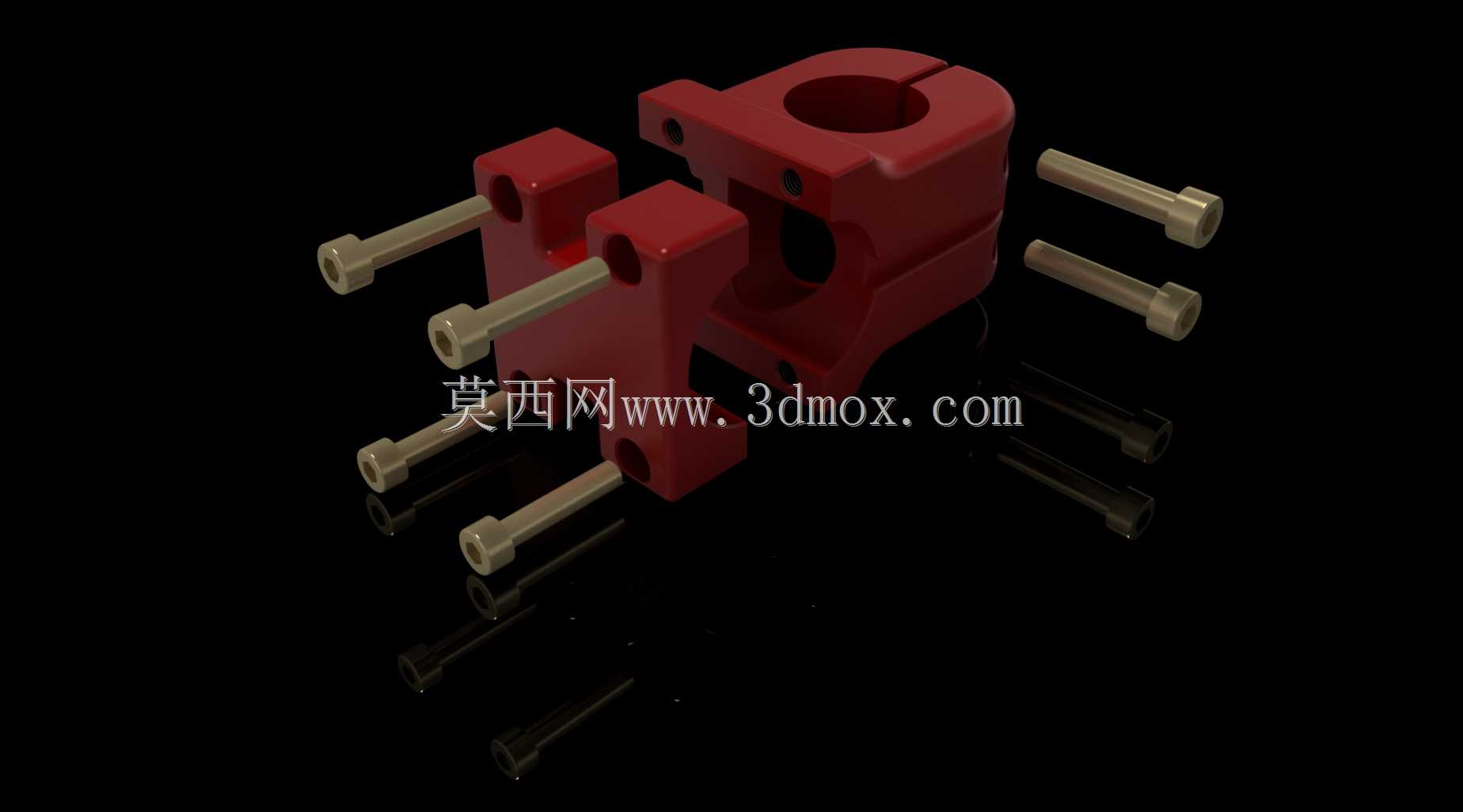

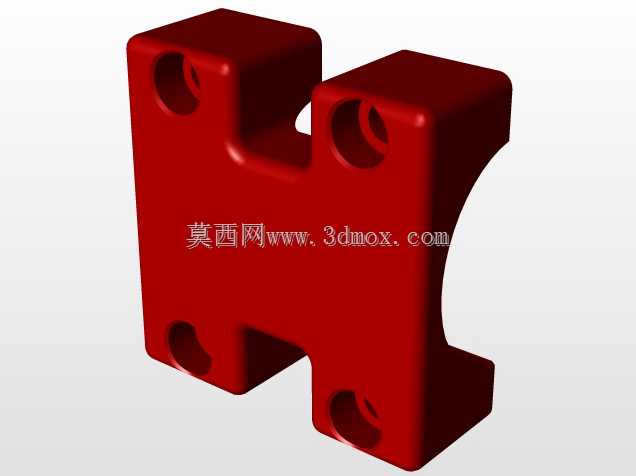

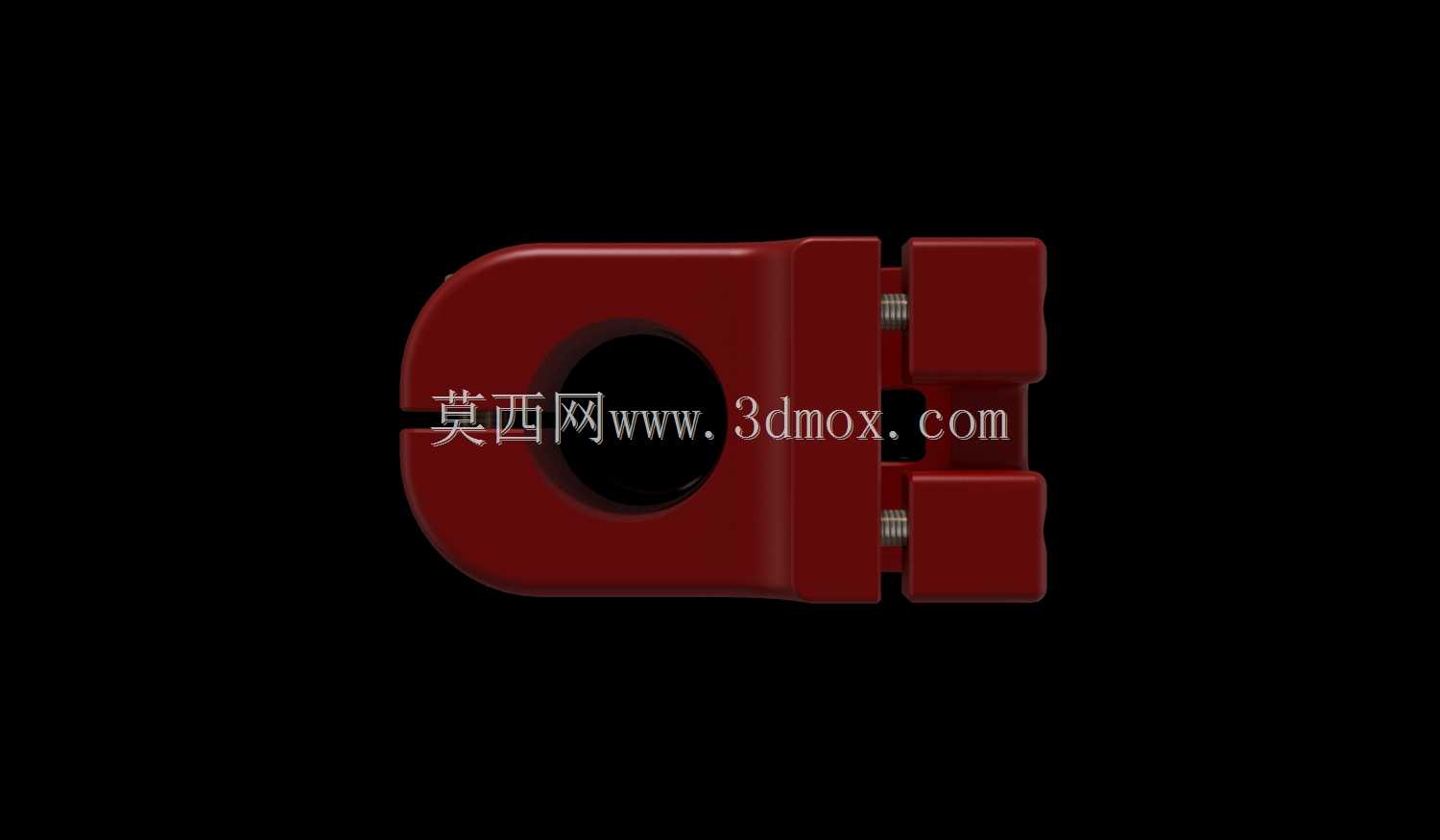

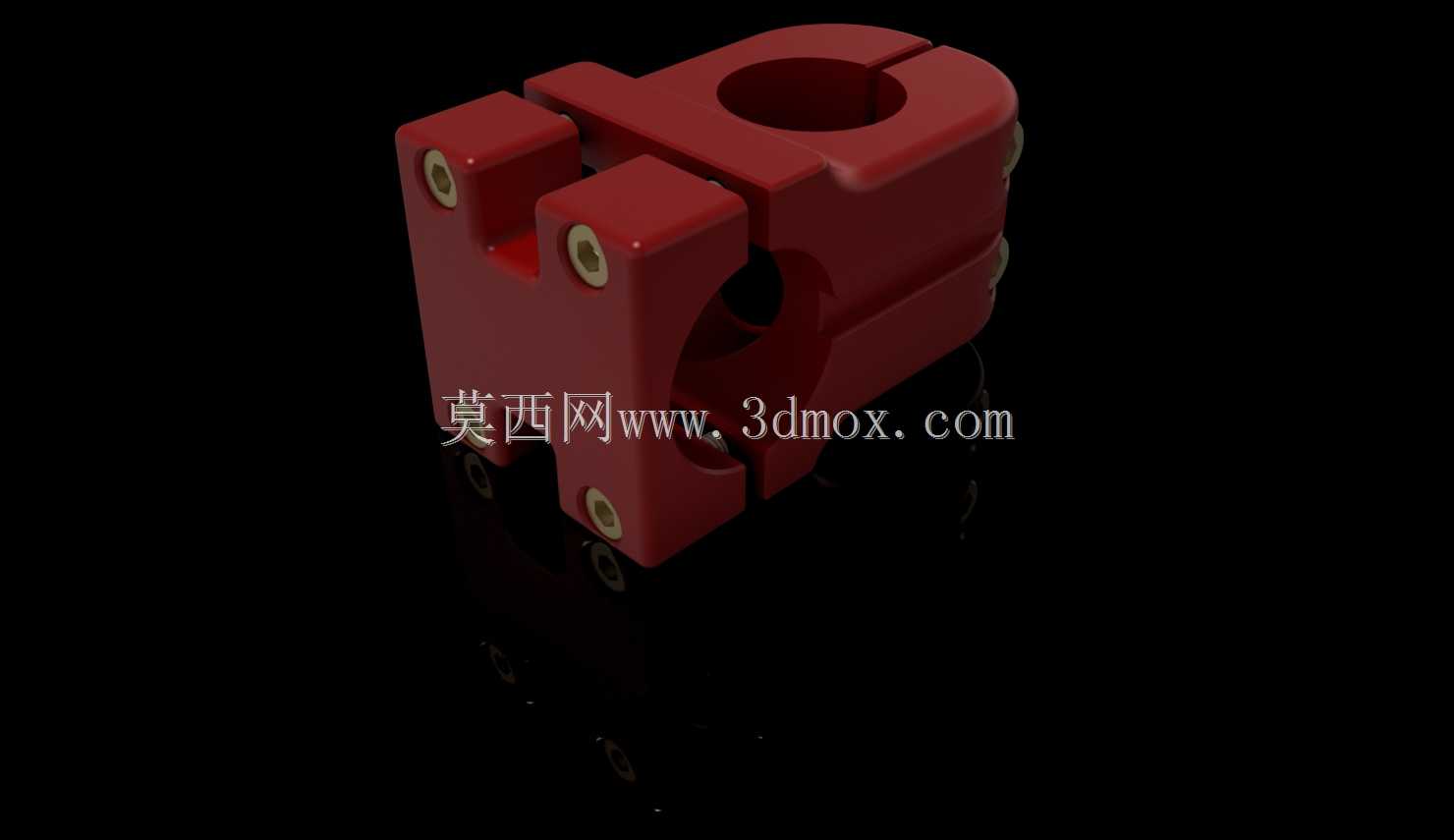

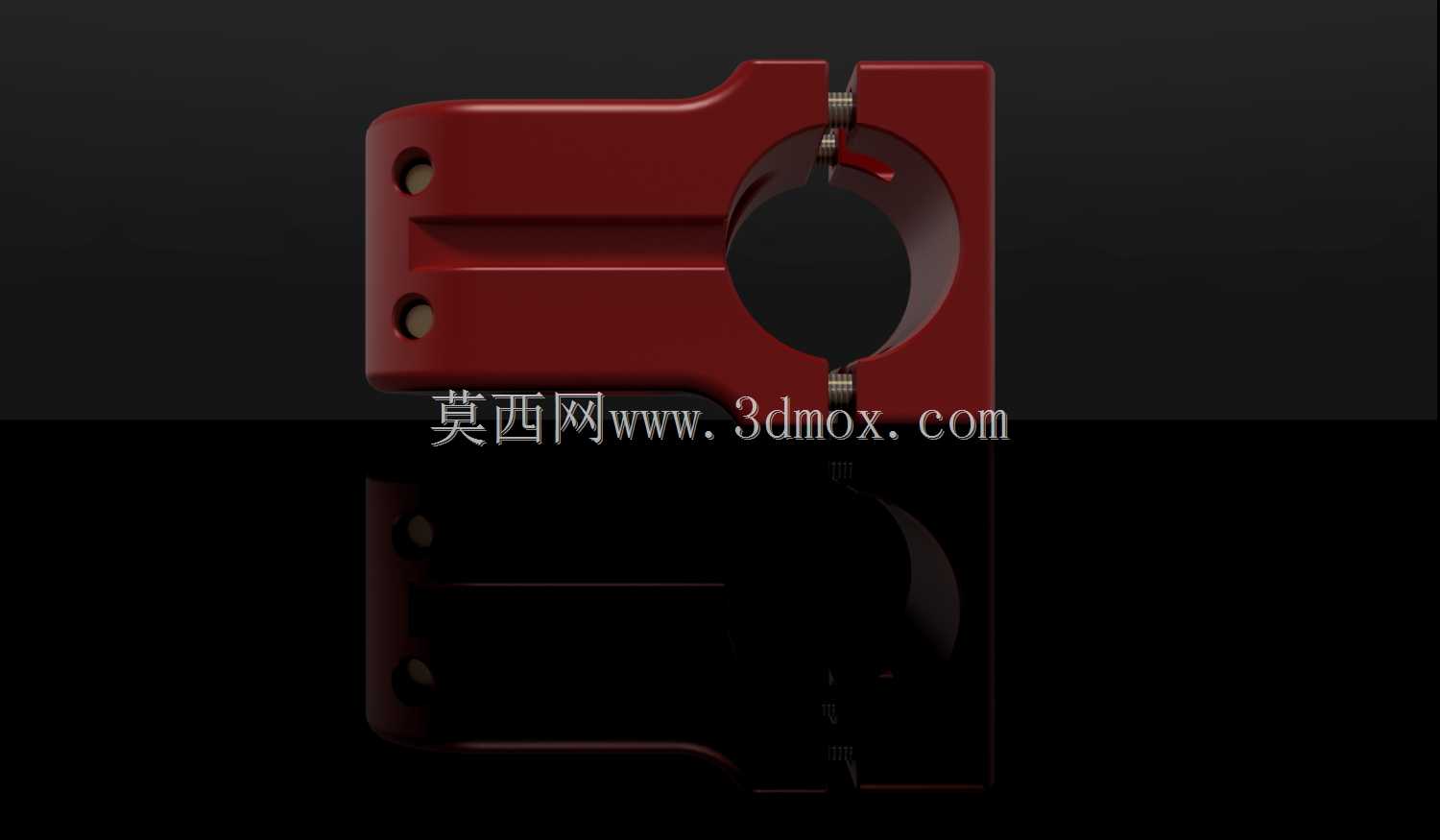

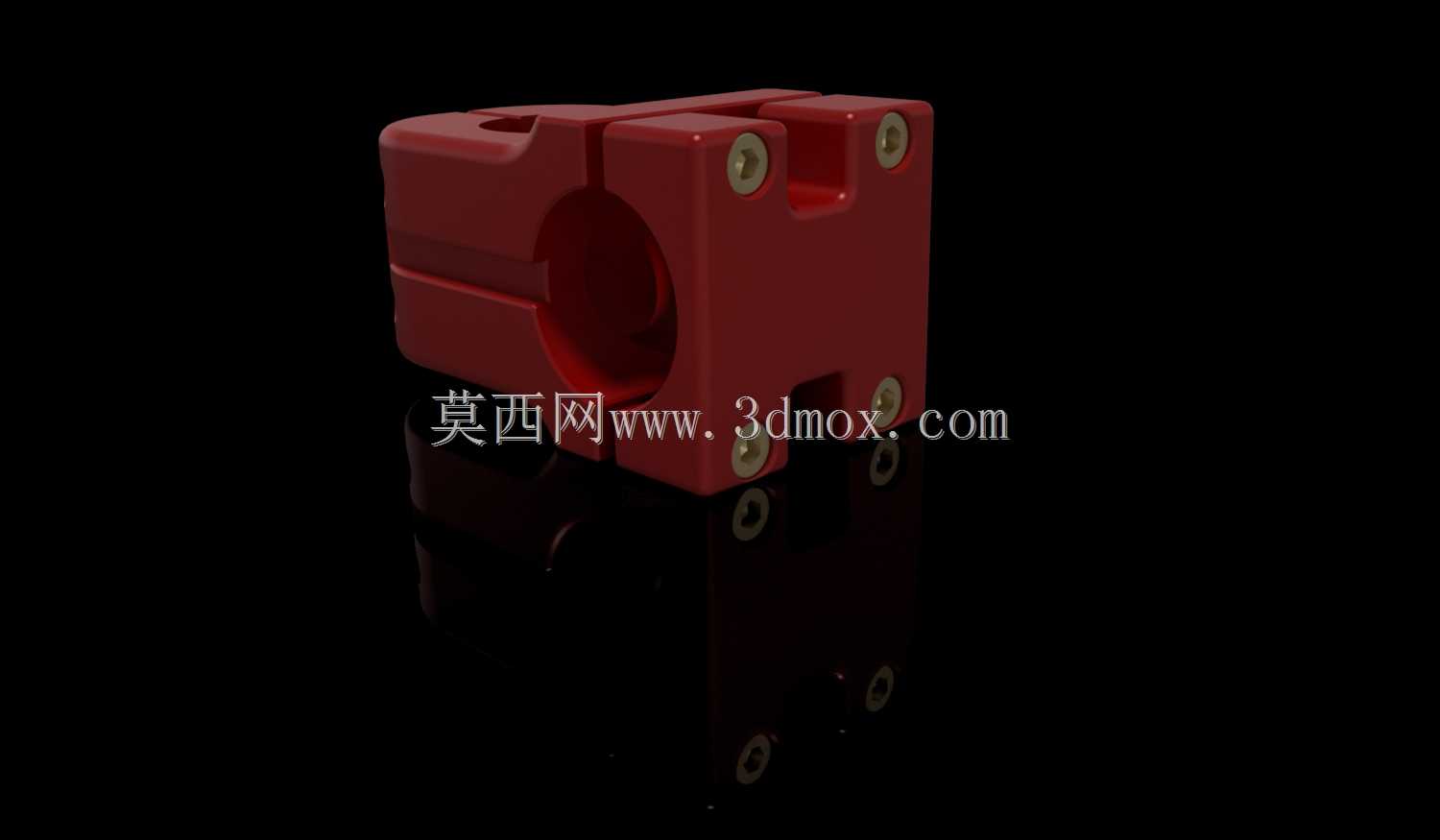

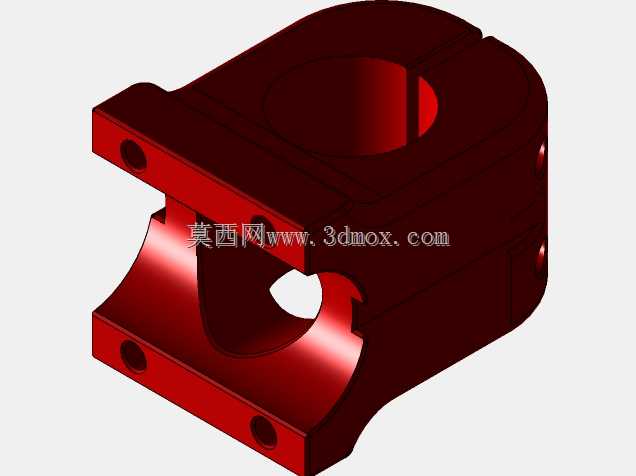

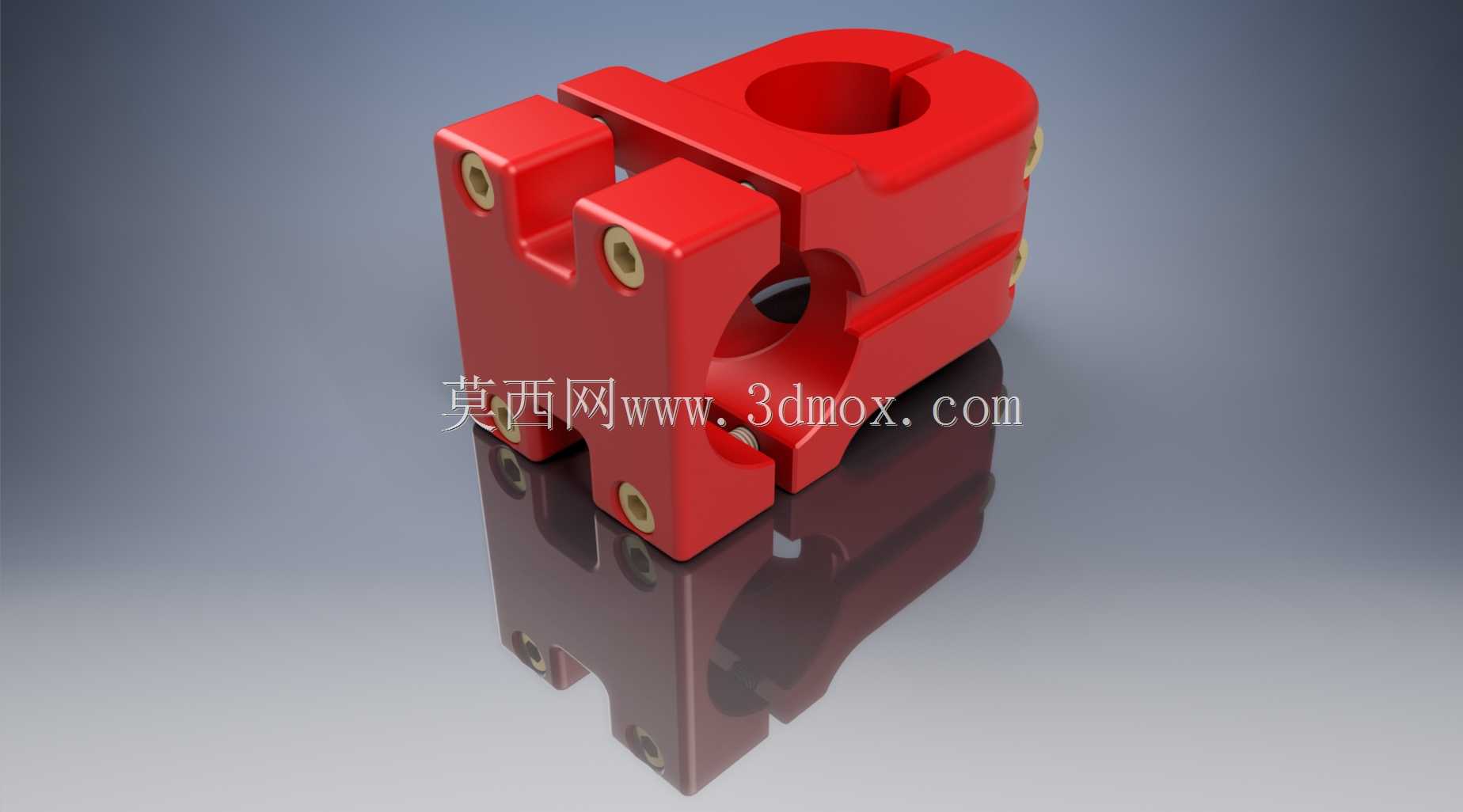

这款把立结构是山地自行车操控系统的核心连接部件，主要应用在山地越野、街式骑行等场景的自行车上，承担着连接前叉舵管与车把的核心作用，是骑行过程中传递转向操控力、承载骑行载荷的关键结构件，直接决定骑行时的操控精准度与结构可靠性。在实际骑行场景中，尤其是颠簸的越野路面、大角度转向的街式动作场景下，该部件需要持续承受来自车把的横向扭力、垂直方向的冲击载荷，以及骑行过程中持续的振动载荷，因此结构设计上采用了分体式夹持的结构方案，通过上下对合的夹持腔体分别实现与前叉舵管、车把横管的抱紧固定。针对舵管的夹持腔体适配1又1/8英寸规格的标准前叉舵管，对应直径31.8mm的通用舵管尺寸，针对车把的夹持腔体适配直径36.9mm的大口径车把横管，能够兼容市面上多数大管径山地车把的安装需求，整体安装边界紧凑，不会在装配后与车头碗组、把套等周边部件产生干涉。设计过程中充分考虑了夹持力的均匀分布，在两个夹持腔体的对接位置设置了多组螺纹连接孔位，通过紧固件锁紧时能够让夹持面均匀贴合管材外壁，避免局部应力集中导致的管材夹伤或者锁紧力不足打滑的问题，同时在夹持缝处预留了合理的形变间隙，既能够保证足够的锁紧抱紧力，又不会因为锁紧量过大导致金属部件出现塑性形变。结构外侧的加强凸台设计，既提升了整体的结构刚性，在承受大冲击载荷时不会出现断裂形变，又通过规整的外形设计降低了骑行过程中的风阻，外露的紧固件安装位做了沉台处理，能够避免螺栓头部外露剐蹭骑行者衣物或者在摔车时产生尖锐凸起带来安全隐患。整体结构的受力路径经过优化，转向力从车把传递到把立后，能够通过整体的箱型结构均匀分散到前叉舵管上，在高强度的越野骑行、大落差落地冲击场景下，能够保持结构的稳定性，不会出现形变松旷的问题，保障骑行操控的精准与安全。
