山地车前花鼓中心锁结构设计

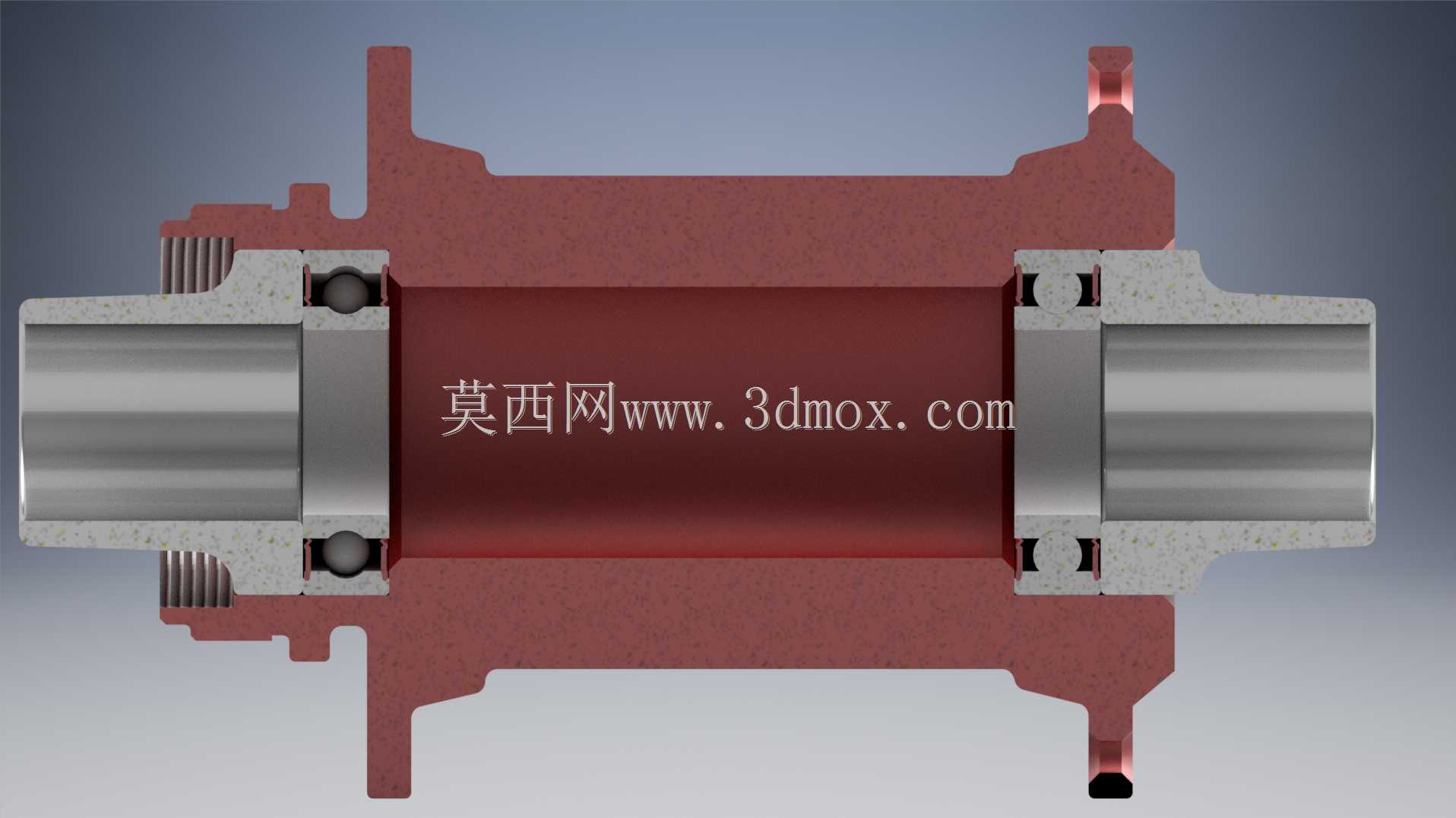

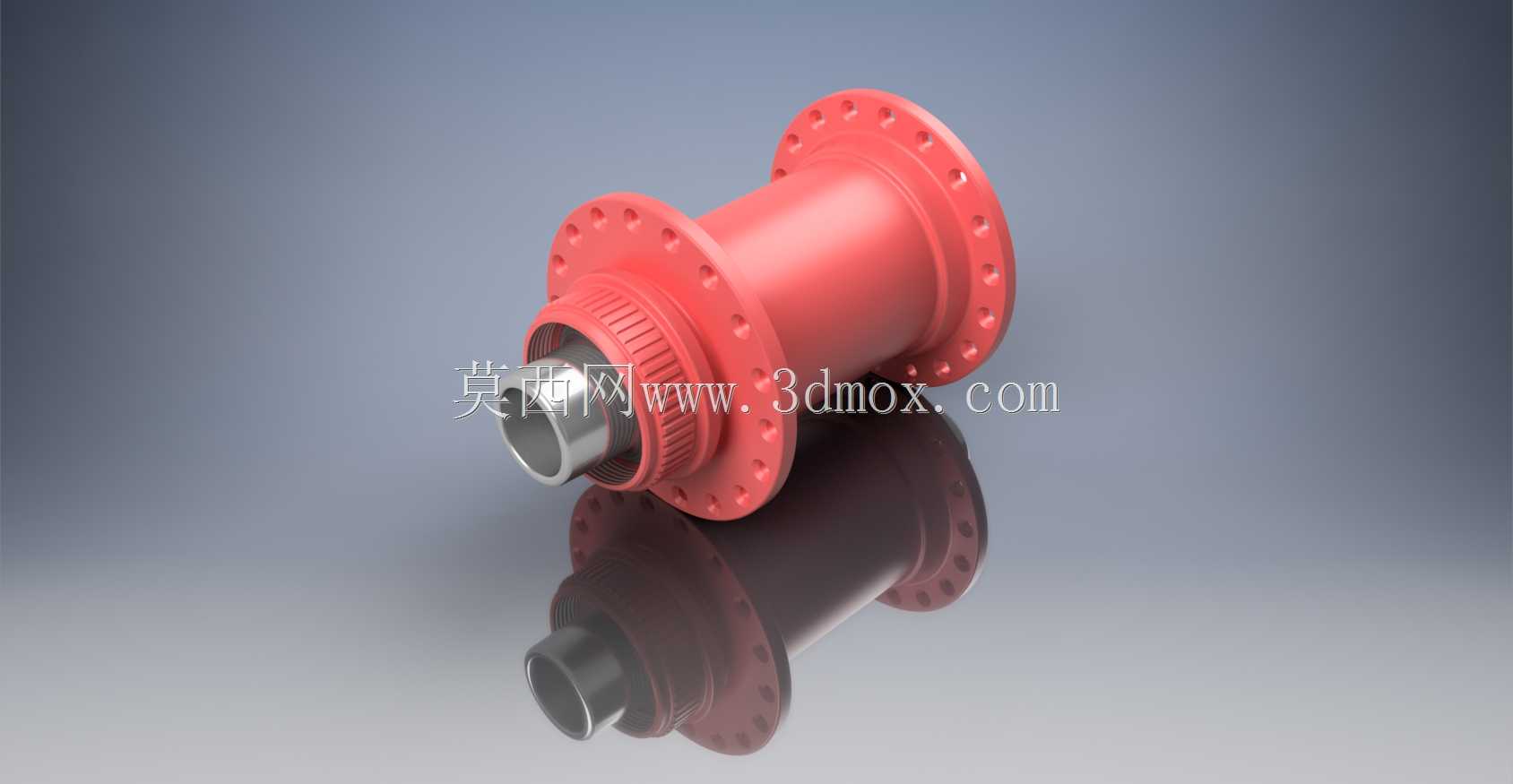

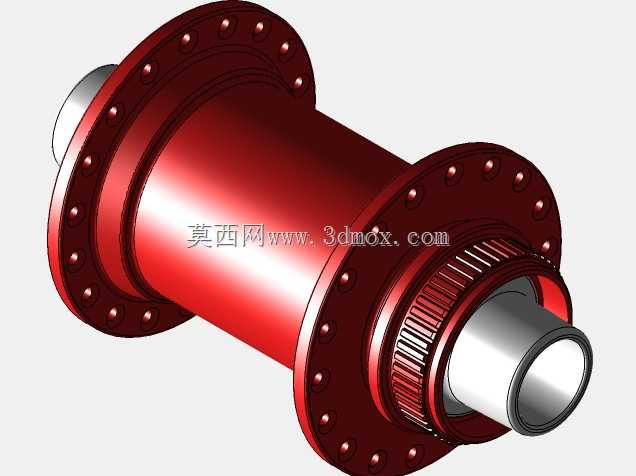

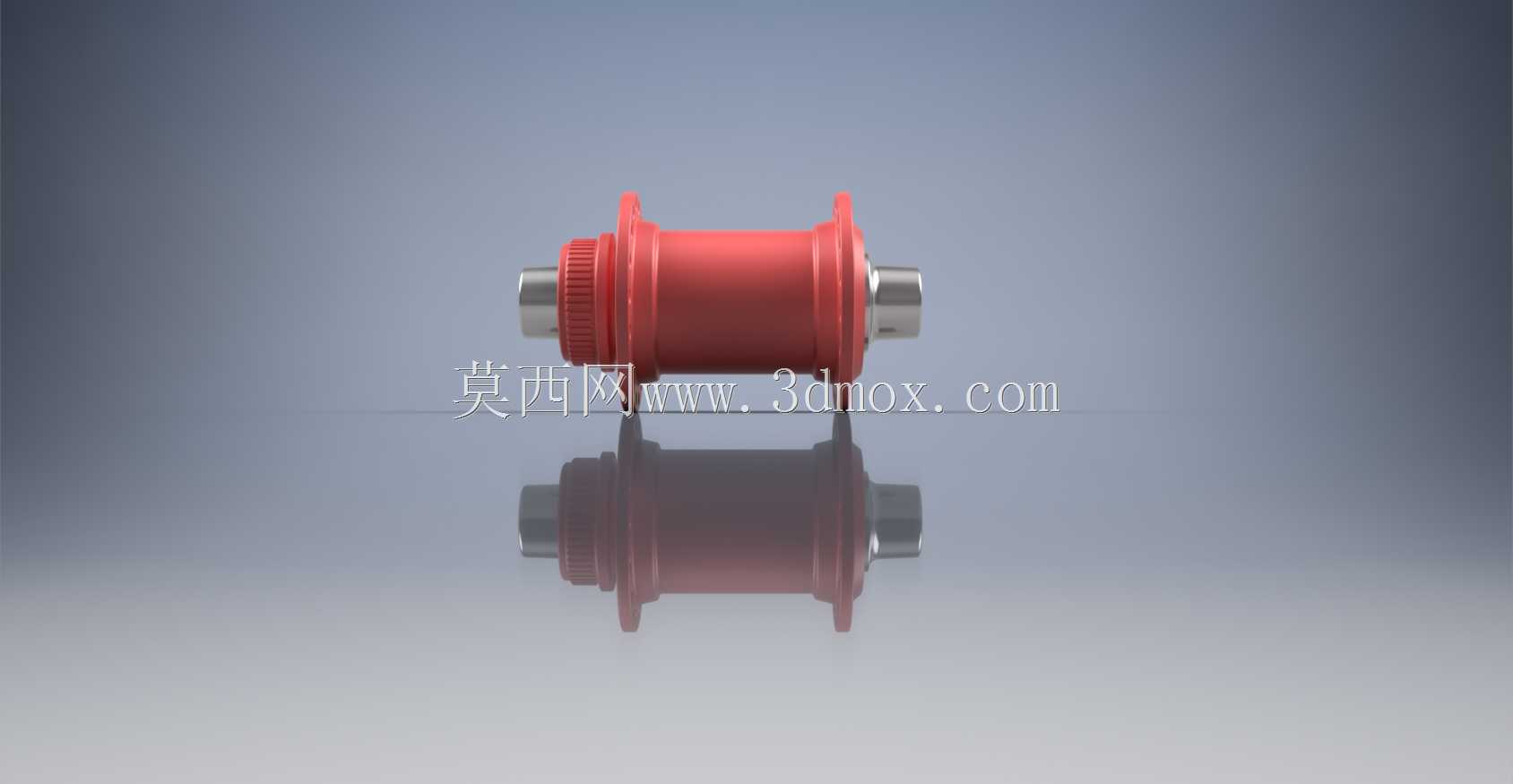

这款产品是山地自行车前轮组的核心连接部件，也就是日常骑行领域常说的前花鼓，主要承担前轮与前叉的连接承载作用，是轮组旋转的核心支撑结构，广泛应用在越野山地车、耐力骑行山地车的轮组装配场景中，适配Boost规格的前叉安装标准，能够满足高强度越野骑行过程中的载荷传递需求。在实际骑行过程中，花鼓作为轮组的旋转核心，一方面要承受骑行者自身重量、颠簸路面带来的垂直冲击载荷，另一方面还要传递刹车过程中的制动力矩，以及转向、侧向倾斜时的横向载荷，因此结构强度与旋转精度直接决定了骑行的安全性与顺畅度。这款花鼓采用中心锁结构的碟刹安装座设计，相比传统六钉碟刹安装结构，中心锁结构的安装同轴度更高，拆装碟片的流程更简便，同时能够避免六钉结构长期使用后钉孔位置出现应力集中、碟片安装偏摆的问题，在高强度越野刹车时能够更均匀地分散制动力矩，减少刹车抖动的概率。整体安装边界适配110x15mm的桶轴规格，这也是当前主流越野山地车前叉的通用开档与轴径标准，桶轴结构相比传统快拆结构拥有更高的连接刚性，在颠簸路面骑行、大力刹车时能够减少前叉与花鼓连接位置的形变旷量，提升轮组的整体稳定性，同时15mm的轴径也能提升花鼓轴心的抗弯折强度，应对飞包、落差冲击等极端骑行场景的载荷需求。设计过程中，首先围绕花鼓的核心承载需求进行结构布局，两端的法兰盘用于固定辐条，法兰盘的孔位分布、直径大小经过匹配计算，能够适配对应编法的辐条安装角度，让辐条的张力分布更均匀，提升轮组的整体承重能力与抗形变能力；中部的筒体作为主体承载结构，内部预留轴承安装位，保障旋转的顺滑度，同时在碟刹安装侧设计了对应的花键锁止结构，确保碟片安装后不会出现相对转动，锁死结构的尺寸公差经过严格控制，避免碟片安装后出现偏摆蹭碟的问题。花鼓两端的轴档结构与桶轴安装位做了同轴度匹配设计，确保轮组安装后旋转中心与前叉安装中心完全重合，减少滚动阻力与轴承的偏磨问题，延长部件的使用寿命。整体结构在满足强度要求的前提下，尽可能优化了材料分布，减少不必要的冗余重量，兼顾轻量化与结构刚性，适配山地车越野骑行的性能需求。
