弹簧压紧式拨动搭扣门锁结构设计

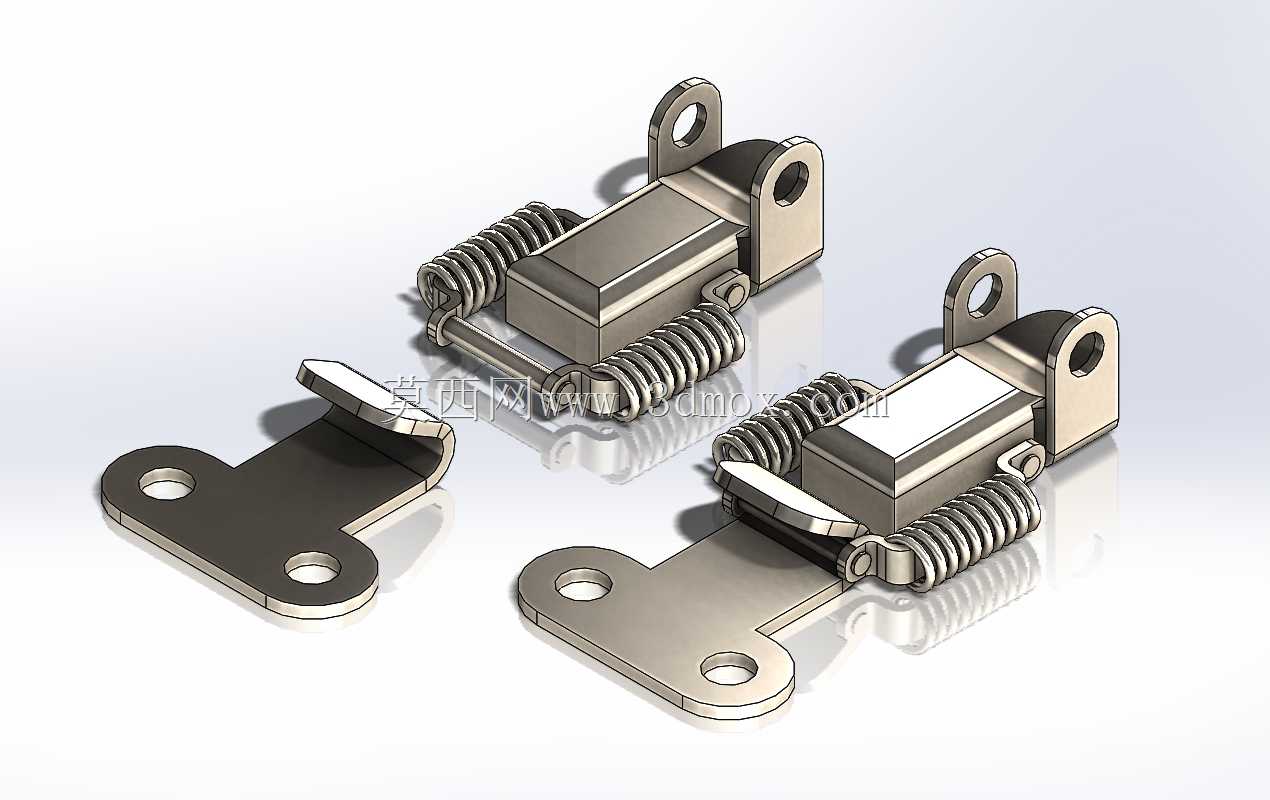

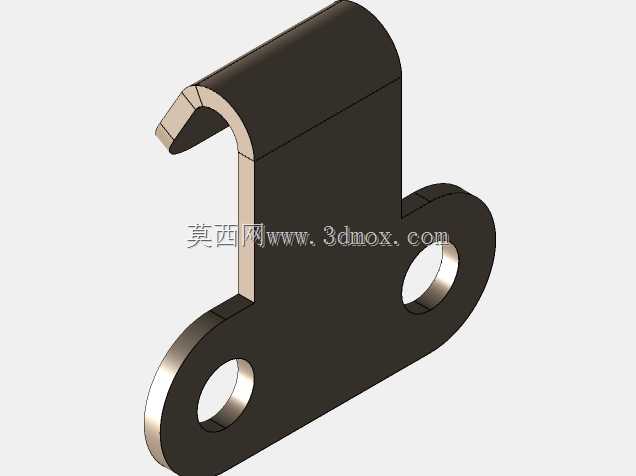

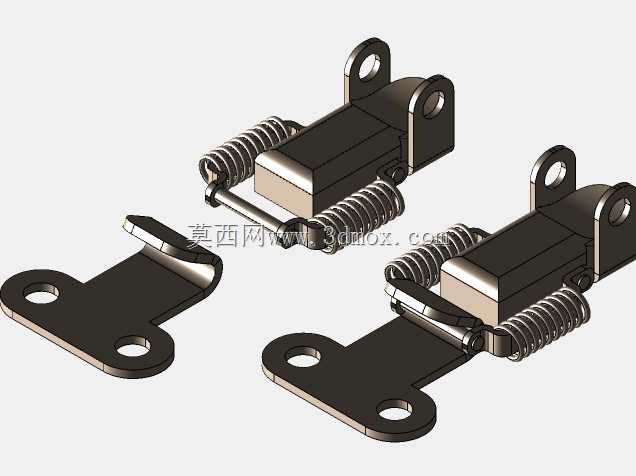

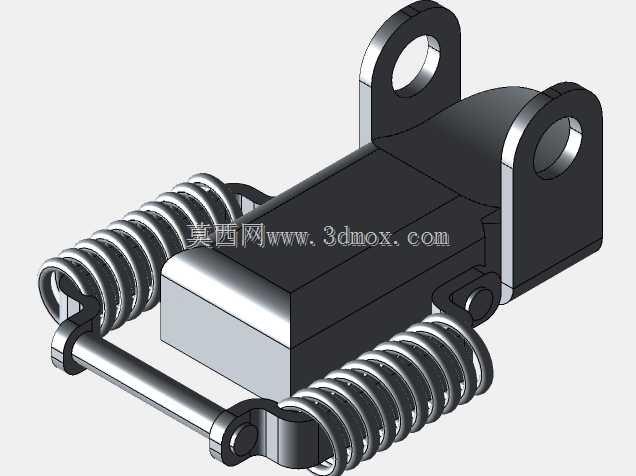

这款弹簧压紧式拨动搭扣门锁，是面向工业箱体、设备舱门、特种机柜等场景开发的快开式紧固锁止构件，核心作用是在需要频繁启闭的检修口、防护舱、储物箱体上，实现无需额外工具的快速开合与可靠压紧锁止，替代传统螺栓紧固、旋转锁具的繁琐操作，大幅提升日常检修、物料存取的操作效率。从实际应用场景来看，这类搭扣广泛适配户外通信机柜、工业设备防护门、特种车辆工具箱、冷链运输箱体、小型机电设备舱盖等场景，既可以在静态存放环境下提供稳定的锁止力，也能在存在小幅振动的设备运行、短途运输场景下，依靠弹簧的预紧力抵消振动带来的松脱风险，避免舱门意外开启造成内部构件外露、物料掉落的问题。从功能特性来看，这款搭扣采用双弹簧对称布局的结构设计，锁止状态下两根弹簧同步提供持续的拉紧力，将锁舌与底座卡扣牢牢压合，相比单弹簧搭扣受力更均匀，长期使用不会出现单侧弹簧疲劳导致的锁止力不均、扣合歪斜问题；拨动式的解锁拨片做了圆弧过渡的抬升设计，操作人员佩戴普通劳保手套也能顺利施力拨动，无需精准对准操作位，单手即可完成解锁与开启动作，锁止过程仅需向下按压搭扣主体即可自动卡入底座卡扣，操作反馈清晰，扣合到位时会有明确的触感提示，无需额外检查确认锁止状态。从设计思路来看，这款搭扣采用分体式结构，分为带弹簧与拨片的锁体部分、固定在舱门框架上的底座卡扣部分，两个构件均采用平板安装耳的设计，安装耳上预留了标准的圆形安装孔，可适配M4、M5规格的标准紧固件进行固定，安装时无需在安装面做复杂的沉台、开槽加工，仅需在对应位置钻出安装孔即可完成固定，适配不同厚度的金属板材、复合板材安装场景。在外形尺寸与安装边界上，锁体部分的整体轮廓紧凑，安装后突出安装面的高度较低，不会在设备外侧形成突兀的凸起结构，避免运输、移动过程中勾挂外部线缆、织物等杂物；两个安装耳的孔位间距做了标准化设计，可直接替换同规格的传统搭扣产品，无需对原有设备的安装孔位进行二次修改，降低老旧设备锁具更换的改造成本；底座卡扣的勾合面做了圆弧过渡处理，锁止过程中不会与锁舌发生刚性刮擦，长期反复启闭也不会出现涂层磨损、金属锈蚀的问题，适配户外高湿、多粉尘的复杂使用环境。
