直插式铝电解电容器三维结构设计

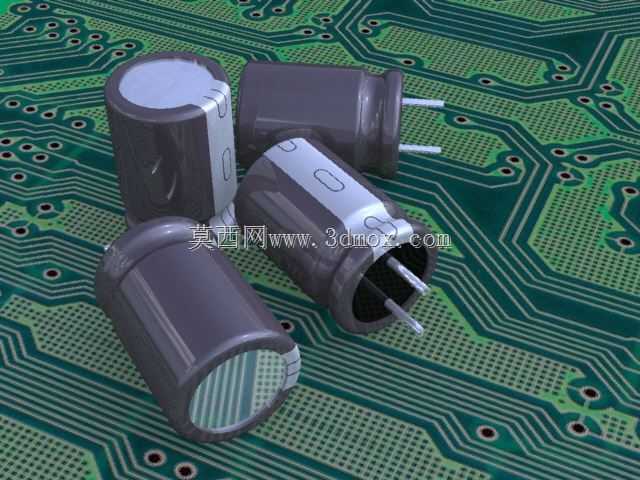

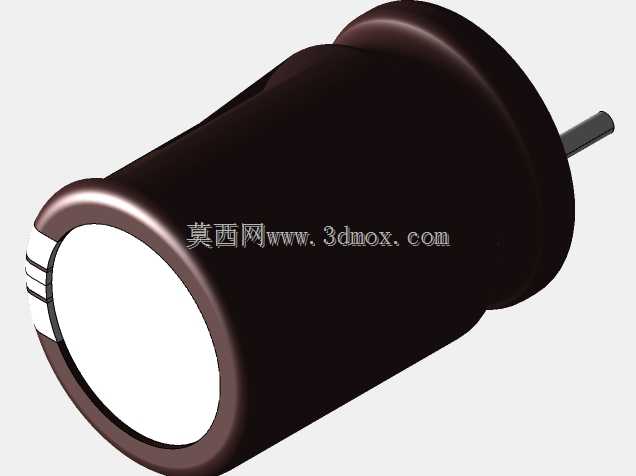

在消费电子、工业控制板卡、电源模块等各类印制电路板组装场景中，直插式铝电解电容器是应用极为广泛的无源滤波储能元件，这类元件常被布置在电源输入输出回路、信号耦合通路中，承担滤除电路纹波、稳定供电电压、短时充放电补偿负载波动的核心作用，是保障电子设备稳定运行不可或缺的基础元器件。本次设计的铝电解电容针对小功率板载场景开发，可适配各类低压直流供电的控制板、驱动板、消费电子主板的安装需求，能够在-40℃到105℃的常规工作温区内稳定发挥电容特性，满足多数民用、工业级电子设备的元件选型要求。从产品功能特性来看，这款铝电解电容采用卷绕式芯组结构，外部以阻燃铝壳包裹封装，顶端设置有防爆泄压刻槽，当电容内部因过压、过温出现异常升压时，刻槽会优先开裂释放内部压力，避免电容出现爆裂漏液的风险，充分保障板卡运行安全；两根镀锡铜质引出引脚具备良好的可焊性，能够适配波峰焊、手工焊等多种PCB焊接工艺，引脚与铝壳之间采用耐高温橡胶塞密封，可有效阻隔电解液挥发，延长元件的实际使用寿命。在设计思路层面，本次建模完全还原直插铝电解电容的真实生产装配结构，外壳部分做了细微的拔模斜度处理，还原真实冲压铝壳的工艺特征，外壳表面的极性标识条、参数印刷区域都做了等比例还原，引脚部分做了端部倒角处理，还原真实元件引脚便于插装的结构细节，整体外观做了哑光塑封质感与金属铝壳的质感区分，能够直接用于PCB装配可视化仿真、产品结构爆炸图制作、教学演示素材等场景。从外形尺寸与安装边界来看，这款电容的主体圆柱直径为8mm，主体总高度为11.5mm，两根引出引脚的中心节距为3.5mm，单根引脚的直径为0.6mm，在进行PCB Layout设计时，可按照该尺寸预留引脚安装孔径与元件丝印范围，电容主体周边需预留不小于1mm的安全间隙，避免焊接过程中与周边贴装元件、结构件产生干涉，同时该尺寸兼容常规2.54mm网格的PCB设计规范，无需额外调整板卡网格参数即可完成布局，能够适配多数通用板卡的元件排布密度要求。
