TQFP封装ATmega系列微控制器芯片结构

这款TQFP封装的ATmega系列微控制器，是嵌入式控制领域应用极为广泛的核心电子元件，常见于工业控制板卡、消费电子主控单元、智能传感节点、小型自动化设备控制模块等场景中，承担设备逻辑运算、外设调度、信号采集处理、指令输出执行的核心作用，是各类小型智能硬件的控制中枢。在实际设备应用中，这类芯片可直接驱动小型继电器、读取各类模拟与数字传感器信号、对接显示模块与通信模块，实现从简单的IO控制到复杂的算法运算等多层级功能，适配从民用小家电到工业现场采集终端的多元使用需求。

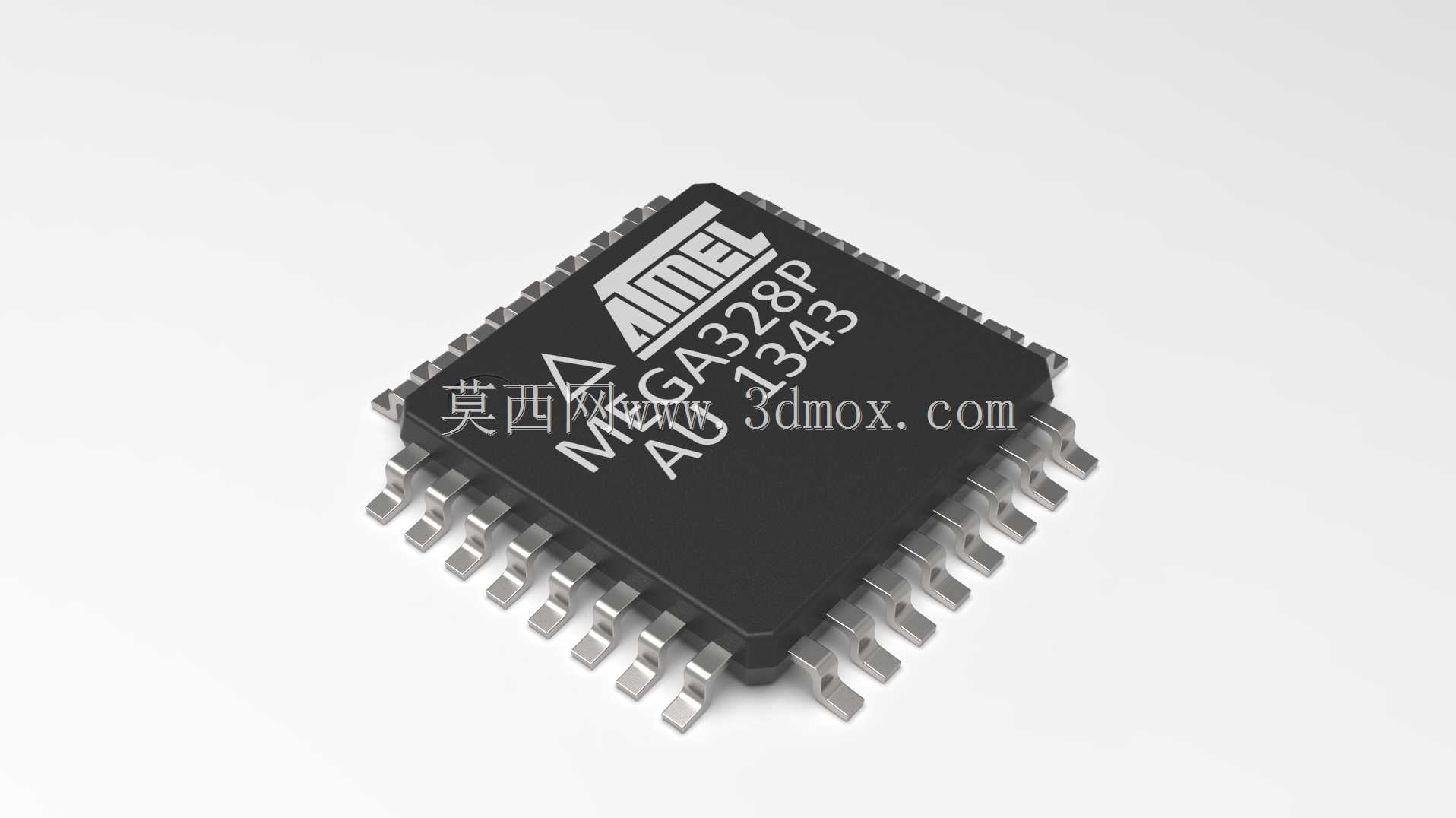

从产品功能特性来看，该系列芯片内置多通道ADC、通用IO口、串行通信接口、定时器与PWM输出单元，可在低功耗模式下长期稳定运行，适配电池供电的便携设备与长期在线的工业设备使用要求。本次呈现的结构还原了TQFP薄型四方扁平封装的完整形态，引脚采用四周鸥翼式排布设计，这种封装形式在兼顾芯片散热性能的同时，能有效缩小板卡占用面积，适配高密度PCB布线需求。

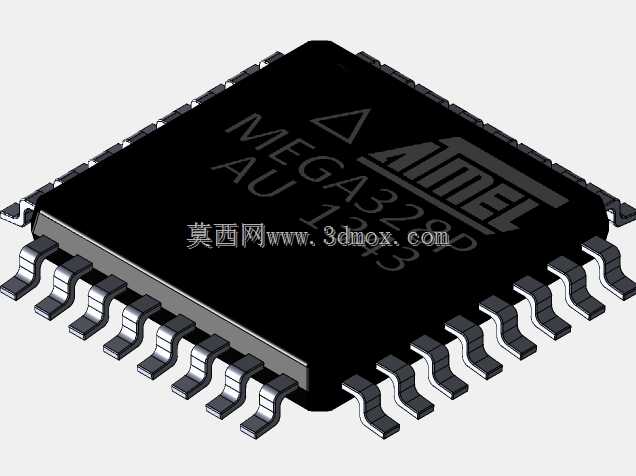

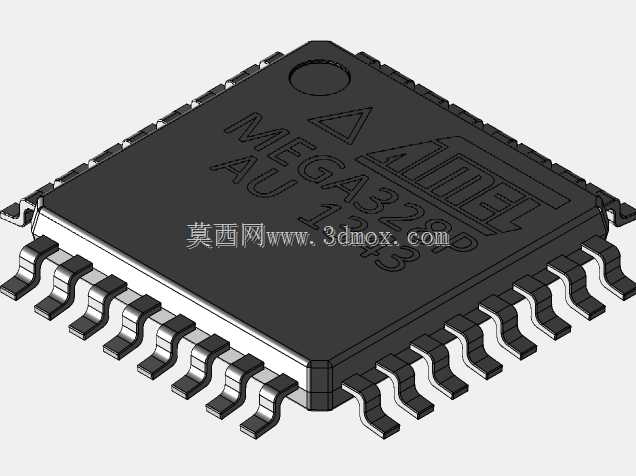

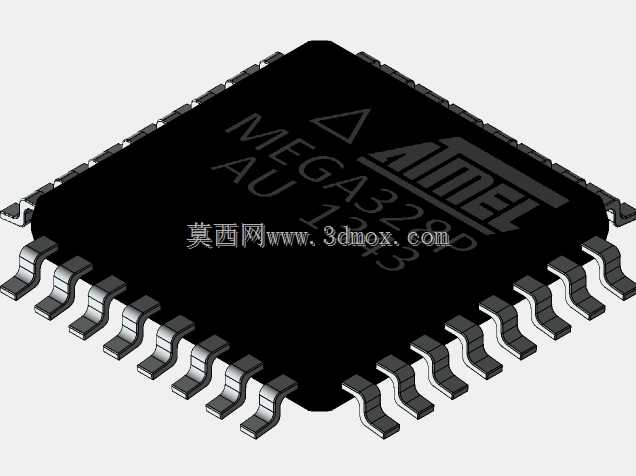

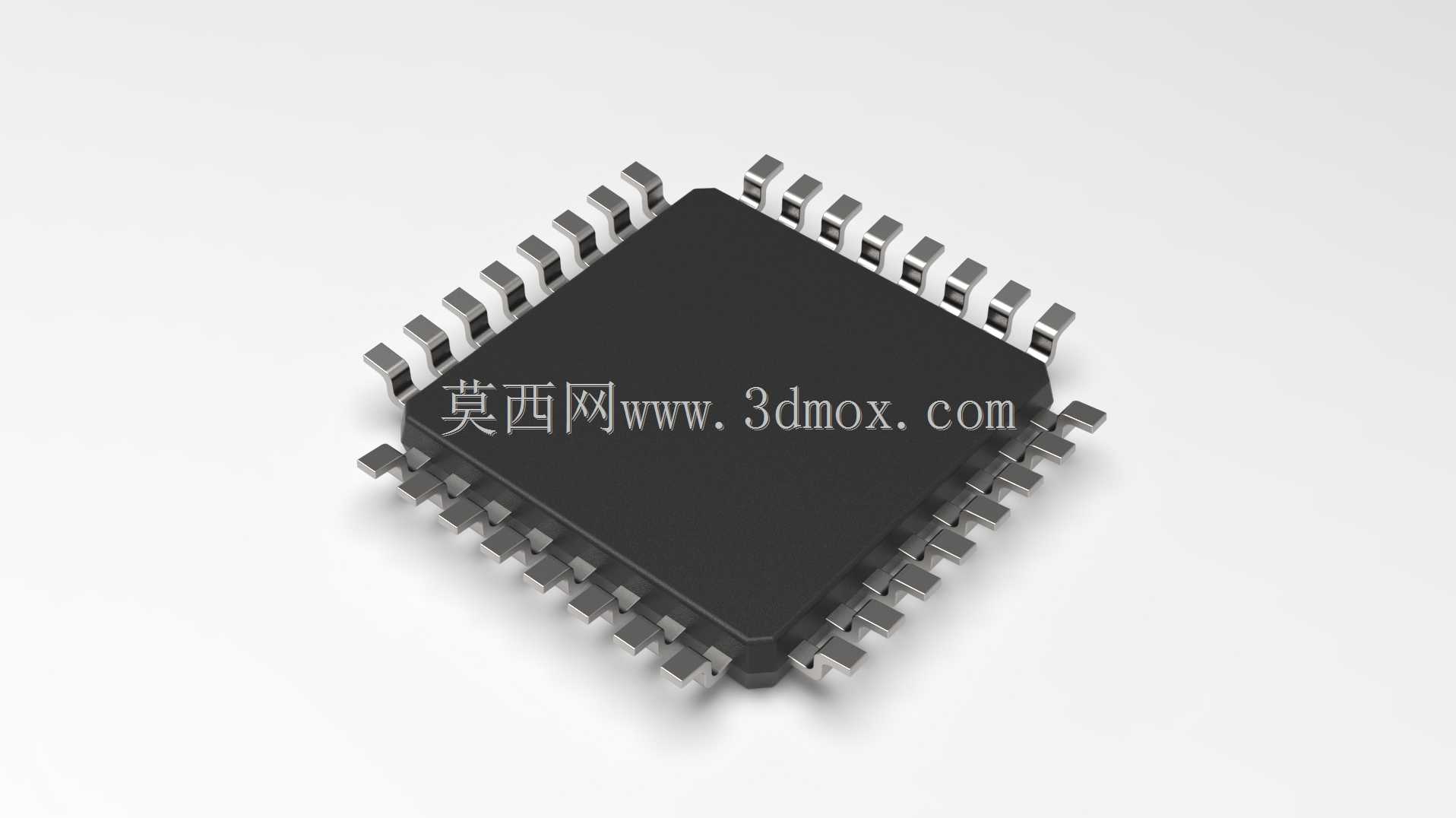

在设计思路上，该结构严格遵循TQFP封装的行业通用规范，还原了芯片本体的方正塑封外形、表面丝印标识区域、四周均匀排布的金属引脚形态，引脚的弯折角度、伸出长度、引脚间距均贴合实际量产芯片的尺寸标准，可直接用于PCB布局阶段的干涉检查、板卡装配模拟、整机结构堆叠验证工作。在外形尺寸与安装边界层面，该结构还原了TQFP封装的标准厚度参数，引脚末端的焊接面高度、芯片本体与PCB板的贴合间隙都做了精准还原，设计人员可直接将该结构导入整机装配环境，验证芯片与周边接插件、散热结构、外壳结构的空间距离，避免生产阶段出现装配干涉问题；同时鸥翼式引脚的形态还原，也能帮助工艺人员提前评估焊盘设计、钢网开口的合理性，为SMT贴片生产环节提供结构参考，减少试产阶段的结构适配问题。
