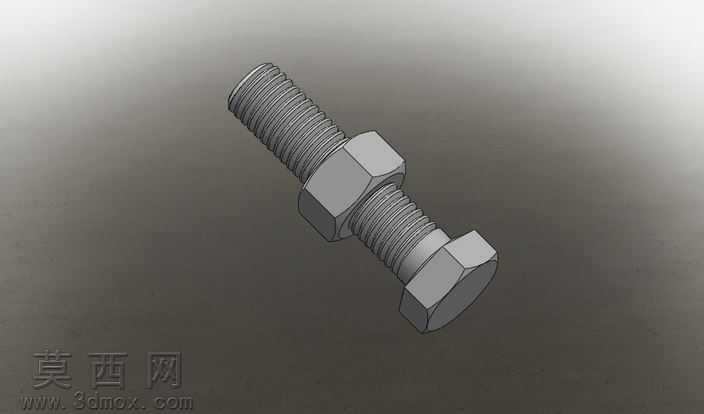

外六角螺栓配六角螺母组合紧固件

本作品为外六角螺栓与六角螺母配套的螺纹连接副三维建模成果，建模过程严格遵循公制普通螺纹紧固件的通用结构规范，在三维建模软件中首先完成螺栓主体的结构搭建：先绘制螺栓头部的正六边形截面，通过拉伸凸台命令生成六角头实体，对六角头的棱边做符合工艺要求的微小倒角处理，还原实际冷镦加工后的边角特征；随后绘制螺栓杆部的圆柱基体，在杆部指定长度区域通过螺旋线扫描切除的方式生成连续的三角外螺纹，螺纹牙型角度、螺距、牙顶间隙均符合普通粗牙螺纹的标准参数，同时对螺栓末端做45度倒角，方便装配时螺母顺利旋入。螺母部分以正六边形为基础截面拉伸生成六角实体，在实体中心位置通过螺旋线扫描切除生成与螺栓匹配的内螺纹，螺母两端面均做倒角处理，避免螺纹起始端出现锐边，同时保证与被连接件表面贴合平整。建模过程中对螺纹收尾段做了贴合实际加工的收尾处理，还原真实搓丝、攻丝工艺产生的不完整螺纹段特征，没有采用理想化的全长度完整螺纹结构，提升模型的真实感。材质渲染阶段，为螺栓与螺母赋予了常用的碳钢镀锌材质效果，金属表面呈现出均匀的亚光银灰色质感，没有过度夸张的反光效果，还原普通五金紧固件的真实外观。装配配合上，螺栓与螺母采用同轴心配合，螺母端面与螺栓六角头内侧的基准面保持平行，螺纹副之间预留了符合实际装配的合理间隙，既保证装配关系准确，也避免模型出现干涉问题。整体建模思路围绕通用紧固件的实际生产结构展开，没有添加多余的装饰性特征，所有结构尺寸均参考常用规格紧固件的比例关系搭建，可用于机械装配示意、紧固件选型展示、机械原理教学演示等场景，模型结构简洁规整，特征树逻辑清晰，各部分结构可单独编辑修改，方便后续根据需求调整螺栓长度、螺纹规格、螺母厚度等参数，适配不同的使用场景。
