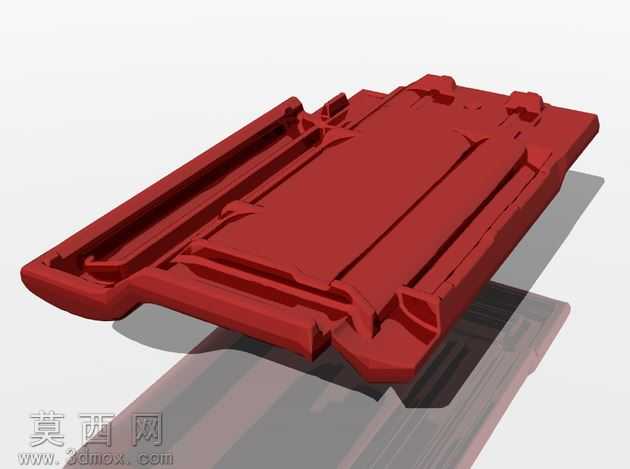

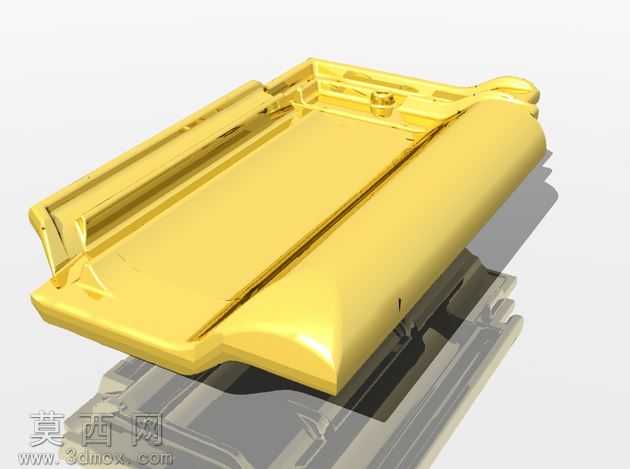

粘土联锁式屋顶瓦片三维结构设计

本作品为粘土联锁式屋顶瓦片的三维参数化建模成果，建模过程以实际屋面铺装的咬合逻辑为核心依据，首先通过二维草绘勾勒瓦片的整体轮廓边界，精准定位瓦片主体承雨面、侧边联锁搭接结构、端部卡合定位凸台、排水导流弧面的各部分尺寸比例，确保每一处结构特征都符合实际粘土瓦的生产与铺装要求。建模阶段采用实体拉伸与曲面裁剪结合的方式构建主体形态，针对瓦片表面的细微脱模斜度做了精准的角度参数设置，侧边的联锁凹槽与凸榫结构采用布尔运算完成特征生成，保证相邻瓦片铺装时能够实现无缝咬合，既可以阻挡雨水倒灌渗入屋面基层，也能在强风环境下避免瓦片移位脱落，提升屋面系统的整体稳定性。材质渲染阶段选用仿真粘土陶土材质，调整材质的漫反射颜色为暖棕陶土色调，添加细微的颗粒质感与哑光反射效果，还原烧结粘土瓦的真实表面肌理，同时通过环境光遮蔽效果突出瓦片各结构的凹凸层次，让联锁结构的咬合关系、导流槽的弧度走向、定位凸台的位置都能清晰呈现。结构设计上充分考虑了屋面排水的功能性需求，瓦片主体设置了微倾的导流坡面，端部的弧形卷边结构可以引导雨水顺着瓦面有序流下，避免出现积水渗漏的问题，侧边的联锁结构采用阶梯式咬合设计，相比传统平瓦的搭接方式拥有更好的密封性能与连接强度，同时单片瓦的重量分布经过优化，能够降低屋面铺装后的整体荷载。整个建模过程严格遵循建筑瓦件的实际生产工艺要求，所有结构特征都预留了合理的脱模角度，没有出现无法开模的倒扣结构，既可以作为屋面铺装方案的可视化展示模型，也能够为粘土瓦的开模生产、铺装施工模拟提供精准的三维数据参考，还原了传统粘土联锁瓦的实用功能与结构特点。
