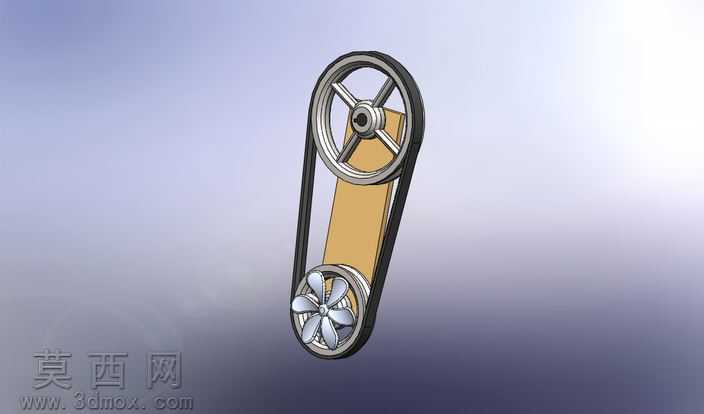

带风扇叶轮的皮带传动机构三维设计

本作品为带风扇负载的皮带传动机构三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成单个零件的参数化建模，再按照实际装配约束完成整体机构的拼接。首先针对两个带轮进行建模，严格按照带轮的标准结构参数，绘制轮缘、轮辐、轮毂的截面草图，通过旋转特征生成带轮基体，再对轮槽进行精确切削，保证轮槽尺寸与皮带截面完全匹配，避免后续装配出现干涉问题；上方带轮为主动轮结构，中心预留轴孔与键槽特征，还原真实带轮的安装定位结构，下方带轮与风扇叶轮集成设计，叶轮部分采用曲面建模方式，先绘制单个叶片的空间曲面轮廓，通过圆周阵列生成均匀分布的七片叶片，再与带轮轮毂进行布尔合并，保证叶轮与从动带轮的同轴度。传动皮带采用柔性零件建模方式，先绘制皮带的闭合路径草图，通过扫描特征生成环形皮带实体，还原皮带的张紧状态，安装板部分采用拉伸凸台特征生成矩形基板，在对应位置预留带轮的安装轴孔，保证两个带轮的中心距符合传动比设计要求。渲染阶段对不同零件赋予差异化材质，金属带轮与叶轮赋予抛光金属材质，调整金属材质的反射率与粗糙度参数，还原金属零件的光泽质感；传动皮带赋予黑色橡胶材质，添加细微的颗粒纹理提升真实感；安装基板赋予浅棕黄色工程塑料材质，区分不同零件的材质属性；场景采用渐变浅灰背景，添加柔和的环境光源与定向补光，避免零件表面出现过曝或死黑区域，清晰呈现机构的整体结构与细节特征。设计过程中重点校验了皮带与带轮的配合间隙、带轮与安装板的转动间隙、叶轮旋转时的运动空间，确保整个机构无静态干涉，符合皮带传动的实际运动逻辑，该机构可作为小型风冷设备的传动单元参考，直观展示皮带传动将动力传递至风扇负载的结构原理，所有特征均保留参数化编辑属性，可根据实际传动需求调整带轮直径、中心距、叶片数量等参数，快速衍生出不同规格的传动方案。
