三角构型创意概念飞行器设计作品

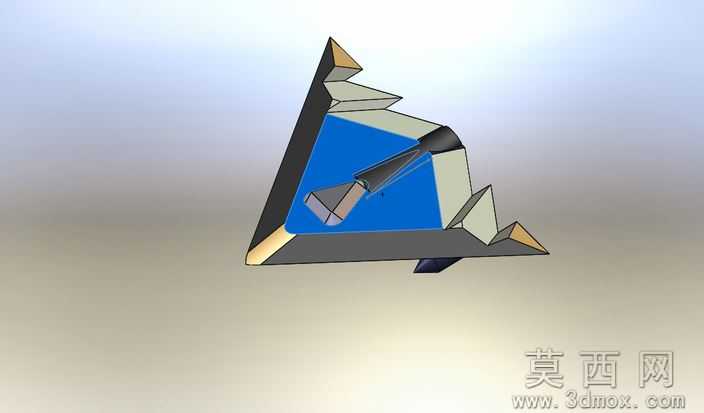

本作品为创意概念飞行器三维设计，整体采用极具未来感的正三角主体构型，打破常规飞行器的长筒机身加外置机翼的传统布局逻辑，将升力结构、动力舱段、机身主体完全整合在三角几何框架内，实现造型辨识度与结构一体化的平衡。建模阶段以SolidWorks为核心工具，首先绘制等边三角形基准草图，确定整体外轮廓的尺寸比例，通过拉伸凸台命令生成主体基础实体，再对三角框架的三个边角做切角处理，模拟高速飞行器的翼尖修型，降低飞行过程中的诱导阻力。主体三角的中心区域设置蓝色蒙皮区域，通过分割线命令将该区域从主体实体中分离，单独赋予高饱和度蓝色哑光材质，与周边浅灰色的机身蒙皮形成清晰的视觉分区，突出飞行器的核心舱段视觉焦点。动力系统采用内嵌式尾喷设计，在三角构型的后侧边角位置绘制收敛扩张型喷管草图，通过旋转凸台生成喷管实体，喷口位置做深色耐高温材质处理，模拟航空发动机尾喷口的高温工作区域特征。三角框架的三个延伸边处设计有阶梯状的小型安定面结构，通过多次拉伸、切除命令逐层堆叠出阶梯造型，每个安定面的尖端做金色金属材质包覆，既提升造型的精致感，也模拟飞行器前缘的金属防磨结构。渲染阶段采用渐变浅灰背景，添加柔和的环境漫反射光源，调整材质的反光度与粗糙度参数，让灰色蒙皮呈现出航空复合材料的半哑光质感，蓝色区域的反光度略高于蒙皮，突出舱段的层次感，喷管的深色材质设置较低的反光度，模拟高温合金的粗糙表面特性。设计思路上摒弃了传统飞行器的冗余外置结构，所有功能部件全部整合进三角主体内，既保证了造型的极简几何美感，也通过三角构型的天然结构稳定性提升整体结构强度，适合作为概念航空设计的展示方案，也可作为创意航空文创的三维原型使用，整体建模过程全参数化驱动，所有特征尺寸均可调整，方便后续对构型比例做进一步优化修改。
