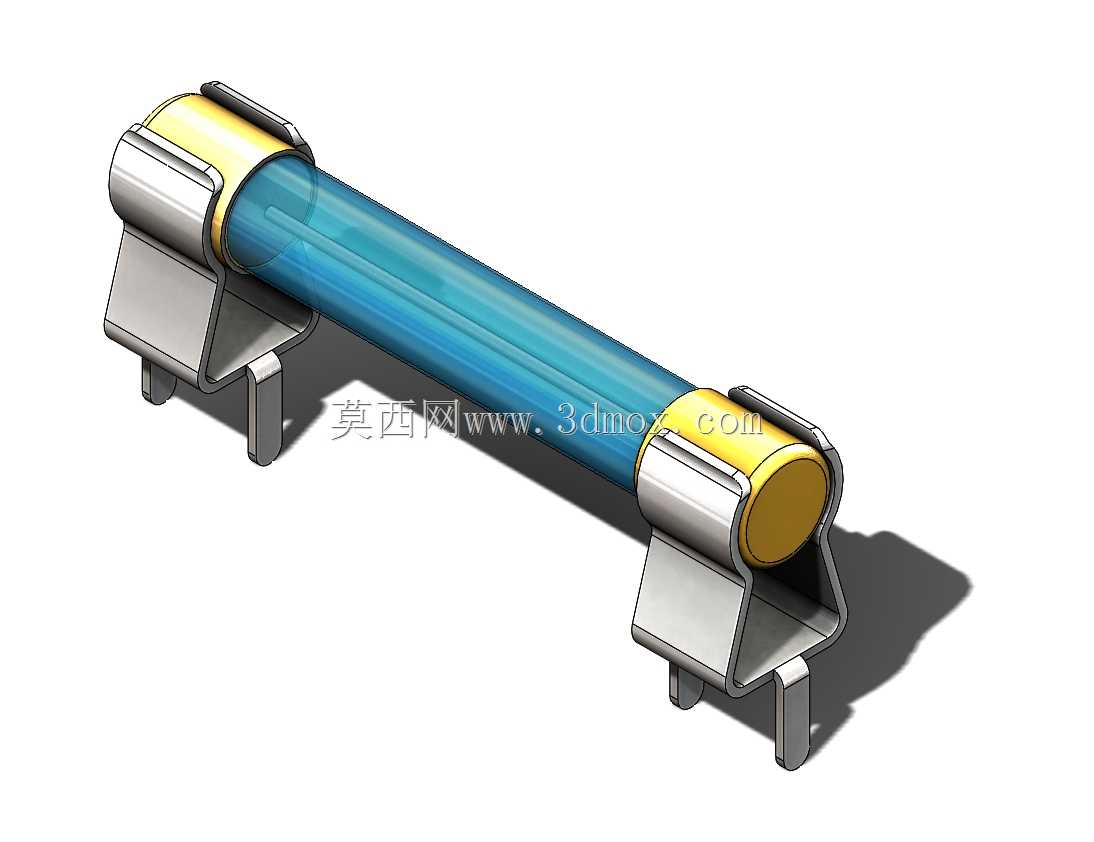

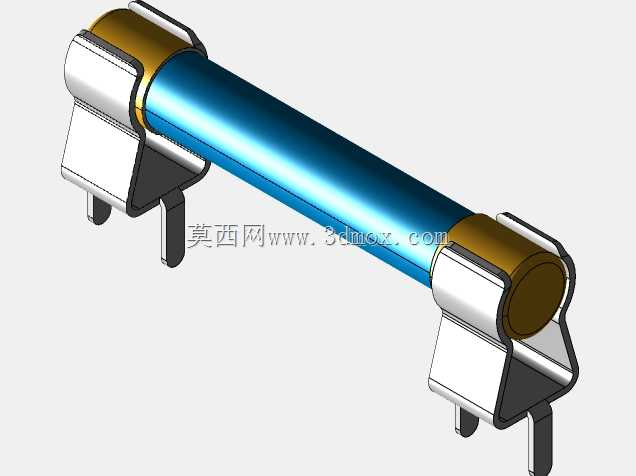

带安装支架的29.5规格管状熔断器结构

这款带配套支架的管状熔断器，是低压配电、电子设备回路中承担过流保护的核心基础配件，广泛应用在工业控制板卡、小型电源模块、家电控制回路、车载低压供电线路等场景中，当回路中出现异常过载、短路电流超出额定阈值时，熔断器内部的熔丝会快速熔断切断电路，避免后端精密电子元器件、线路因过流出现烧损，甚至引发过热起火的安全隐患，是各类用电设备中不可或缺的安全防护部件。

整套结构包含管状熔芯与配套安装支架两个核心部分，熔芯采用透明绝缘外管封装，既可以直观观察内部熔丝的通断状态，方便运维人员快速排查故障点，也能在熔丝熔断时阻隔电弧飞溅，提升使用安全性；两端的金属端帽采用高精度冲压成型，表面做镀覆处理提升导电性能与抗氧化能力，保证长期使用过程中接触电阻稳定，不会出现接触不良引发的异常发热问题。配套的安装支架采用弹性金属板材冲压弯折成型，结构设计兼顾安装便捷性与接触可靠性，两侧的卡扣结构可以牢牢卡住熔芯两端的金属端帽，既保证导电接触面积充足，也能在设备出现振动、冲击的工况下避免熔芯松脱；支架底部的插装引脚设计适配PCB板插装焊接、导轨卡扣固定等多种安装方式，引脚的尺寸与间距经过精准校核，匹配行业通用的安装孔位标准，不需要额外定制安装位即可直接替换同规格的传统熔断器支架。

在设计思路上，这款结构优先考虑了电气安全与安装维护的便捷性，支架的弹性夹持力经过反复校核，既不会因为夹持力过小导致接触电阻过大发热，也不会因为夹持力过大导致更换熔芯时拆装困难；整体外形尺寸紧凑，熔芯长度方向的安装边界控制合理，不会占用过多的设备内部安装空间，适配小型化、高密度排布的电控设备内部布局需求；支架的弯折角度、引脚长度都经过公差优化，能够适配自动化波峰焊的生产工艺要求，适合批量生产装配，同时熔芯与支架的配合公差经过严格控制，同规格的熔芯可以直接互换，不需要调整支架位置就能完成故障件的更换，大幅降低现场运维的操作难度。在实际使用场景中，这套结构可以稳定适配常规低压直流、交流回路的保护需求，支架的金属材质具备足够的结构强度，在长期使用过程中不会出现形变松垮的问题，透明熔管的设计也让日常巡检时可以快速判断熔断器工作状态，不需要逐个拆卸检测就能定位故障回路，有效提升设备运维的效率。
