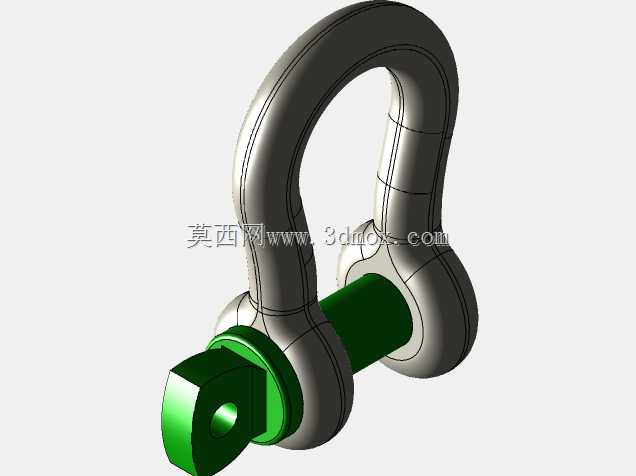

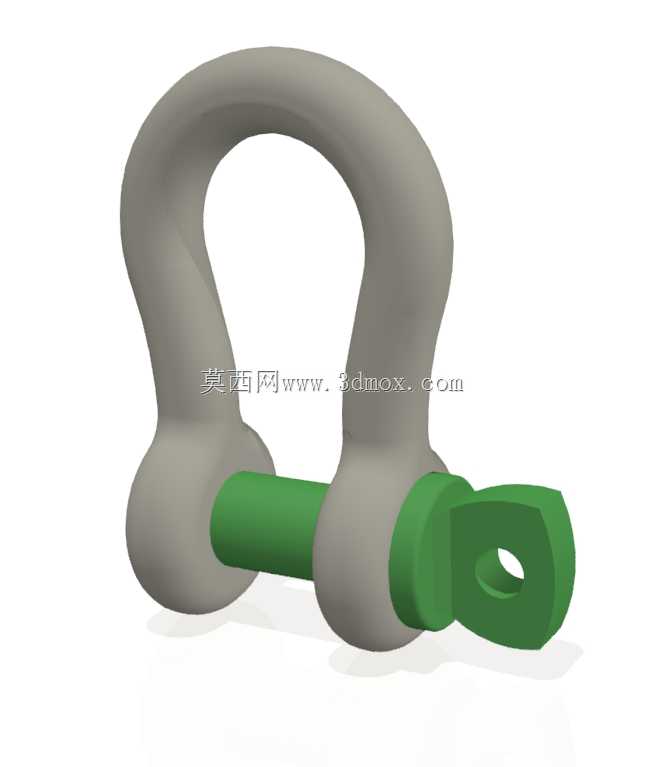

弓形带销起重连接卸扣结构设计

这款弓形卸扣是起重吊装作业场景中应用极为广泛的索具连接构件，主要用于电力施工、船舶舾装、桥梁构件吊装、重型设备转运、矿山物料吊运等多个作业场景，作为钢丝绳、吊装带、链条等柔性吊具与被吊重物之间的刚性连接节点，承担载荷传递、连接锁定的核心作用，能够在复杂吊装工况下实现吊点与索具的快速衔接与拆卸，大幅提升吊装作业的组装效率，降低索具连接环节的安全隐患。从功能特性来看，该卸扣采用弓形环体配合横向插销的结构形式，弓形的环体设计相比直形卸扣拥有更大的内部容绳空间，能够同时容纳多根吊索或者大直径吊装带的穿入，适配更多元的吊具组合形式；插销采用带孔的螺纹旋紧结构，安装时将插销穿过环体两端的销孔后旋紧到位，可在插销端部的孔位穿入保险销或者铁丝锁定，避免作业过程中插销受震动、载荷冲击出现旋退脱落的问题，保障吊装连接的可靠性，额定载荷下能够承受垂直、斜向多方向的拉力载荷，环体的弧形过渡结构能够有效分散应力集中点，避免大载荷下环体出现应力断裂的风险。在设计思路上，这款卸扣的环体采用大圆角过渡的曲面造型，所有与吊索接触的位置都做了圆弧打磨处理，避免尖锐棱角切割损伤钢丝绳、吊装带的纤维结构，延长配套吊具的使用寿命；插销的头部做了加宽的挡边设计，能够在插销穿入后完全贴合环体外侧端面，避免插销受横向载荷时出现窜动，插销端部的扁平带孔设计既方便使用工具拧紧插销，也预留了保险锁定的安装位置，兼顾安装便捷性与使用安全性。从安装边界与尺寸适配来看，该卸扣的环体内宽、销孔中心距、插销直径都按照对应额定载荷的行业通用规格设计，能够和同吨位级别的其他吊装配件通用互换，安装时仅需要保证插销完全旋紧、保险装置锁定到位即可，不需要额外的辅助安装结构，环体的外部轮廓没有突出的尖锐结构，在狭小空间内吊装作业时也不会出现卡滞、勾挂周边构件的问题，能够适配厂房内设备移位、户外高空吊装、港口集装箱吊运等多种作业空间的使用需求，日常维护仅需要定期检查环体是否存在裂纹、插销螺纹是否磨损、保险结构是否完好即可，维护成本极低，能够长期在户外露天、高粉尘、轻度腐蚀的作业环境下稳定使用。
