网格式电缆敷设走线槽结构设计

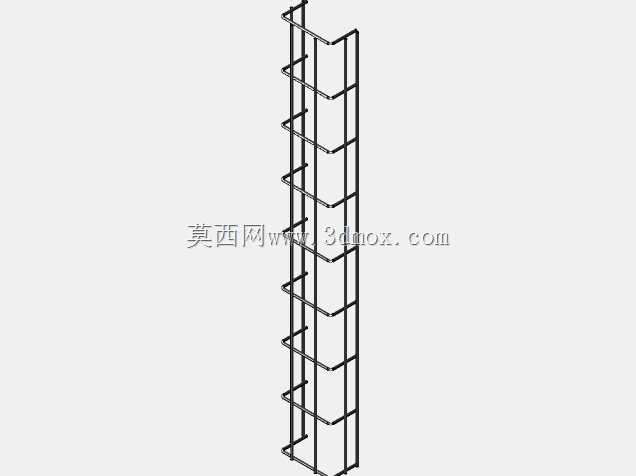

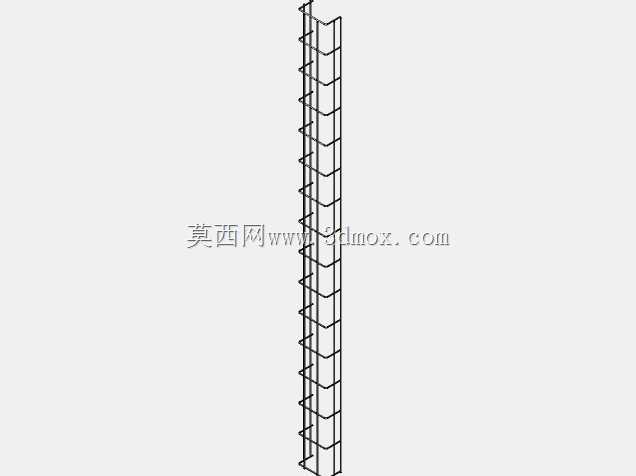

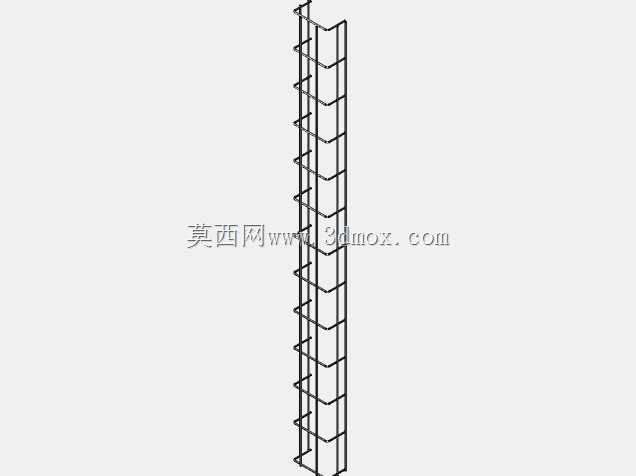

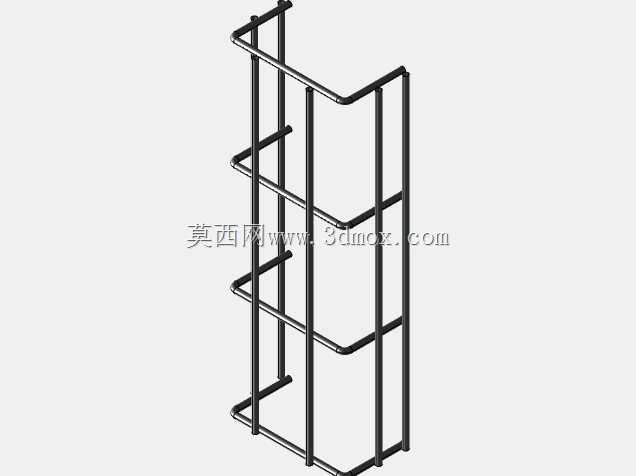

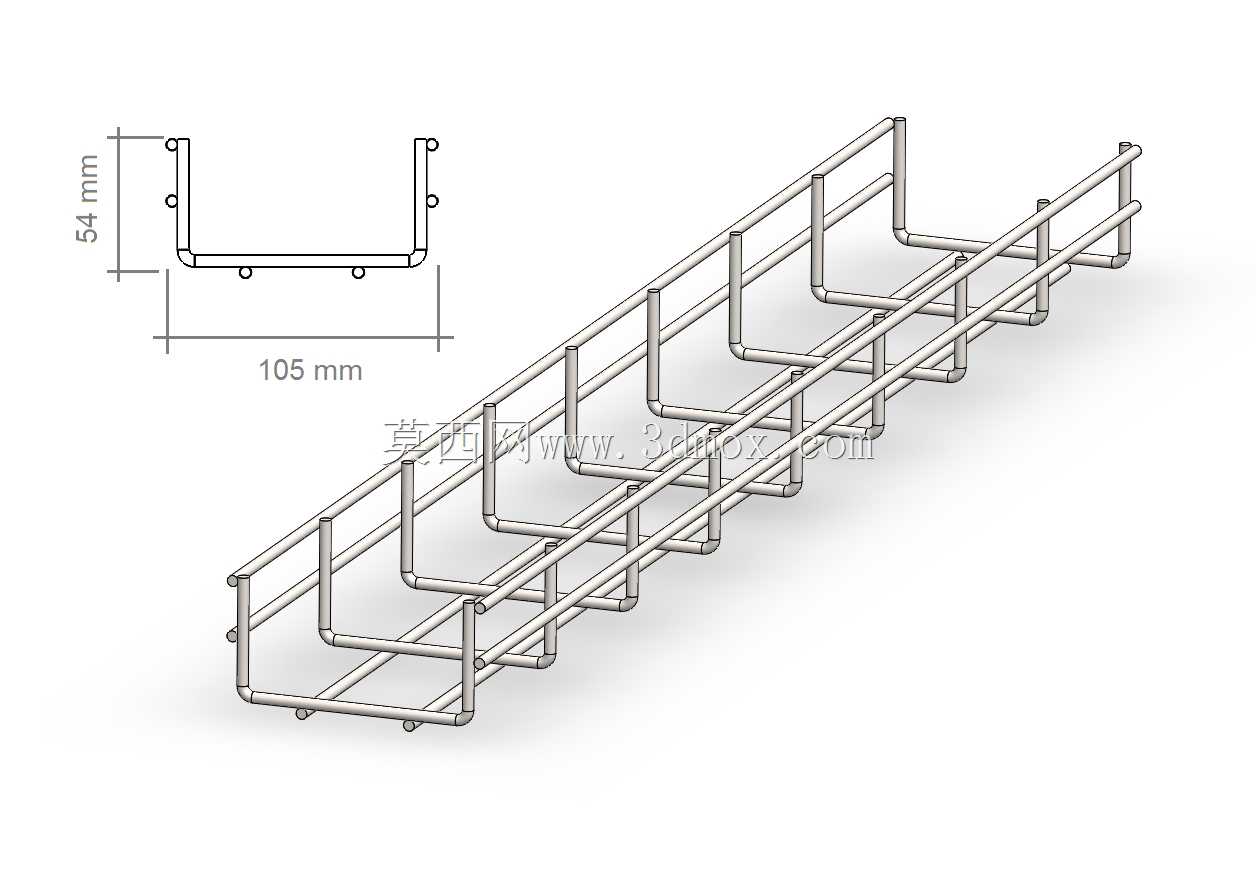

这款网格式电缆槽主要应用于数据中心机房、工业厂房配电、自动化生产线布线、通信基站线缆敷设等场景，作为线缆承载与规整的核心构件，能够为动力电缆、控制电缆、通信信号线提供稳定的敷设路径，同时实现不同类型线缆的物理分隔，避免线缆交叉缠绕带来的信号干扰、散热不畅等问题，也能为后期线路检修、扩容改造提供清晰的走线逻辑，大幅降低运维阶段的线缆排查难度。不同于传统封闭式槽盒，该款电缆槽采用开放式网格结构设计，线缆敷设过程中可以从任意位置引出分支，无需在槽体上额外开孔，适配复杂多变的现场布线需求；镂空结构能够让线缆运行过程中产生的热量自然散出，避免封闭式槽盒内热量堆积加速线缆绝缘层老化，有效延长线缆使用寿命，同时镂空结构也能减少槽体自身重量，降低安装支撑结构的承重负荷。产品截面尺寸为槽体内部净宽100mm、净高54mm，外部安装边界宽度为105mm，能够容纳多根不同线径的低压动力电缆与控制电缆同时敷设，槽体侧边预留的安装孔位可以直接与吊装支架、墙面安装托臂进行固定，也可以通过连接配件实现多段槽体的直线拼接、直角转弯、上下爬坡等不同走向的组合，适配不同建筑结构内的布线走向需求。设计过程中充分考虑现场安装的便捷性，所有弯折部位均做了圆角钝化处理，避免施工过程中尖锐边角划伤施工人员、割破线缆绝缘层；网格杆件的排布间距经过反复校核，既保证槽体整体承重能力满足常规线缆敷设的荷载要求，不会出现杆件变形导致槽体垮塌的问题，也不会因为间距过小导致线缆卡滞、影响散热效果。槽体整体采用等径金属杆件弯折焊接成型，结构一致性高，批量生产时能够保证每段槽体的安装尺寸统一，现场拼接时无需额外打磨调整，大幅提升现场施工效率，同时规整的网格结构也能让布线完成后的整体观感更加整洁，适配对布线美观度有较高要求的商用、工业场景。
