带圆弧安装座的异形机械连接支座

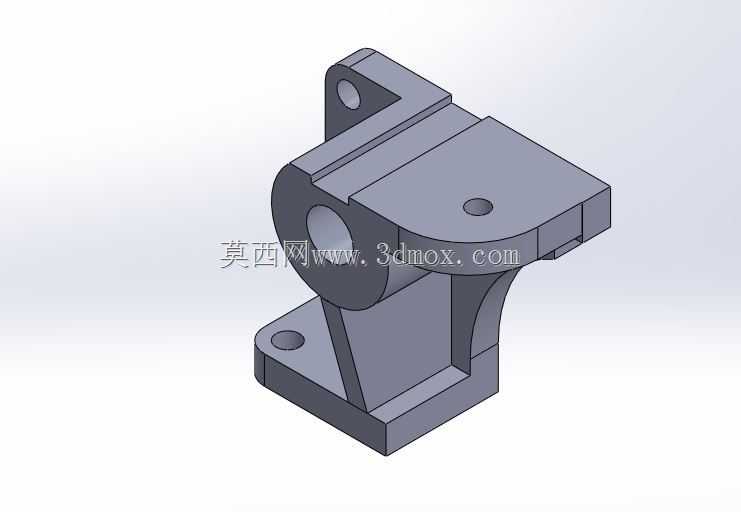

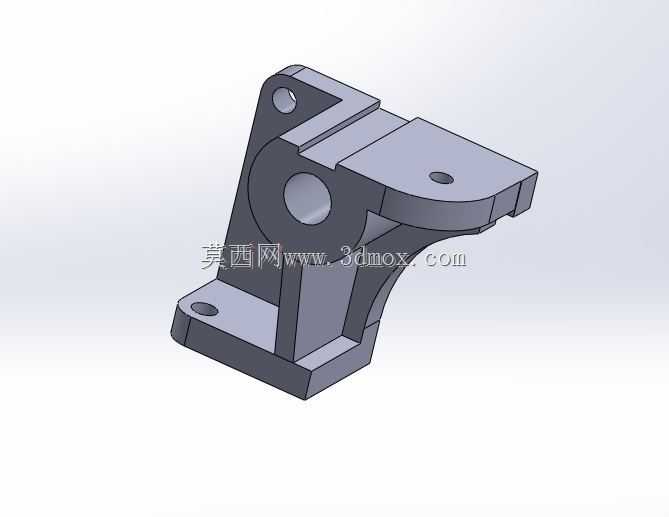

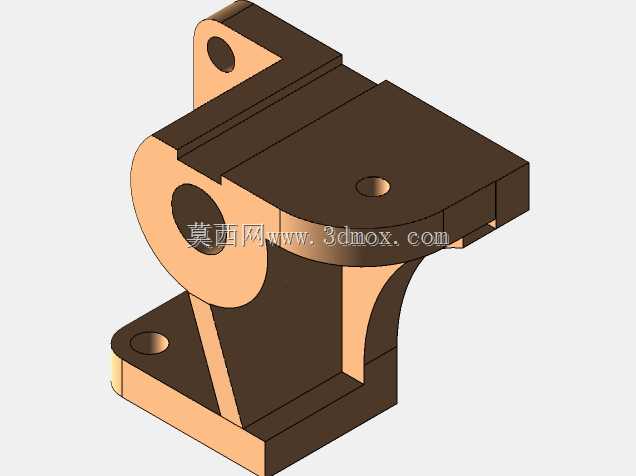

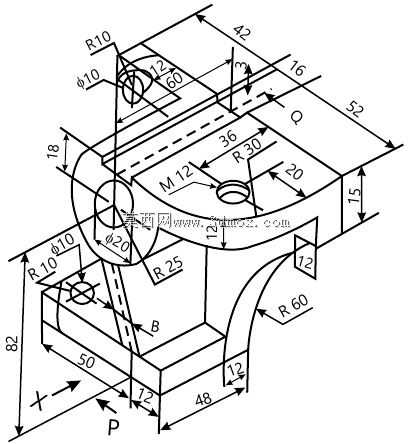

该异形连接支座属于机械系统中的基础支撑连接构件，主要应用于中小型机械设备的机架拼接、工装夹具的定位安装、自动化生产线的工位承载等场景，可实现两个垂直或呈角度布置的结构件之间的刚性连接，同时承担载荷传递、位置限位的作用，在轻工机械、输送设备、小型专用机床的辅助支撑结构中应用广泛。从功能特性来看，该支座集成了平面安装、圆弧面贴合、螺纹连接、销轴铰接等多种连接形式，可适配不同安装面的对接需求：下部的平直矩形基座可通过螺栓固定在平整的安装平台上，侧面的R60大圆弧面可与对应曲率的圆柱类构件贴合定位，上部的平直台面可用于固定小型功能组件，M12螺纹孔可实现紧固件的快速锁紧，Φ10、Φ20的通孔既可以穿装螺栓实现紧固，也可以穿装销轴实现铰接式活动连接，R10、R25、R30的过渡圆弧既避免了应力集中，也提升了构件的整体结构强度。设计过程中优先考虑了安装适配性与结构强度的平衡：整体采用一体化铣削成型的结构思路，避免了拼接结构带来的装配误差与强度短板，所有转角位置均设置圆弧过渡，有效降低载荷作用下的应力集中系数；安装孔位的排布充分考虑了不同场景的安装余量，下部基座的两个Φ10安装孔中心距设置为50，可适配常规的型材安装孔距，上部台面的孔位距离边缘预留足够的紧固操作空间，侧面12厚度的立板在保证支撑刚度的同时控制了整体重量。外形尺寸与安装边界方面，该支座整体最大长度方向尺寸为82，宽度方向最大尺寸为52，高度方向总尺寸为48，下部基座厚度为12，上部台面距离基座底面的高度为36，R60圆弧面的圆心与下部基座的定位基准对齐，安装时需保证基座底面与安装面完全贴合，圆弧面与对接构件的贴合间隙不超过0.1mm，上部M12螺纹孔的轴线垂直于上部台面，穿装销轴的Φ20通孔轴线保持水平，所有安装孔的位置公差控制在±0.2mm范围内，可满足常规机械设备的装配精度要求。
