TO-3功率半导体金属封装引脚结构

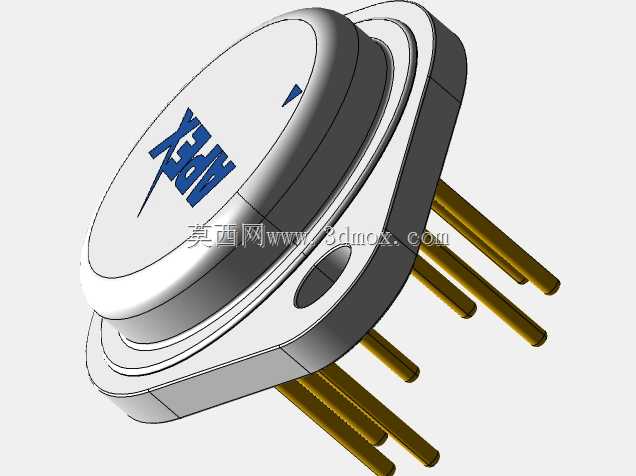

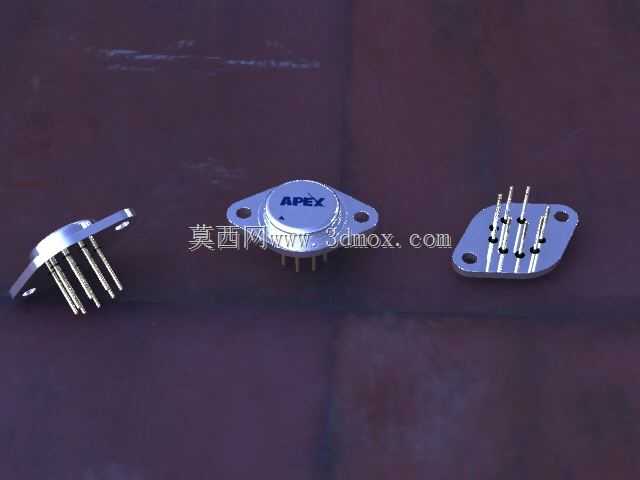

TO-3封装是功率半导体领域应用极为广泛的金属封装形式，这类封装结构主要服务于大功率晶体管、可控硅整流器、功率集成电路等需要高效散热的半导体器件，在工业电源、大功率音频放大设备、工业控制驱动模块、老式军工电子设备、高压电力变换装置中都能见到这类封装的身影。这类封装的核心设计逻辑，是依托金属壳体的高导热特性，将半导体芯片工作时产生的大热量快速传导至外部散热结构，解决功率器件大电流工作下的散热瓶颈，相比早期的塑料封装，TO-3的金属外壳能承受更高的工作结温，机械强度也更优异，能够适应复杂严苛的工业使用环境。从结构设计来看，该封装主体采用菱形带安装孔的金属法兰底座，两个对称的安装孔用于将封装整体锁紧固定在外部散热片上，安装时可在接触面涂覆导热硅脂进一步降低热阻，保障散热效率；封装顶部为密封的金属帽，既可以保护内部的半导体芯片不受外界水汽、粉尘的侵蚀，也能起到电磁屏蔽的作用，降低外界电磁干扰对芯片工作稳定性的影响，同时避免芯片工作时的电磁信号向外泄露。引脚部分从底座一侧垂直引出，多根引脚分别对应芯片的不同电极，引脚采用硬质金属基材制作，具备足够的机械强度，既可以直接焊接在印制电路板上，也可以通过外接引线实现大电流的传导，引脚与金属底座之间采用绝缘密封材料填充，既保证电极与金属外壳之间的绝缘性能，也实现了封装整体的气密封装，提升器件的长期工作可靠性。在实际应用场景中，这类封装的器件通常需要配合外置散热片使用，安装时需要注意引脚与散热片之间的绝缘防护，避免出现短路问题；其金属外壳的接地设计也能进一步提升电路的抗干扰能力，在高压大电流的工作场景下，TO-3封装的结构稳定性远优于同期的小型塑料封装，即便在长时间满负载工作的状态下，也能保持稳定的结构形态，不会因为高温出现封装变形、引脚脱落等问题。从安装边界来看，菱形法兰的两个安装孔间距符合行业通用的安装尺寸标准，能够适配市面上绝大多数标准TO-3散热片的安装位，引脚的排布间距也遵循统一的行业规范，在电路板设计时可以直接套用标准封装尺寸，无需额外进行定制化的开孔设计，大幅降低了电路设计的适配成本。这类封装结构的设计历经多年行业验证，即便在当下各类新型封装不断涌现的背景下，在部分对可靠性、散热性能要求极高的特殊工业场景中，TO-3封装的功率器件依然有着不可替代的应用价值。
