拉杆式标准液压缸三维结构设计

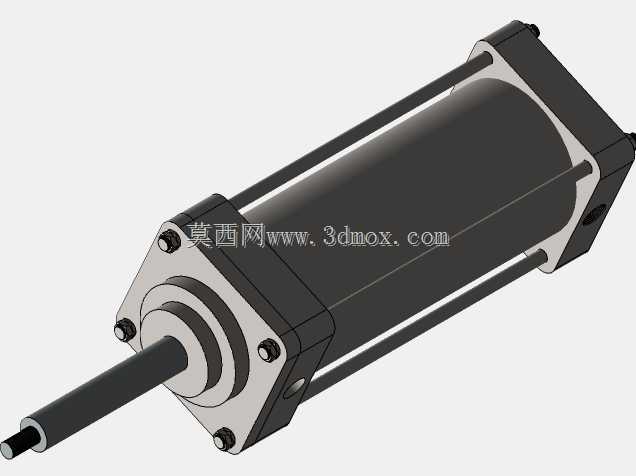

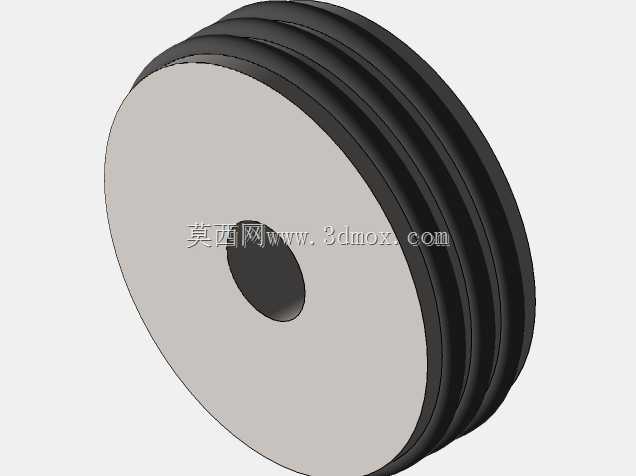

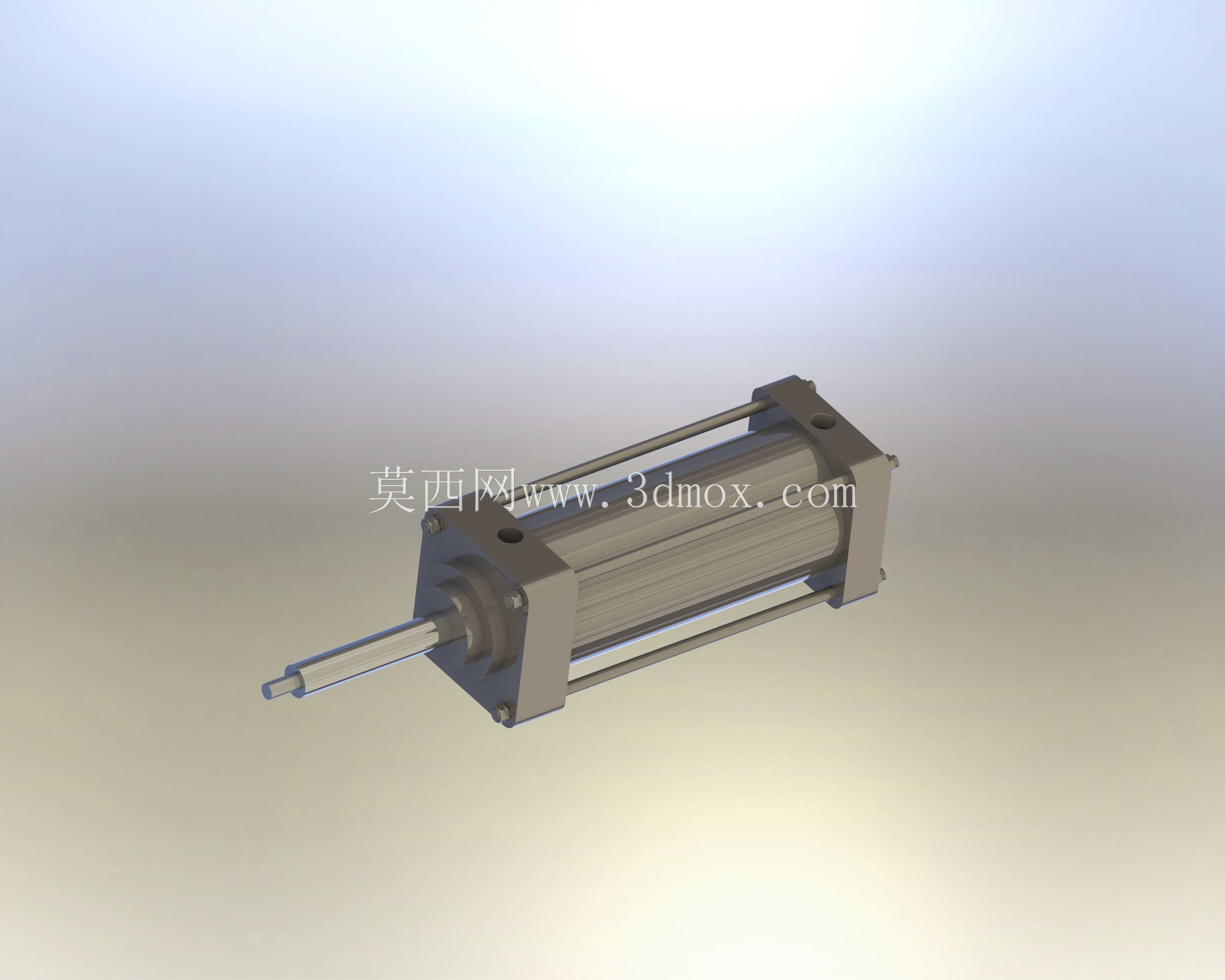

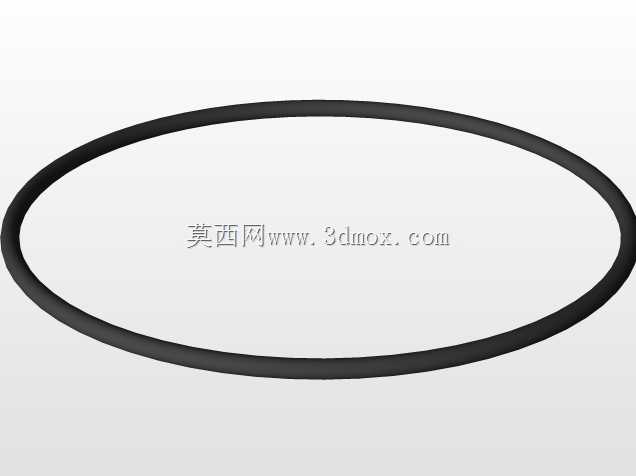

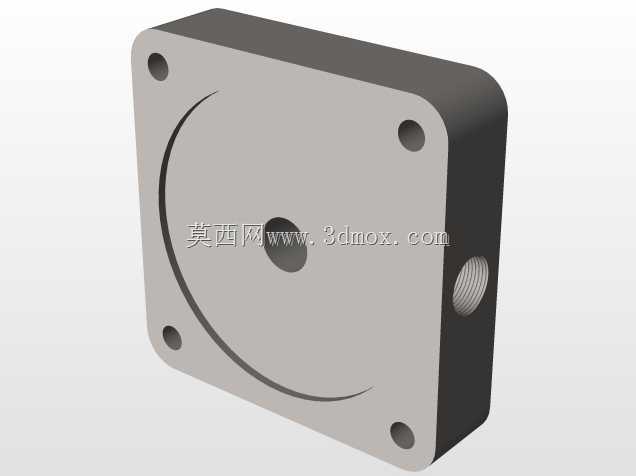

这款拉杆式液压缸是液压传动系统中的核心执行元件，广泛应用于工业自动化生产线、工程机械举升机构、机床工装夹紧回路、重型设备推拉工位等场景，能够将液压系统的压力能稳定转换为直线往复运动的机械能，为各类负载提供平稳可控的推拉力输出。从实际应用场景来看，该结构的液压缸适配中等压力等级的液压系统，可在注塑机合模机构、自动化设备工件推送、仓储物流设备举升、农业机械作业臂驱动等工况下长期稳定运行，能够适应常规工业环境下的连续作业需求，输出力调节范围宽，运行过程中换向冲击小，可配合不同的液压控制阀组实现速度调节、位置保持、压力过载保护等多种功能。从产品功能特性来看，该液压缸采用双作用式结构设计，正反两个运动方向均可通过液压油驱动，无需额外的回程复位机构，缸筒外部设置四根对称布置的高强度拉杆，将前后端盖与缸筒紧密锁紧，能够承受缸内高压油液产生的轴向推力，密封结构采用多道组合式密封设计，可有效避免液压油的内泄与外漏，保证腔体压力稳定，活塞杆表面做硬化处理，耐磨性能优异，可长期承受往复运动的摩擦损耗，前后端盖设置有标准油口，可直接与常规液压管路接头适配，安装方式灵活，可配合脚架、法兰、耳环等不同安装附件适配不同的设备安装需求。从设计思路来看，该模型完整还原了液压缸的全装配结构，包含缸筒、活塞杆、活塞、前后端盖、拉杆、密封件、导向套等全部零部件，各部件之间的配合间隙符合液压元件的设计公差要求，活塞与缸筒的配合精度满足高压腔的密封要求，导向套与活塞杆的配合长度经过合理设计，可保证活塞杆运动过程中不出现偏磨、卡滞问题，拉杆的排布对称均匀，锁紧力分布一致，避免端盖受力不均导致的密封失效问题。从外形尺寸与安装边界来看，该液压缸整体结构紧凑，径向尺寸控制合理，轴向长度随行程变化可灵活调整，安装孔位的间距符合通用液压缸的安装尺寸规范，可直接替换同规格的标准液压缸产品，运动过程中活塞杆的伸出长度预留了足够的安全余量，不会出现活塞脱出缸筒的问题，外部轮廓无突出尖锐结构，便于在设备内部狭小空间内布置安装，油口位置设置在端盖侧面，管路连接后不会与周边运动部件产生干涉。
