高压双油口油动力缸结构设计

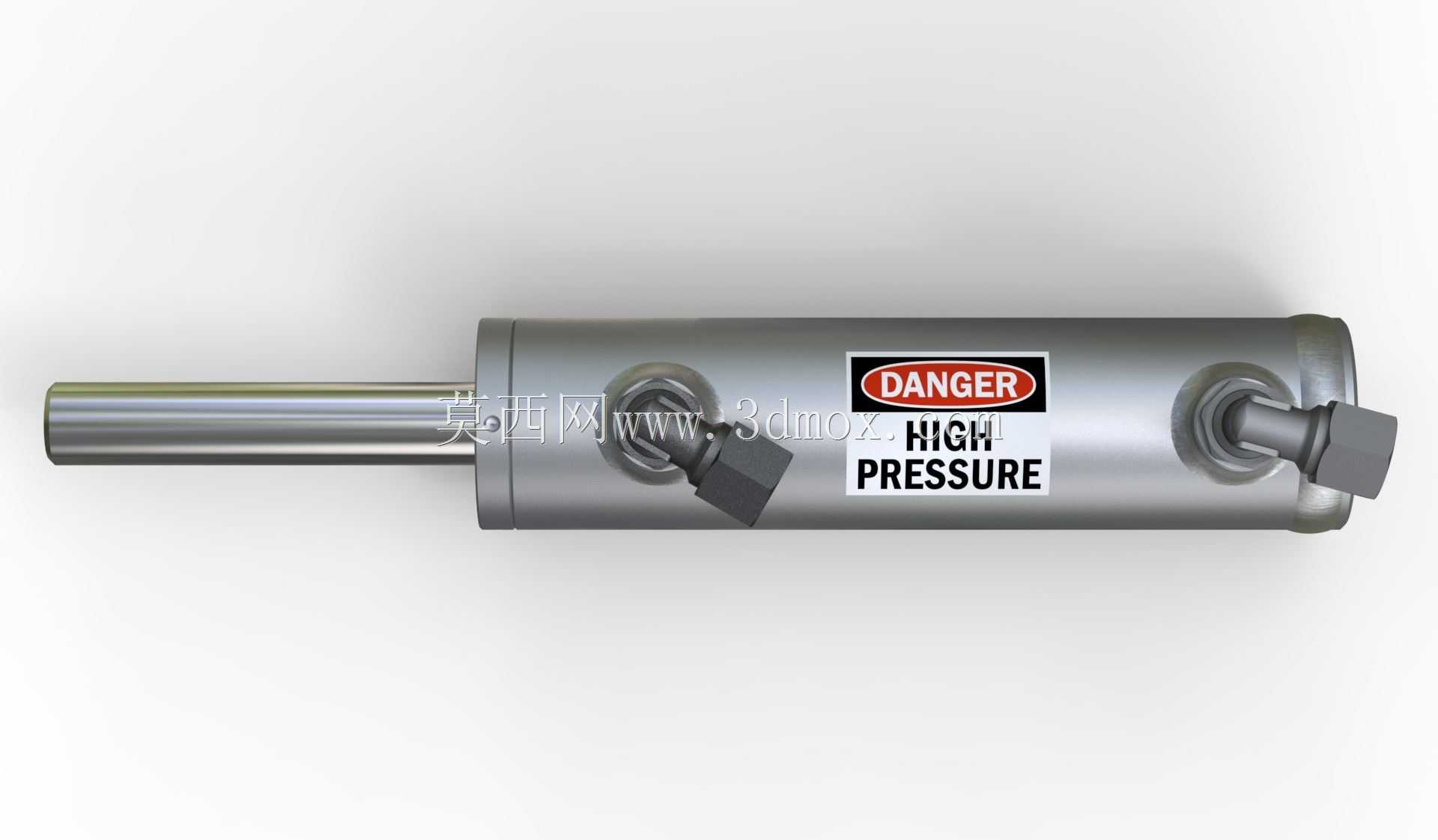

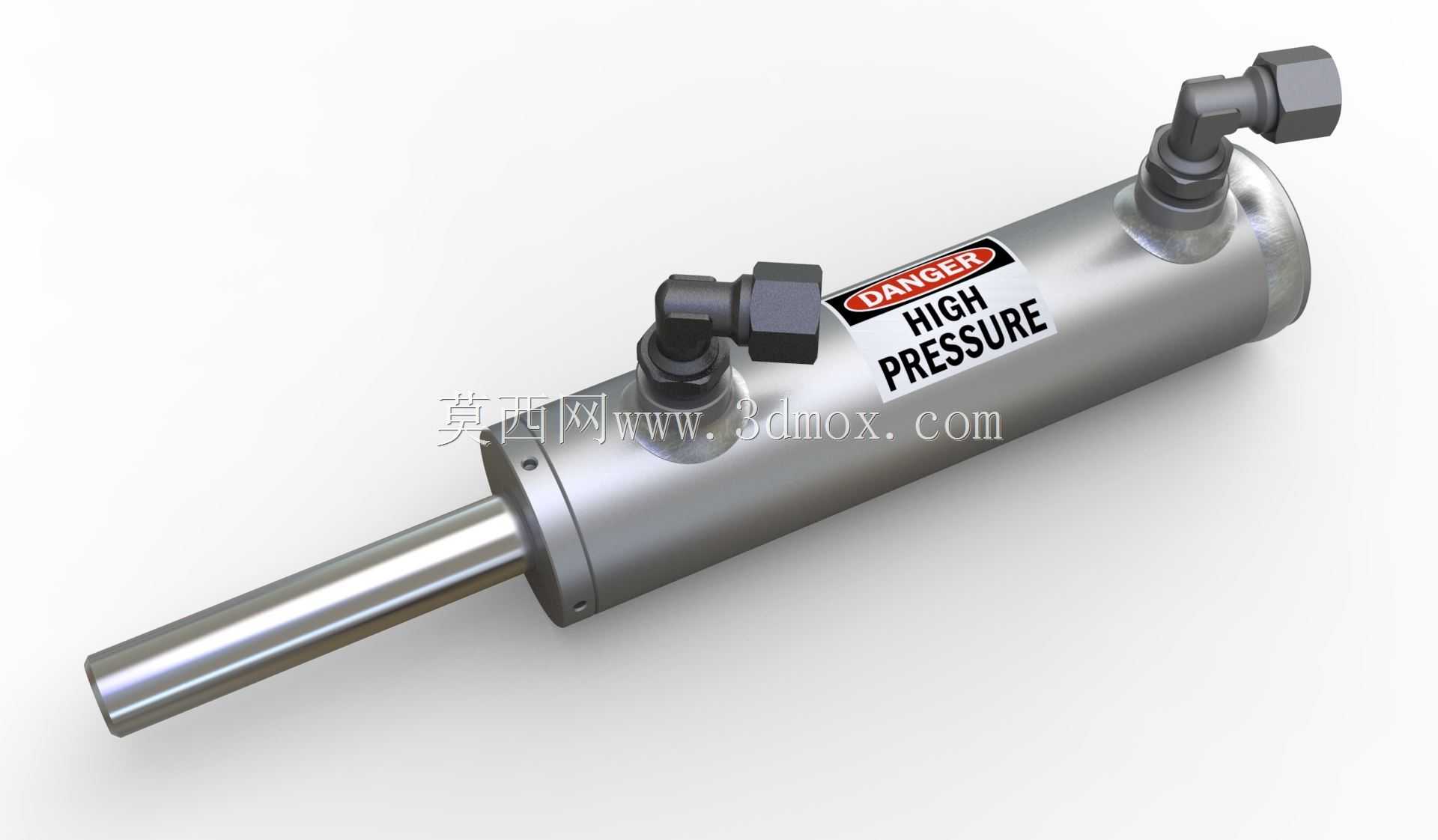

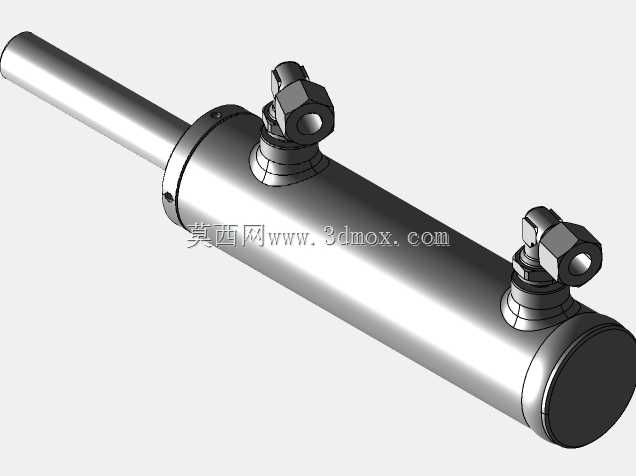

这款高压油动力缸是液压传动系统中的核心执行元件，主要应用在工业自动化生产线、工装夹具驱动、重型设备进给机构、管道阀门启闭控制等场景中，能够将液压系统的压力能稳定转换为直线往复运动的机械能，为各类需要直线推拉力输出的工位提供可靠的动力支撑。在实际生产场景里，这类油缸常被用于自动化装配线的工件压紧工位、物流输送设备的挡料机构、专用机床的进给驱动单元，以及小型液压机具的动力输出端，相比气缸它能提供更大的输出推力，运行过程更平稳，负载抗波动能力更强，适合在需要稳定大推力、动作位置精度要求适中的工况下长期工作。从功能特性来看，这款油缸采用双侧向油口布局，两个油口均配置了标准卡套式管接头，能够直接和高压液压油管快速对接，侧向布置的油口可以有效缩短缸体轴向安装占用空间，适合安装空间轴向受限、径向有预留布局空间的设备场景。缸体外壁标注的高压警示标识，明确了产品的高压工作属性，提醒运维人员在拆装、检修过程中必须先完成系统泄压操作，避免高压油喷射引发安全风险。活塞杆采用抛光硬质金属材质，表面粗糙度控制在极低水平，能够有效降低密封圈的磨损速率，延长油缸整体的无故障运行周期，缸体两端的密封结构采用多道组合密封设计，既可以防止内部高压油的内泄漏，也能阻挡外部粉尘、切削液等杂质进入缸体内部，适配车间复杂的生产作业环境。在设计思路上，这款油缸采用了圆形光滑缸体结构，没有额外的外置安装耳轴，用户可以根据自身设备的安装需求，搭配抱箍式安装座、法兰安装板等配件实现灵活固定，不会因为预设安装结构限制油缸的适配场景。缸体的径向尺寸经过紧凑化设计，在保证缸筒壁厚满足高压工作强度要求的前提下，尽可能缩小了缸体的外径尺寸，50规格的缸径能够适配多数中小推力需求的液压回路，不需要额外定制大规格缸体就能覆盖常见的工位推力需求。从安装边界来看，这款油缸的轴向总长度在活塞杆完全收回状态下控制在紧凑范围内，两个侧向油口的接头朝向可以根据管路走向做小角度调整，安装时只需要预留出缸体径向的管接头安装空间、以及活塞杆伸出的轴向行程空间即可，不需要额外预留过多的操作空间，能够很好地嵌入到紧凑布局的自动化设备内部，不会因为元件体积问题影响设备整体的结构布局。在实际管路连接时，两个油口分别对应油缸的无杆腔和有杆腔，通过换向阀控制压力油的进出方向，就能实现活塞杆的伸出与收回动作，配合调速阀还可以灵活调整活塞杆的运行速度，适配不同生产节拍的作业需求。
