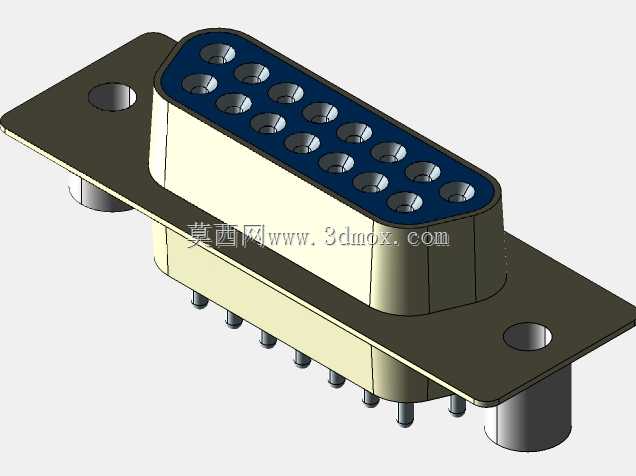

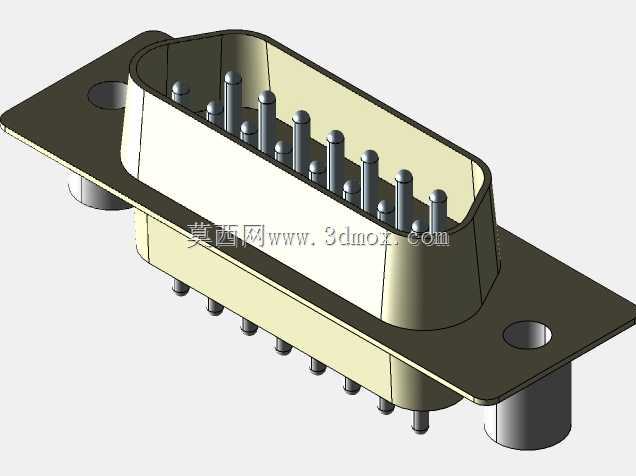

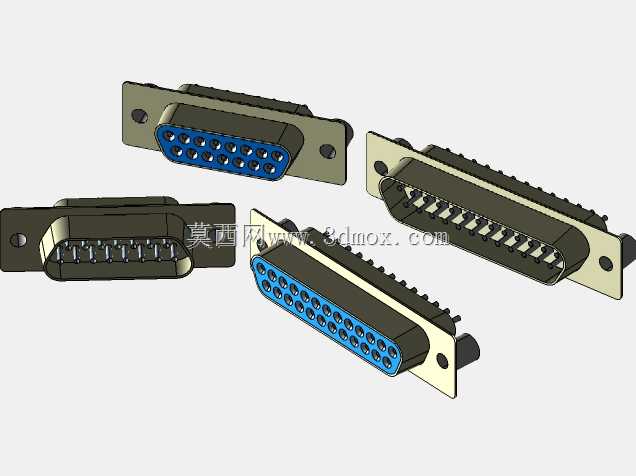

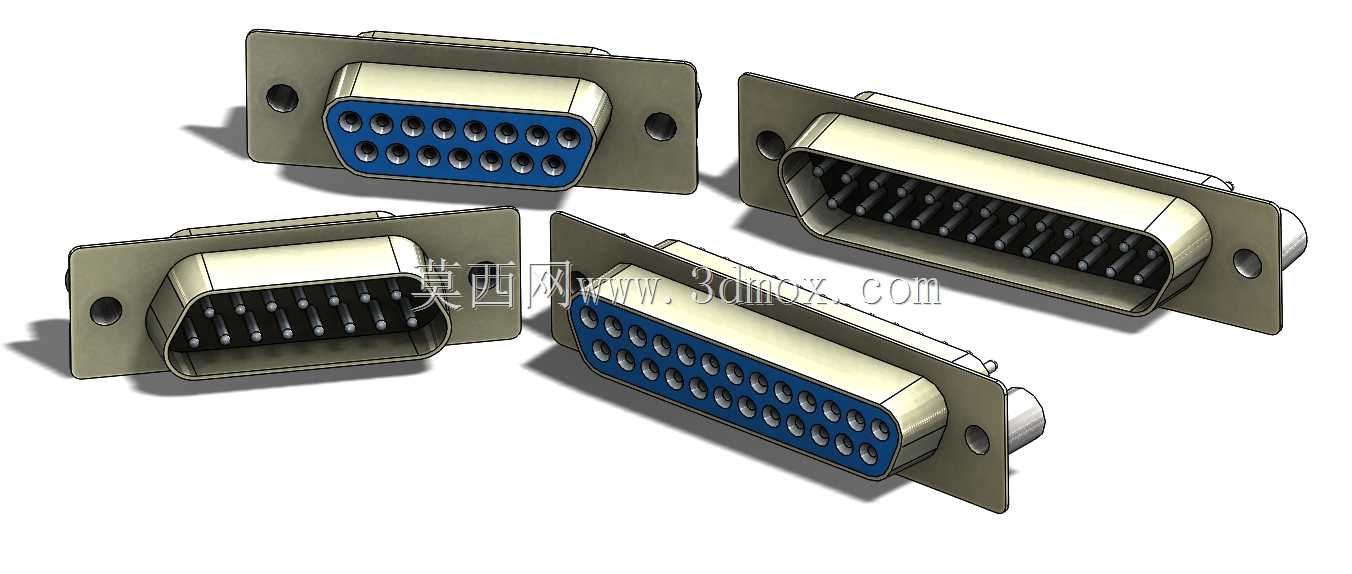

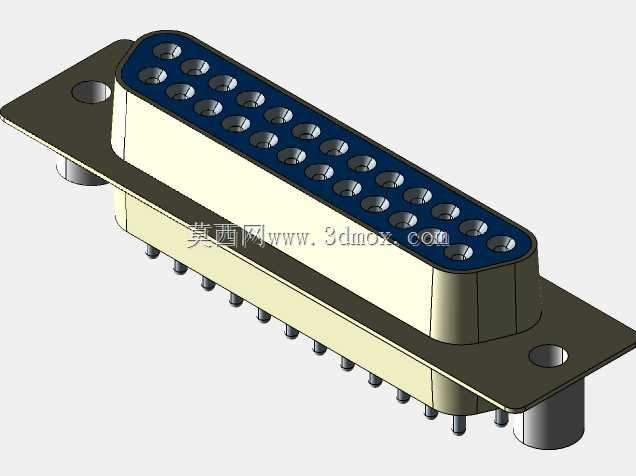

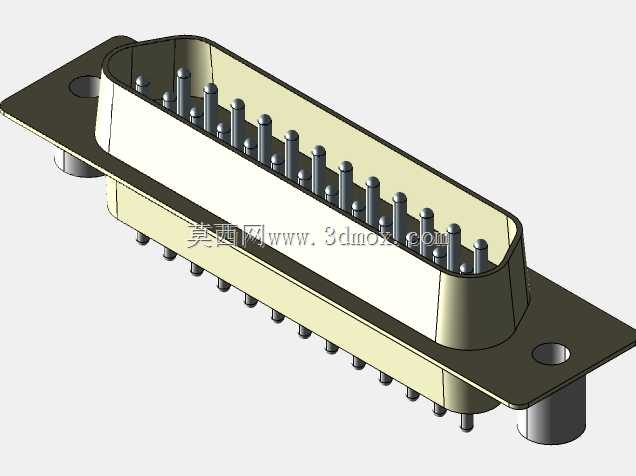

DB15与DB25公母头SUB-D连接器结构设计

在工业控制、计算机外设、音视频传输、测试测量设备等领域，D-sub连接器是应用极为广泛的互连器件，本次呈现的DB15与DB25公母配套SUB-D连接器，正是针对多场景信号传输需求设计的标准互连结构。从实际应用场景来看，这类连接器常被用于工控设备的IO信号转接、老式显示设备的VGA视频信号传输、工业仪器仪表的通讯端口连接、老式串口并口外设的数据交互场景，能够在设备内部板卡连接、设备间外部线缆对接中承担稳定的信号通路作用，适配多针脚并行信号的传输需求，既可以传输低压数字控制信号，也能承载小功率模拟信号传输。从产品功能特性来看，公头与母头采用配套的插针与插孔结构，插针采用规整的两排或三排等距排布，接触部位做了适配插拔的导向设计，金属外壳具备良好的电磁屏蔽效果，能够减少外界电磁干扰对传输信号的影响，两侧的安装固定耳带有标准安装孔，既可以通过螺丝将连接器固定在设备面板、PCB板安装位上，也可以配合螺丝锁紧对接的插头，避免设备运行过程中受震动出现连接器松脱、接触不良的问题。在设计思路上，整套结构严格遵循SUB-D连接器的通用尺寸规范，公头的插针伸出长度、母头的插孔深度做了精准匹配，保证插拔时插针能够顺畅进入插孔，接触到位后保持稳定的接触压力，金属外壳的弯折弧度、安装耳的位置与孔径都符合行业通用安装标准，能够直接适配市面上标准的D-sub连接器安装开孔、配套线缆压接配件，无需额外修改安装结构即可替换同规格的标准连接器。从外形尺寸与安装边界来看，DB15与DB25连接器均采用标准D型防呆外壳，不对称的D型外形能够从结构上避免插反，杜绝强行反插导致的插针弯折、接触件损坏问题；安装耳的开孔中心距、连接器本体的面板嵌入深度、插针端面到安装面的距离都严格控制在通用公差范围内，安装时面板开孔只需按照标准D-sub开孔尺寸加工即可完成装配，连接器尾部预留了足够的线缆焊接或压接空间，既可以适配板载焊接的安装方式，也可以适配线缆端压接装壳的使用需求，金属外壳的边缘做了钝化处理，避免装配过程中划伤操作人员或损坏线缆绝缘层，插针与绝缘基座的结合强度做了强化设计，多次插拔后也不会出现插针松动、移位的问题，能够保障长期使用的接触可靠性。
