多规格色环轴向直插电子电阻三维建模

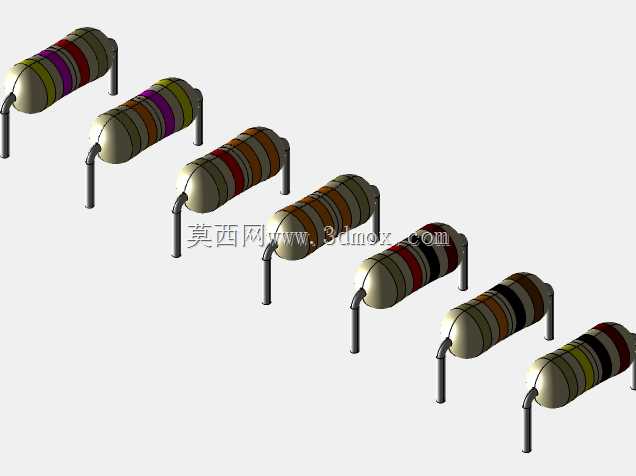

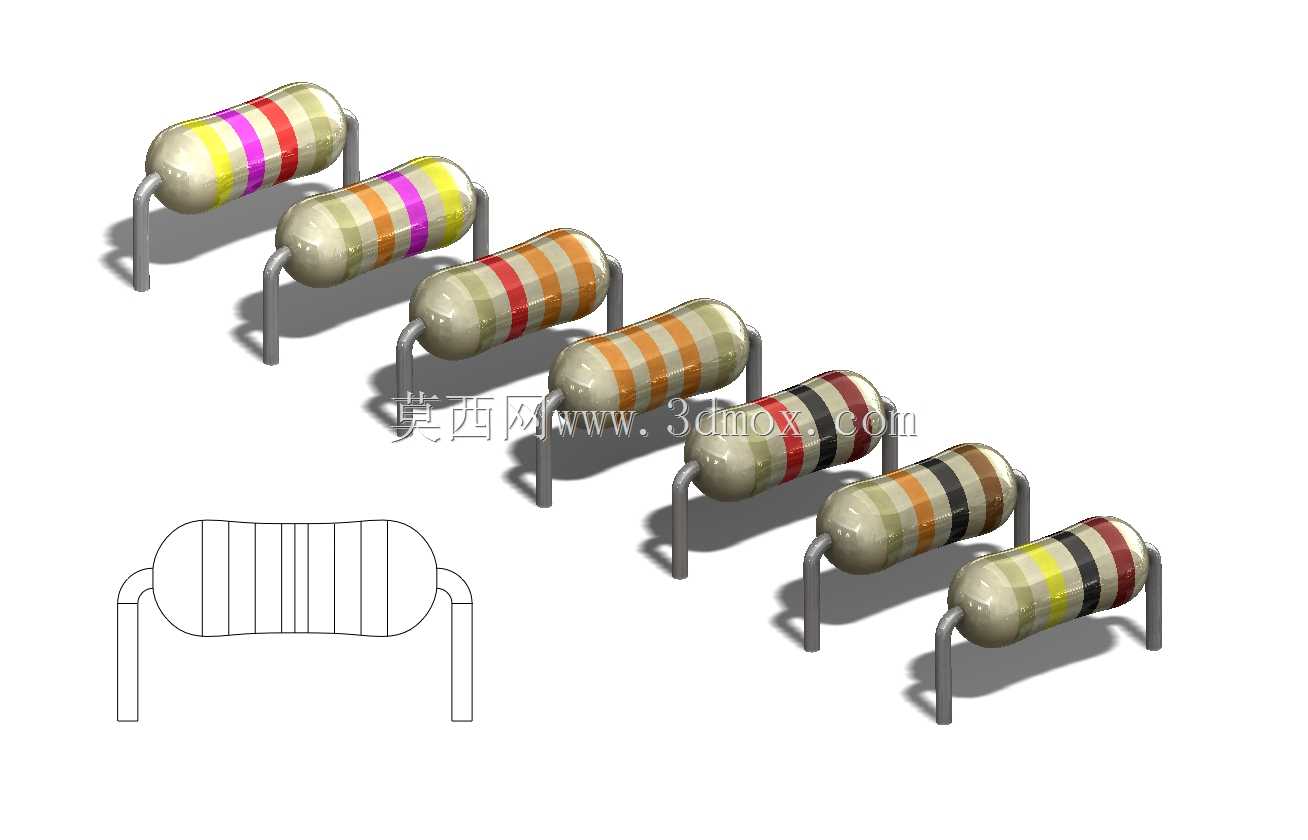

本次建模的轴向色环电阻，是电子电路领域应用最广泛的被动基础元件之一，广泛覆盖消费电子、工业控制板卡、电力检测设备、通信终端、汽车电子控制单元等几乎所有涉及电路搭建的场景，是电路中实现限流、分压、负载匹配、信号衰减等核心功能的基础载体，小到手环耳机的便携数码产品，大到工业控制柜的主控板卡，都能见到这类轴向直插电阻的应用身影。这类电阻的核心功能是通过自身固定的欧姆阻值，在电路回路中精准调控电流大小、分配节点电压，为半导体芯片、电容、电感等其他元件提供适配的工作电气条件，避免元件因过流、过压出现损坏，同时也可作为采样元件参与电路的信号检测与反馈环节。从设计思路来看，建模过程严格还原轴向直插电阻的真实结构特征：主体为两端收窄的圆柱陶瓷基体，外部包覆绝缘防护漆层，表面通过不同颜色的环形色带标识阻值与精度参数，两端压接金属帽盖并引出平行的镀锡铜质引脚，建模时还原了不同阻值规格对应的色环排布差异，同时兼顾了漆层的半透明哑光质感、金属引脚的金属光泽与端部焊接区域的细节特征，完全匹配实物的视觉辨识度。在外形尺寸与安装边界层面，建模还原了常规通用轴向电阻的尺寸比例，主体圆柱的长度、直径比例符合主流量产产品的通用规格，两侧引脚的伸出长度、弯折半径、引脚间距完全适配市面主流PCB板的通孔安装标准，引脚的出线方向保持同轴平行，能够直接用于PCB板的通孔插装布局仿真、板卡装配干涉检查、产品结构的BOM可视化展示等场景。建模时充分考虑了不同应用场景的使用需求，既还原了单只电阻的独立结构，也呈现了多规格阻值的系列化排布效果，可用于电子装配实训的教学演示、电路原理的可视化讲解、电子产品样机的结构预演等环节，能够帮助设计人员在产品开发阶段直观确认元件的占位空间、安装间隙，避免后续实际生产装配中出现元件干涉、引脚长度不匹配、布局拥挤等问题，同时也能为电子类教学内容提供直观的三维展示素材，帮助初学者快速理解轴向电阻的外形特征与色环标识逻辑。
