摩托车正时双面打印链轮链条传动组件

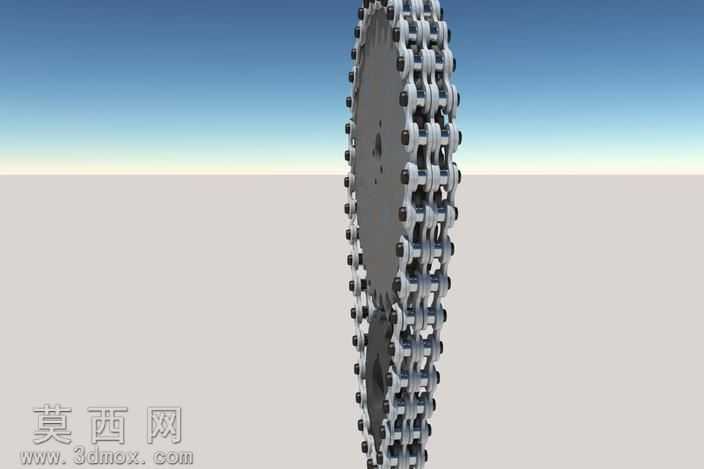

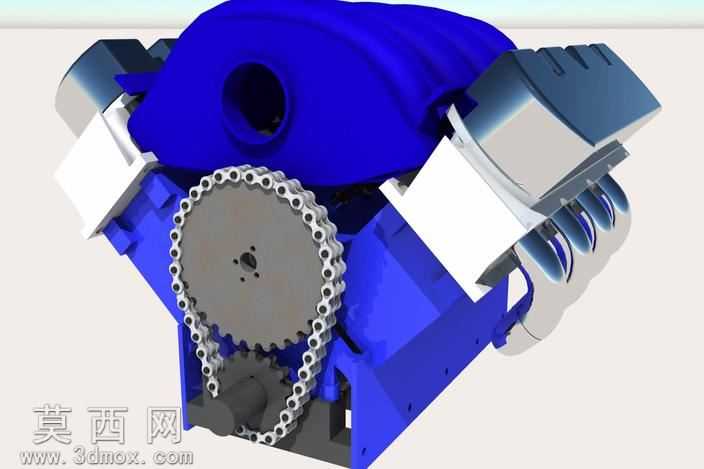

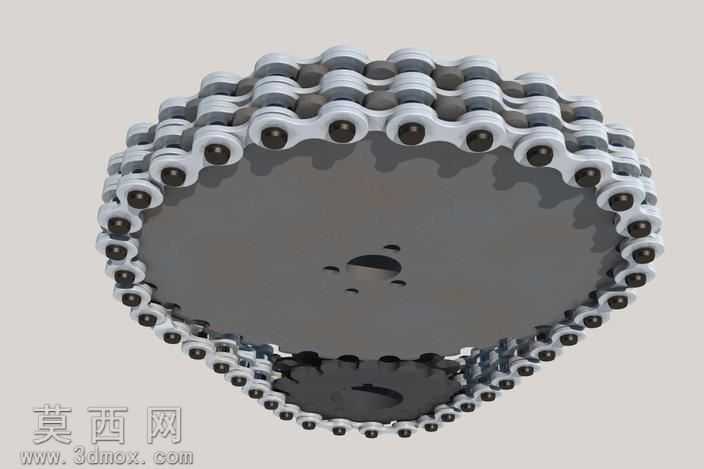

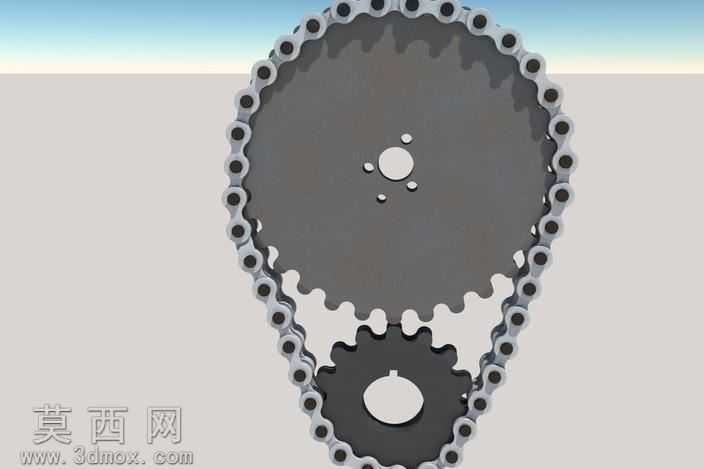

本作品为摩托车正时传动系统的链轮链条组合三维建模成果，建模过程严格参照经典老式摩托车正时机构的实际尺寸比例完成，整体采用自底向上的装配建模思路，先分别完成单个链节、链轮主体的零件建模，再通过配合约束完成整组链条与链轮的啮合装配。零件建模阶段，外链板、内链板采用拉伸凸台命令生成基础轮廓，对销轴安装孔位置添加圆角特征还原真实链板的应力缓释结构，销轴、套筒部分通过旋转凸台命令生成回转体结构，保证各零件的同轴度精度符合实际装配要求；链轮建模时先绘制节距等分的齿形轮廓，通过拉伸生成链轮主体，再对轴孔、定位销孔进行切除特征处理，还原链轮的安装定位结构，齿形部分严格匹配链条节距参数，保证啮合时无干涉。材质与渲染环节，链板、链轮主体赋予哑光金属钢材材质，调整表面粗糙度参数模拟金属零件的磨砂质感，销轴、套筒部分添加轻微的金属反光效果，区分不同零件的材质差异，背景采用浅灰色素面背景突出传动组件本身的结构细节，渲染时添加柔和的环境光，避免金属表面出现过曝的高光区域，清晰展现链节之间的铰接间隙、链轮与链条的啮合贴合状态。结构设计上还原了正时链轮的非圆轮廓特征，对应老式摩托车正时系统的凸轮轴链轮定位需求，整组链条环绕双链轮布置，完整呈现链传动的闭合回路结构，装配过程中对每一个链节添加同轴、重合配合，同时通过阵列命令快速生成整圈链节，再手动调整啮合段的链节位置，保证链条与链轮齿槽完全贴合，无错位、穿模问题，定位销孔的位置严格参照正时安装对位要求设置，还原实际零件的装配定位逻辑，整体模型可直观展现链传动的啮合运动关系，清晰呈现正时传动组件的内部结构与零件配合方式。
