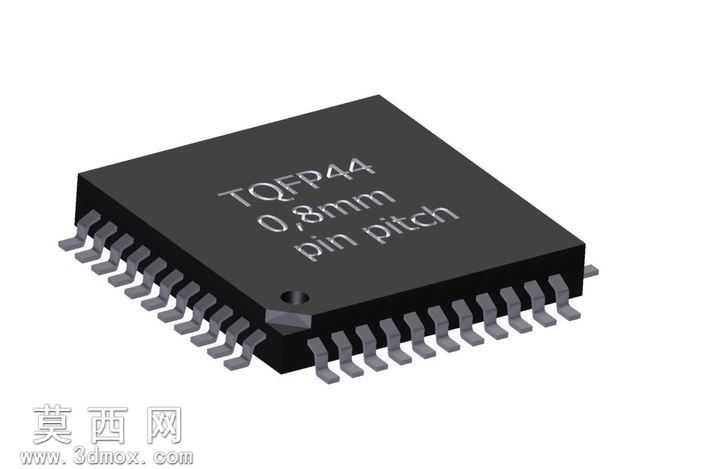

TQFP44封装贴片集成电路三维模型

本模型为TQFP44薄型四方扁平封装贴片集成电路的三维数字化模型，建模过程严格遵循JEDEC标准中TQFP44封装的尺寸规范，以0.8mm引脚间距为核心参数展开结构设计。建模初期先通过基准面搭建封装的核心定位框架，以芯片本体中心为原点建立三维坐标系，分别绘制本体顶面、底面、引脚排布面的基准草图，确保各结构的定位精度控制在0.01mm级别。芯片本体部分采用实体拉伸特征构建，主体为黑色哑光塑封材质的长方体结构，顶面边缘做0.1mm的微小倒角处理，还原真实塑封工艺的脱模圆角特征；顶面一角设计直径1.2mm的圆形定位标记凹坑，凹坑深度0.15mm，用于生产焊接时的引脚方向识别，凹坑边缘做光滑过渡处理，避免建模出现尖锐棱角的失真问题。引脚部分是本模型的建模重点，44个鸥翼型引脚沿本体四边均匀排布，每边分布11个引脚，单个引脚先通过多段线绘制截面轮廓，再采用扫掠特征生成三维实体，引脚与本体连接的根部做0.05mm的圆角过渡，还原塑封料包裹引脚根部的真实结构；引脚向外延伸的弯折角度严格按照TQFP封装的标准成型角度设计，引脚末端的焊接平面做平面度校准，确保所有引脚的焊接面处于同一水平面上，符合SMT贴片焊接的工艺要求。材质渲染阶段，芯片本体赋予黑色阻燃环氧树脂材质，调整材质的粗糙度参数为0.6，模拟塑封表面的半哑光质感，顶面印刷的标识文字采用凹陷贴图搭配浅灰色油墨材质，还原激光印字的真实视觉效果；引脚部分赋予锡铅合金镀层材质，调整金属反射率为0.3，粗糙度为0.2，模拟贴片元件引脚经过回流焊前的镀层光泽，同时在引脚弯折处添加轻微的磨损质感，提升模型的真实度。整体模型装配完成后进行全局干涉检查，确认所有引脚与本体之间无重叠、无错位，各结构的尺寸公差符合电子元器件的封装标准，可用于PCB电路板的三维布局仿真、SMT贴装工艺模拟、电子设备结构装配干涉检查等场景，能够精准还原该封装集成电路在整机装配中的空间占位与结构特征，为电子产品的结构设计提供可靠的三维数据支撑。
