纤维缠绕玻纤浸渍胶辊配套调节切割装置

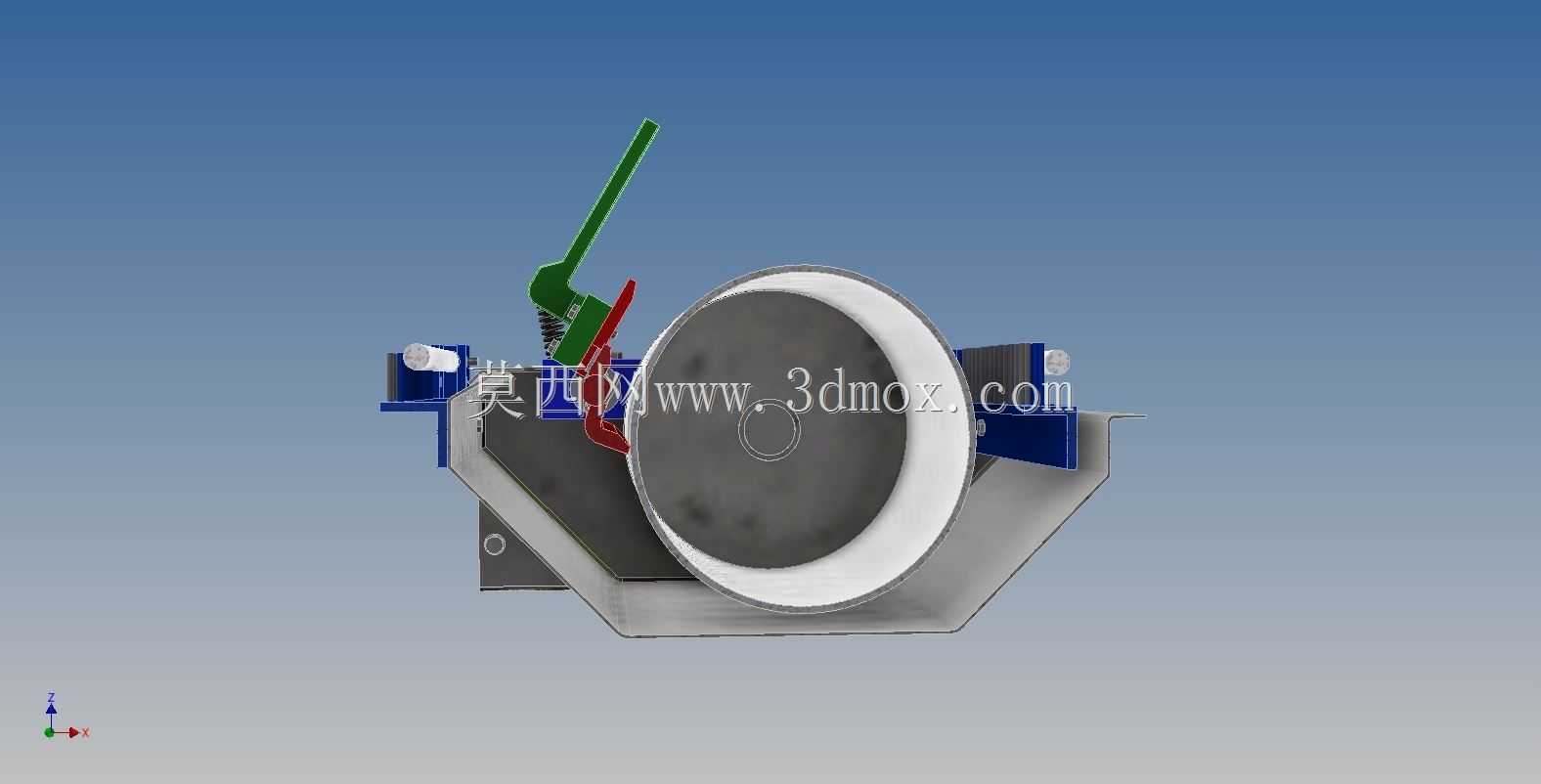

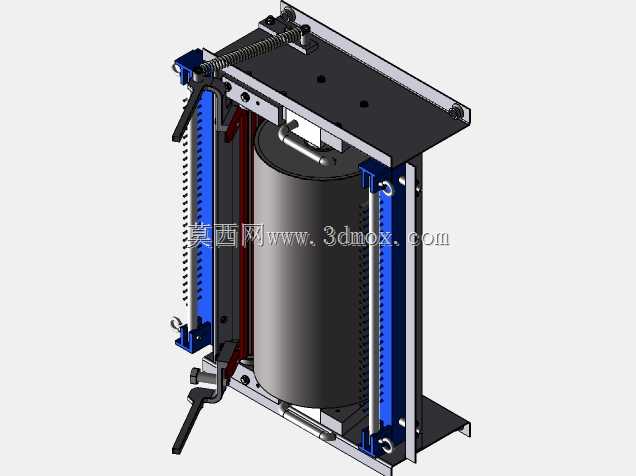

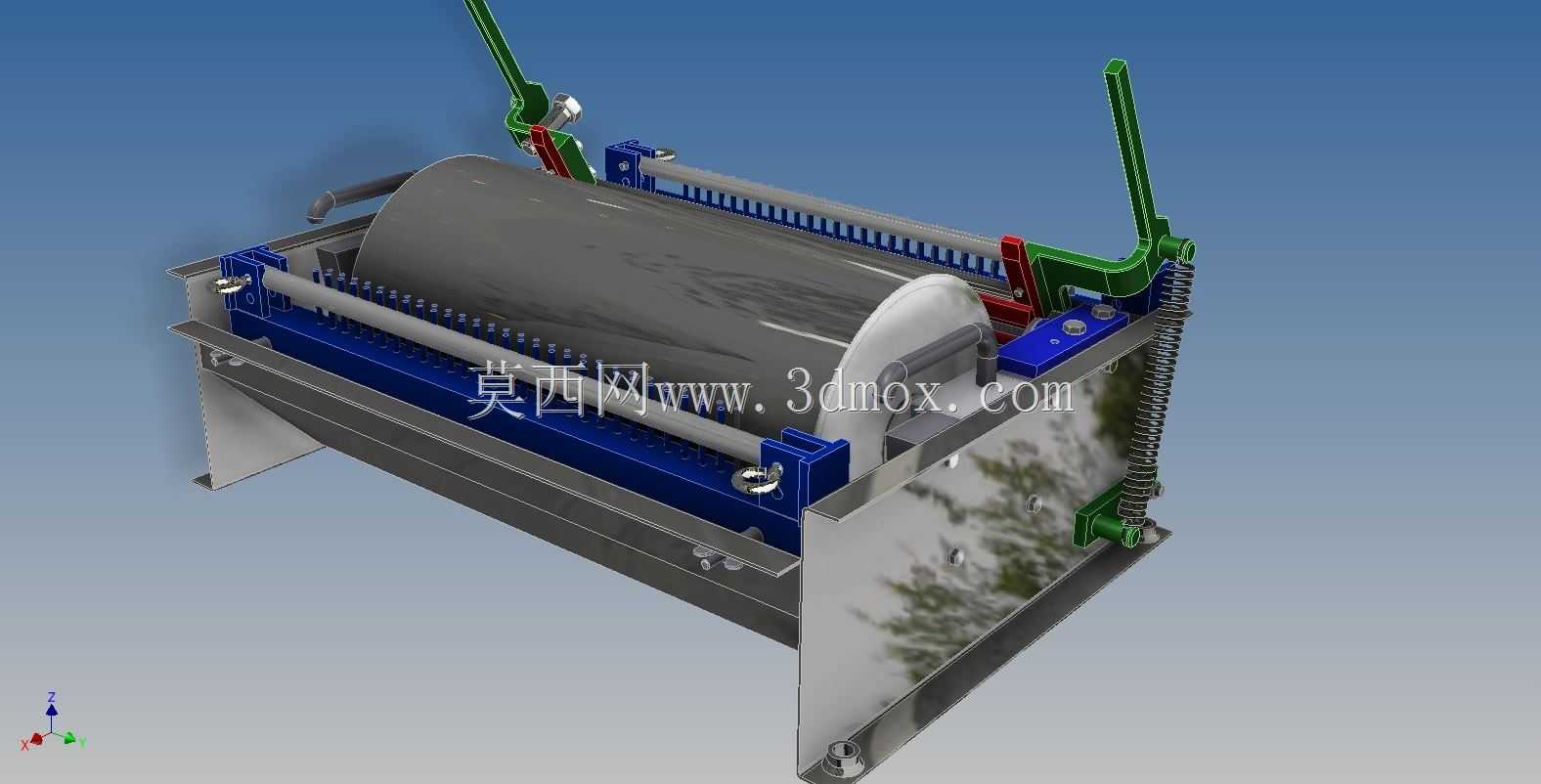

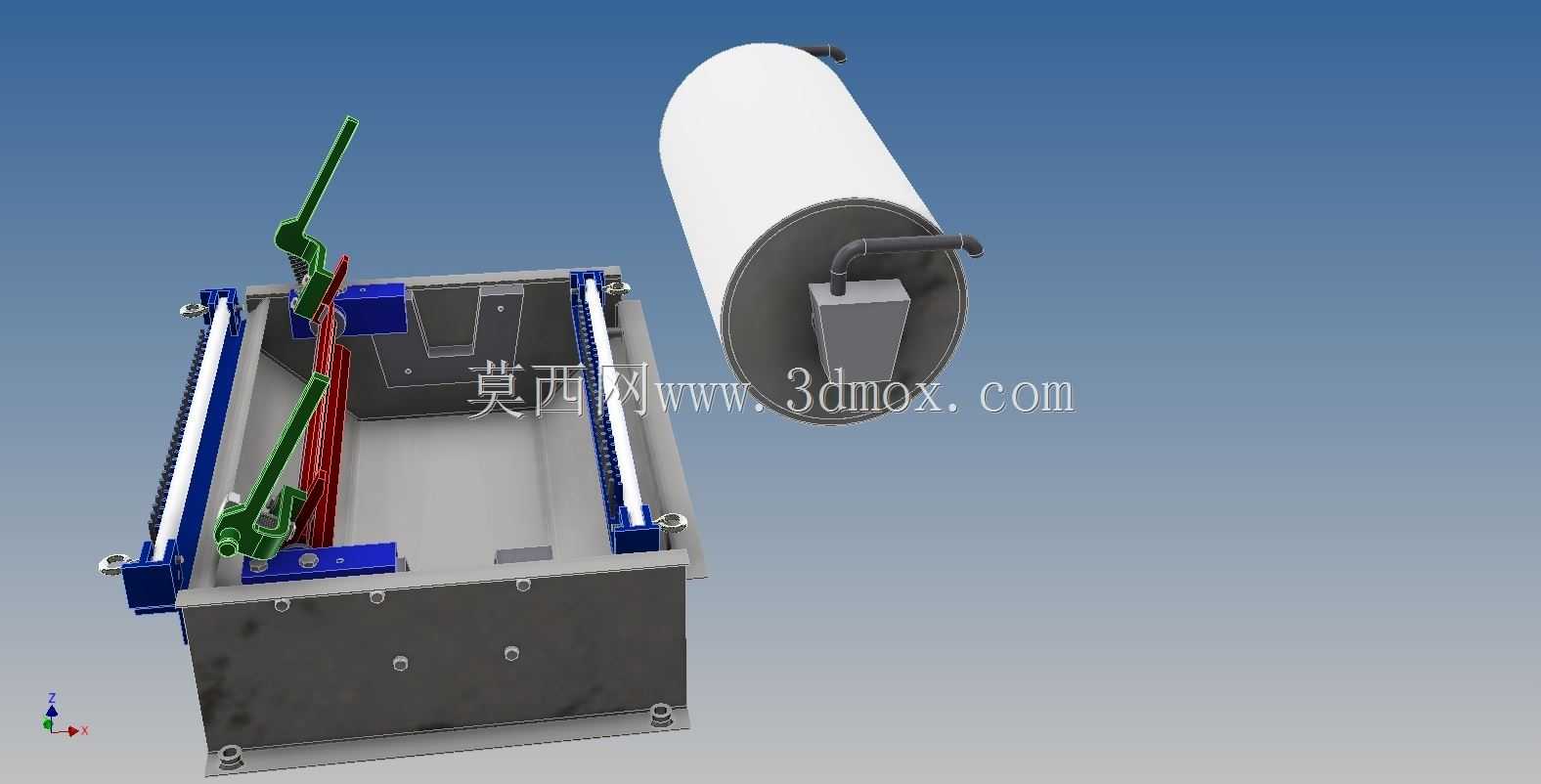

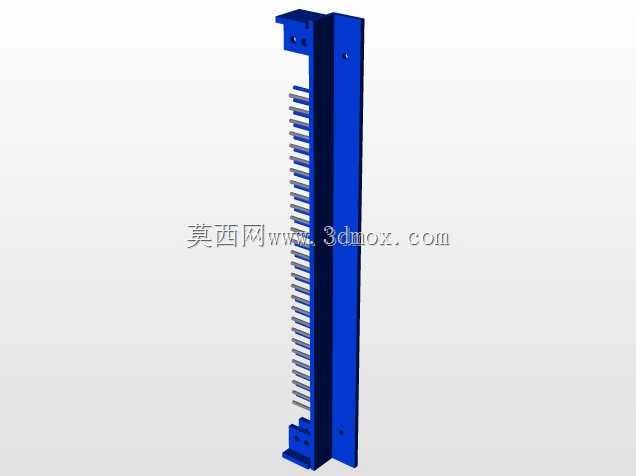

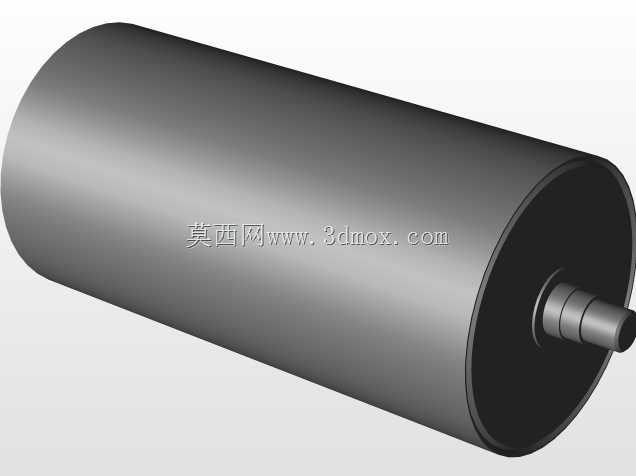

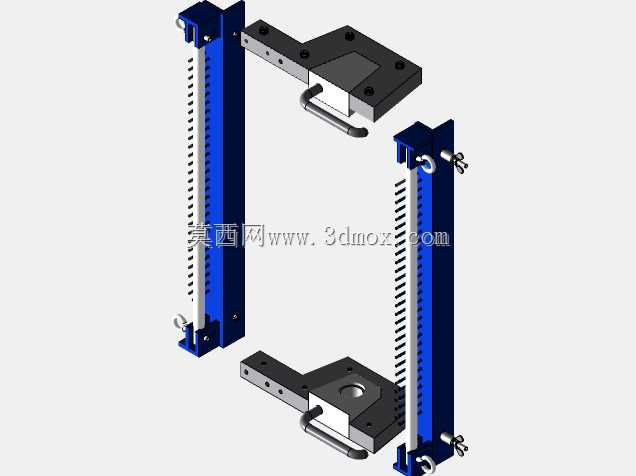

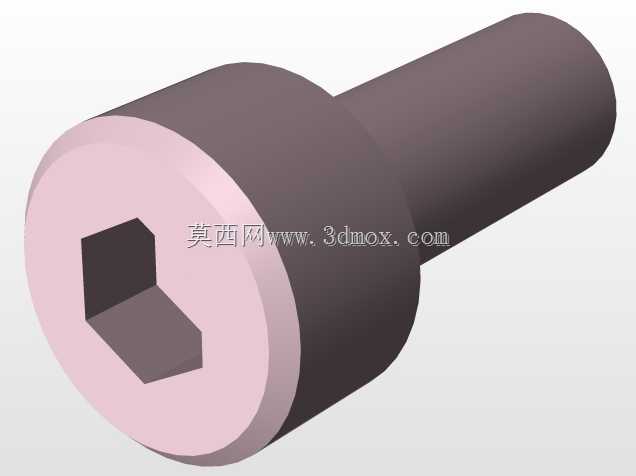

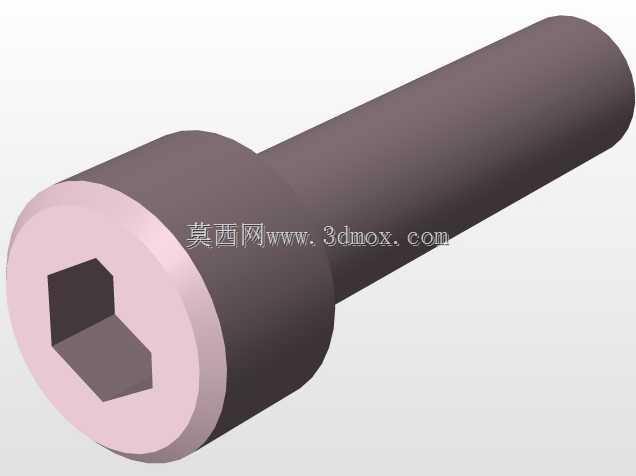

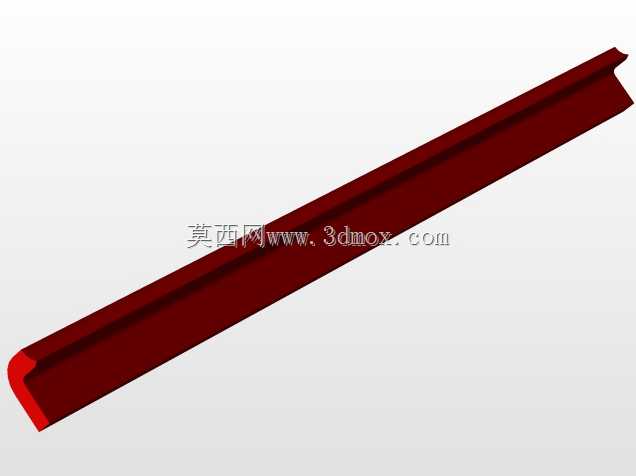

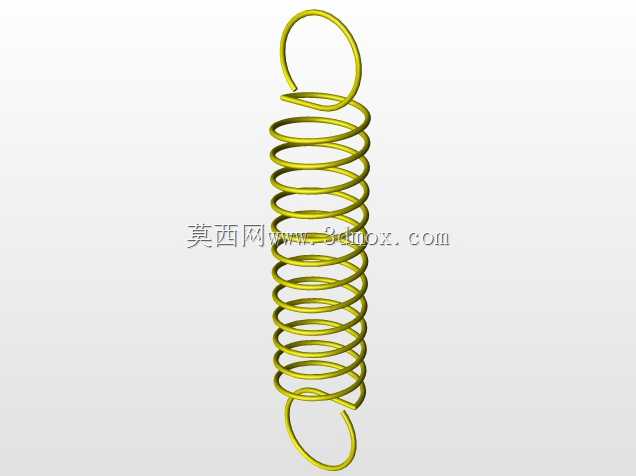

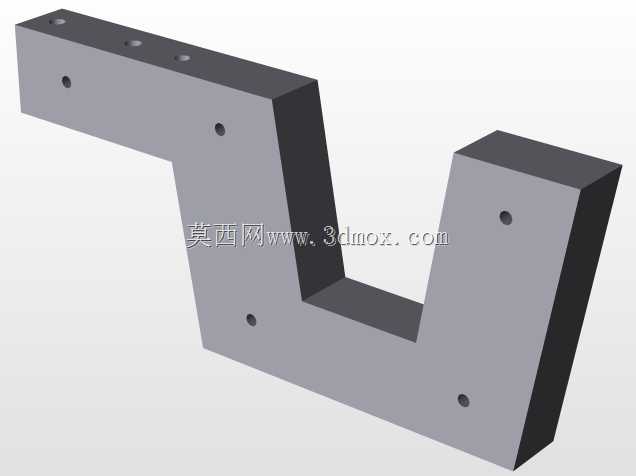

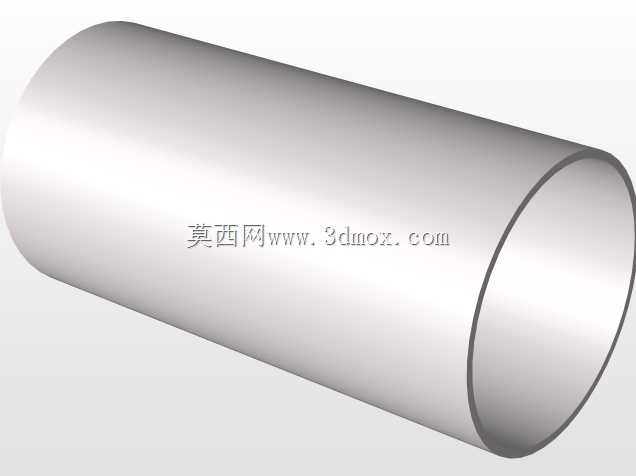

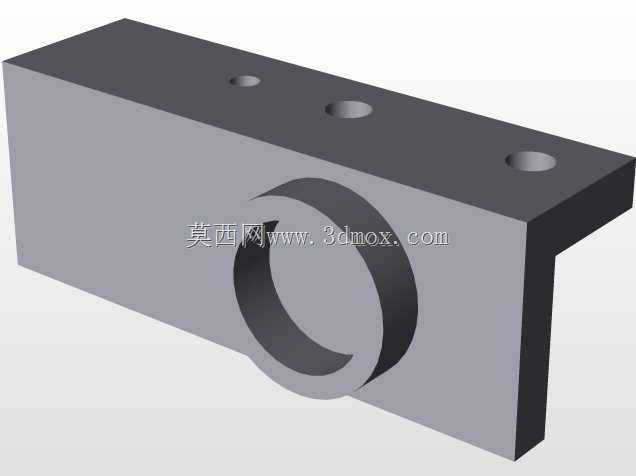

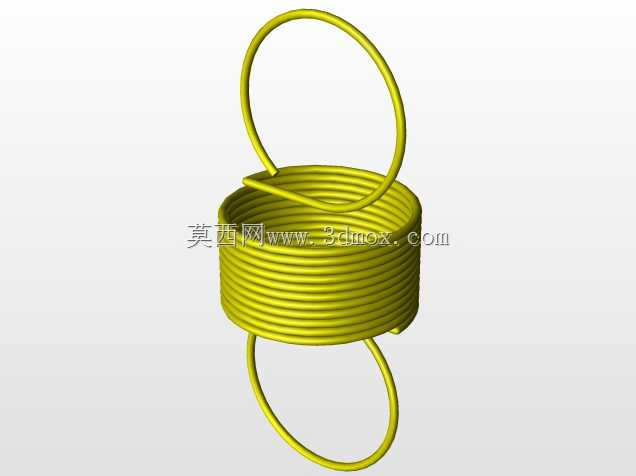

该装置主要应用于连续玻璃纤维缠绕成型生产场景，是纤维浸胶工序与缠绕工序衔接段的核心配套功能组件，承担纤维束导向、浸胶后余胶控制、缠绕前定长裁切、排布位置调节的关键作用，适配中小型纤维缠绕制品的生产需求，可配套安装在卧式纤维缠绕机的进料端工位，衔接浸胶槽与缠绕主轴之间的工艺路径。装置整体采用框式安装基座作为承载主体，基座两侧配置线性导轨副作为调节机构的运动载体，可实现导丝、裁切组件的横向位置精准调整，适配不同幅宽缠绕制品的纤维排布需求，整套机构的有效作业幅宽为435mm，安装时需固定在缠绕机前梳内侧、出丝梳外侧的工位区间，安装基面需保证与缠绕主轴轴线平行，平面度公差控制在0.1mm/m以内，避免纤维走丝过程中出现偏磨、张力不均的问题。功能模块上，装置集成了导向梳组件、张力调节拨杆、裁切执行机构、胶辊承托结构，其中浸渍胶辊采用悬臂式安装结构，辊面做镜面抛光处理，工作时纤维束以恒定包角绕过胶辊表面，可在输送过程中均匀刮除纤维表面多余的浸渍树脂，保证纤维含胶量稳定在工艺要求区间；两侧的绿色调节拨杆为快锁式结构，可根据纤维缠绕的线型要求快速调整导丝嘴的前后倾角与左右位置，调整完成后可通过侧边锁止结构快速固定，无需额外工具辅助；裁切机构采用直动式切刀布局，切刀安装位置紧邻胶辊出丝侧，当缠绕工序达到设定层数或长度时，可快速切断连续纤维束，避免纤维带胶拖丝影响制品端面平整度。设计过程中充分考虑了纤维生产现场的树脂腐蚀问题，所有与纤维、树脂接触的零部件均采用耐溶剂的金属材质制作，导轨副配置防尘防树脂护套，避免树脂滴落进入导轨运动副造成卡滞；整体结构采用模块化设计，各功能组件均可单独拆卸维护，胶辊磨损后可快速更换，无需拆解整套基座，大幅降低现场运维的时间成本。走丝路径经过多轮优化，纤维从浸胶槽引出后依次经过导向杆、浸渍胶辊、调节导嘴最终到达缠绕芯模，全程无锐角转折，可最大程度减少纤维束的起毛、断丝问题，稳定生产过程中的纤维张力，保障最终缠绕制品的纤维排布均匀性与结构强度。
