复古款全频小喇叭电声元件结构设计

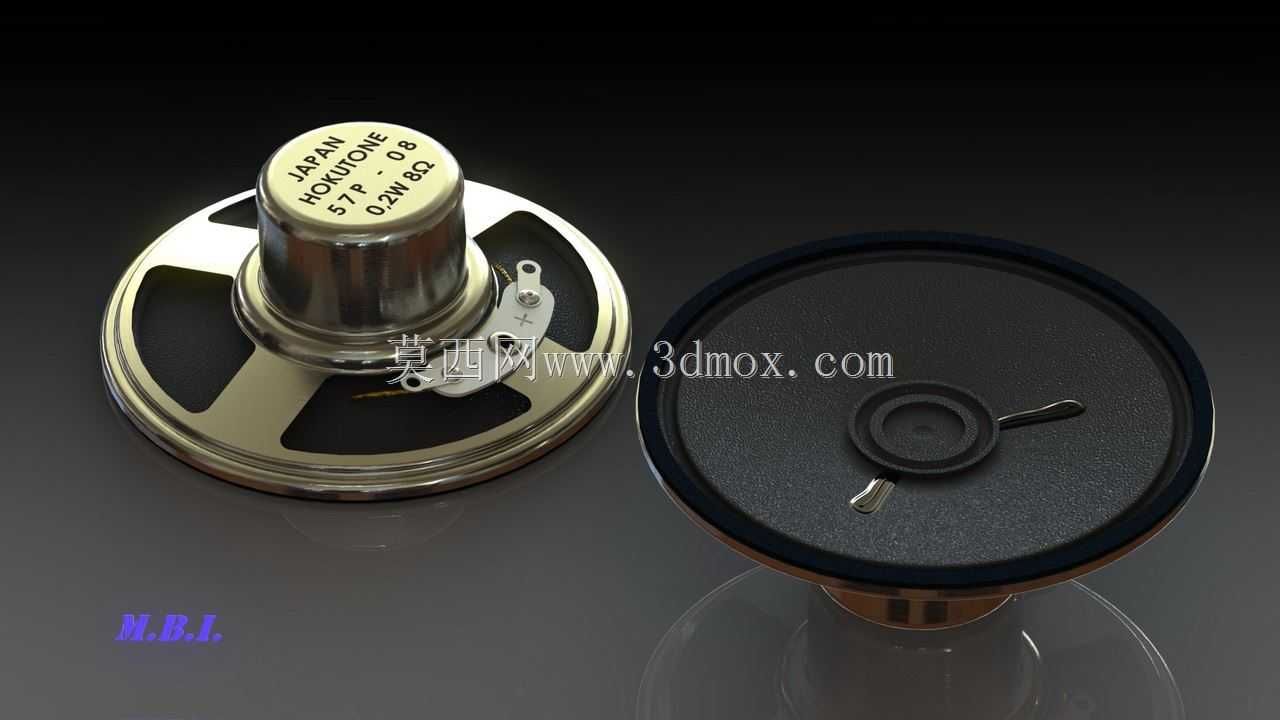

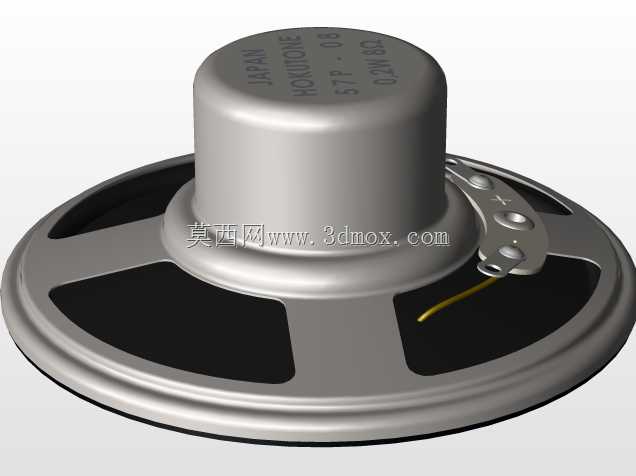

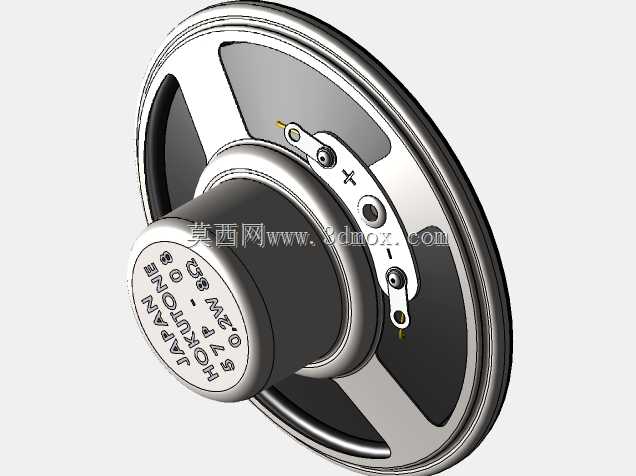

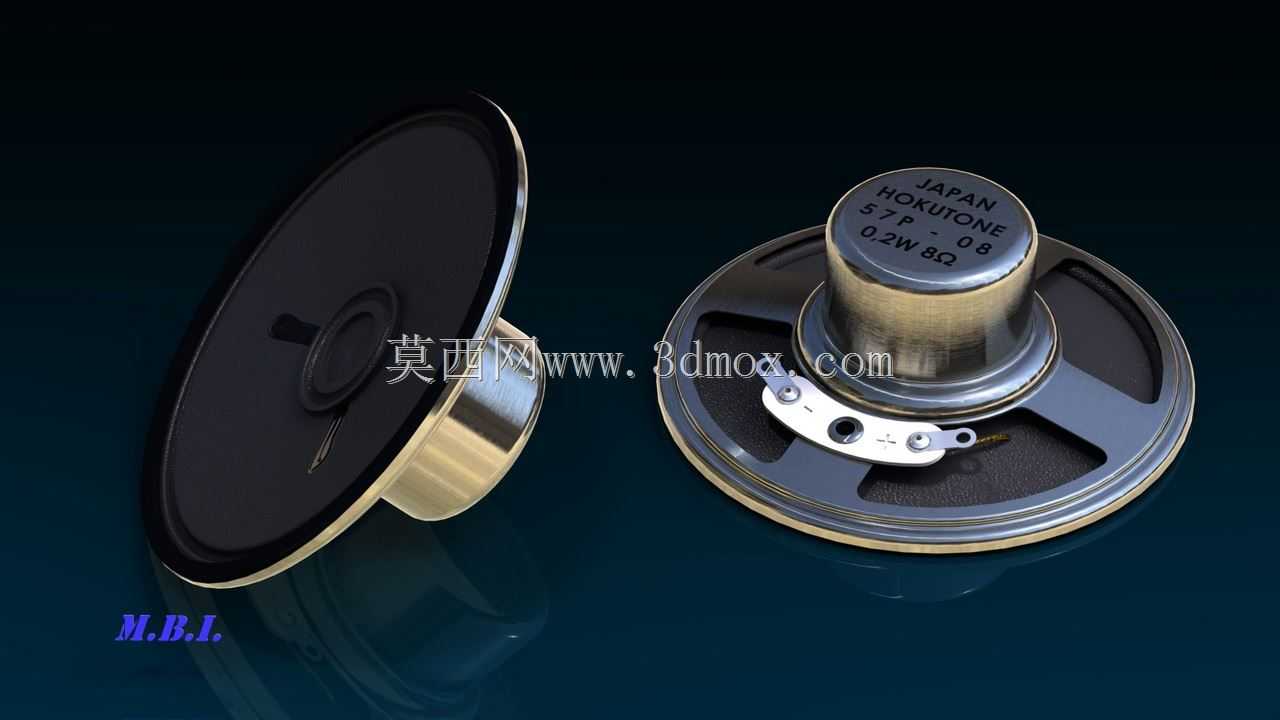

这款小尺寸全频喇叭是面向复古音频设备、小型桌面音响、老式收音机复刻场景设计的电声换能元件，核心作用是将音频电信号转换为可传播的机械声波，在小型音频播放设备中承担全频段声音重放的功能，适配对复古外观有要求的消费类音频产品、DIY音响改装、古董收音机维修替换等多个应用场景。从功能特性来看，这款喇叭采用经典的动圈式换能结构，磁路部分采用外露式金属导磁结构，既保证了磁隙的磁场强度，又还原了老式日系喇叭的复古金属质感，振膜采用复合纸质材料搭配阻尼涂覆层，能够在有限的尺寸下兼顾中频段的人声厚度与高频段的细节延展，适合近距离聆听场景下的声音重放，额定功率下的失真控制能够满足日常桌面音频播放的需求。在设计思路上，这款喇叭优先还原了上世纪中后期小型全频喇叭的外观特征，金属支架采用三辐式镂空设计，既减轻了整体重量，又能在安装后露出支架的金属光泽，契合复古音频设备的视觉风格；接线端子采用外露式焊片设计，既方便生产环节的快速焊接装配，也便于后期维修更换时的接线操作，磁钢顶部的标识区域采用蚀刻填漆工艺，还原了老式喇叭的标识排版风格，满足复古爱好者对细节还原的需求。从外形尺寸与安装边界来看，这款喇叭的整体直径为57mm，安装时可适配直径55-58mm的圆形安装开孔，整体高度为22mm，安装时需要预留至少25mm的纵深空间，避免磁钢部分与设备内部的其他元件产生干涉；支架边缘预留了三个均匀分布的安装孔位，可采用M2规格的自攻螺丝进行固定，安装孔的中心距适配多数老式小型收音机、桌面小音箱的原有安装位，替换原有部件时无需额外对壳体进行二次加工；喇叭的正面折环采用橡胶材质，既能够保证振膜往复运动时的顺性，也能在安装后起到一定的密封作用，减少喇叭背部的声波绕射对正面重放效果的影响。在实际应用中，这款喇叭既可以作为单全频单元使用在单声道复古收音机、小型蓝牙音箱中，也可以作为卫星箱单元搭配低音炮组成2.1声道音响系统，外露的金属结构不需要额外的装饰网罩就能呈现出复古工业质感，适合外露式单元的音响产品设计。
