工业级防水面板式RJ45以太网接插件

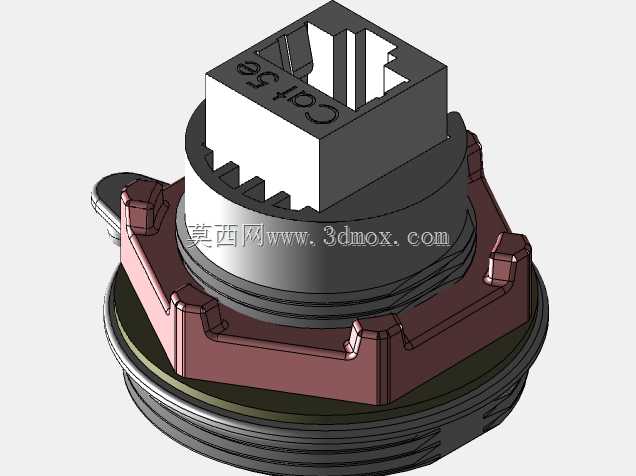

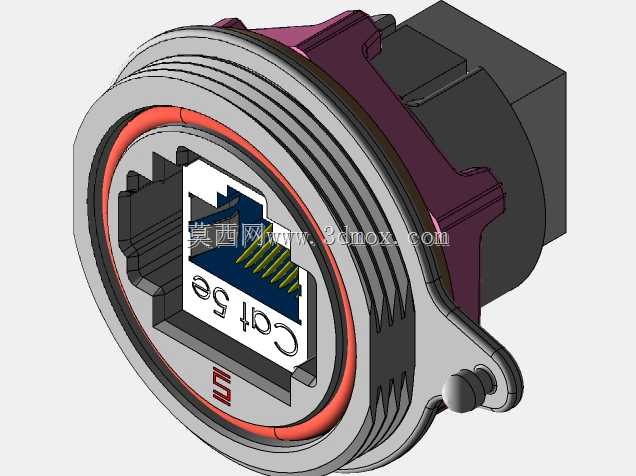

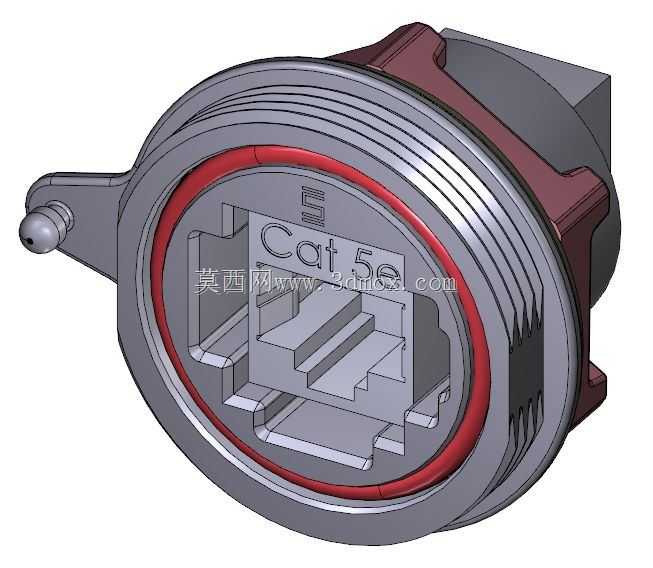

这款面板安装式以太网接插件，主要面向工业控制、户外通信基站、轨道交通车载设备、船载通信系统、室外安防监控机柜这类对接口防护等级有严苛要求的布线场景，解决普通RJ45接口裸露在外易受粉尘侵入、液体泼溅、外力拉扯导致网络连接中断的痛点，为设备端的以太网链路提供可靠的物理连接载体。在实际设备运行过程中，该接插件承担着以太网物理层的连接导通作用，可适配超五类及以下规格的以太网传输链路，支持百兆、千兆以太网的稳定数据传输，接口内置的标准8P8C接触端子采用弹性卡扣结构，插入标准水晶头后可自动卡紧锁止，避免设备运行过程中受振动、拉扯导致水晶头松脱，接口外围的红色环形密封胶圈在面板安装锁紧后，会紧密贴合设备面板的安装面，形成可靠的IP67级密封屏障，阻挡粉尘、水汽、喷淋液体进入设备内部，保护设备内部的电路板不受侵蚀。从设计思路来看，这款接插件采用了前后分体锁紧的安装结构，前端法兰盘带有定位止口，可嵌入设备面板预先开好的安装孔内，后端通过锁紧螺母与前端螺纹配合夹紧面板，无需额外打螺丝固定，安装过程便捷高效，适配厚度在1mm到5mm之间的金属或非金属设备面板；接插件外壳采用高强度锌合金压铸成型，表面做哑光喷塑处理，具备优秀的抗电磁屏蔽能力与抗冲击性能，可在强电磁干扰的工业车间环境中减少外界信号对以太网传输链路的干扰，同时侧面预留的防水尾缆接口可对接定制的密封护套，连接网线后可实现整条链路的全密封防护。在安装边界与尺寸适配方面，接插件前端法兰为圆形结构，直径适配行业通用的M25圆形面板开孔，安装时无需定制特殊开孔尺寸，可直接替换同规格的传统圆形航空插座，法兰盘厚度控制在3mm以内，不会突出面板过多影响设备整体外观；接插件后端的接线腔体长度为28mm，内部预留了充足的网线端接空间，无论是采用打线式还是焊线式的端接方式，都有足够的操作空间完成线缆端接，接插件整体的径向最大尺寸不超过35mm，在高密度排布的面板上，相邻两个接插件的中心距保持40mm即可互不干扰安装，满足多网口设备的密集布线需求。
