工业级HDMI面板式方形法兰连接器结构

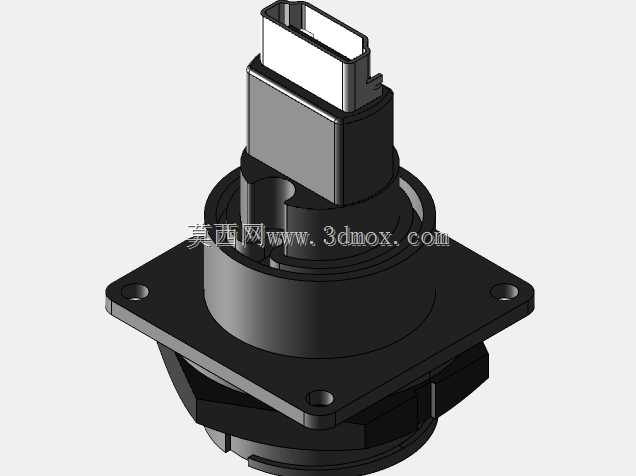

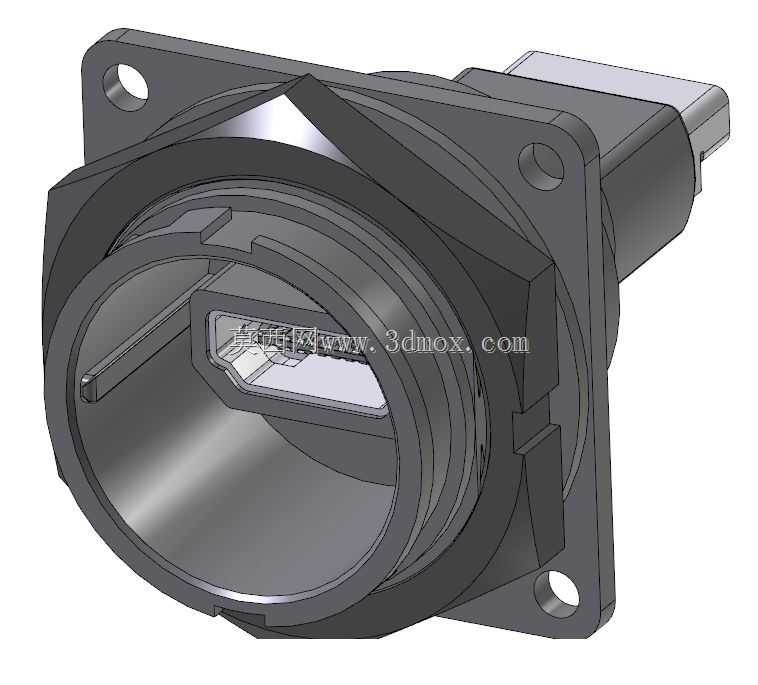

这款面板式HDMI连接器主要面向工业控制机柜、专业音视频矩阵设备、户外显示屏箱体、精密测试仪器等需要在设备面板上固定高清信号接口的场景，能够在设备外壳上提供稳定的HDMI信号接驳端口，避免线缆直接拉扯内部电路板，同时兼顾设备外观的规整性与接口的防护性能。在实际使用中，这类连接器承担着高清音视频信号的稳定传输作用，前端的标准HDMI接口可兼容常规HDMI公头线缆，后端可通过板载焊接或内部转接排线与设备内部的信号处理模块连通，方形法兰结构能够牢牢固定在设备面板的开孔位置，避免接口受插拔力作用发生移位、松脱，保障长期插拔使用下的连接可靠性。从功能特性来看，这款连接器采用金属外壳包裹内部胶芯与端子结构，金属壳体既可以屏蔽外界电磁信号对高清传输信号的干扰，降低信号丢包、闪屏、花屏的概率，也能提升接口整体的结构强度，相比普通板载直插式HDMI接口，能够承受更大的插拔力与侧向冲击力，适配工业场景下较为粗放的操作环境。在设计思路上，这款产品首先确定了法兰安装的核心结构，四个角的安装孔位可通过螺丝与设备面板锁紧，安装后法兰面与设备面板贴合紧密，可根据需求搭配防水胶圈实现面板位置的防尘防水能力；前端接口内部设置了定位凸台与防呆结构，能够引导公头准确插入，避免反插损坏内部端子；内部端子采用标准HDMI引脚排布，保证信号定义完全符合通用规范，无需额外转接即可实现标准HDMI信号的传输，后端的出线/接板结构做了限位设计，方便生产组装时与内部电路板快速对位，降低装配难度。在外形尺寸与安装边界上，这款连接器的方形法兰轮廓适配行业通用的面板开孔尺寸，法兰厚度控制在合理范围，不会过多占用面板内外的空间，前端接口伸出法兰面的长度经过优化，既能够保证公头完全插入啮合，也不会因为伸出过长容易受到磕碰；后端主体的直径与长度适配常规机柜内部的走线空间，安装时仅需在面板上开出对应尺寸的圆形通孔，对准四个螺丝孔位锁紧即可完成固定，安装边界清晰，不会和面板周边的其他接口、结构件发生干涉，能够适配多数标准尺寸的工业设备面板安装需求。
