简易圆柱螺旋扭转弹簧结构设计

　　这类小型圆柱螺旋扭转弹簧，在日常的机械结构设计里属于出镜率极高的弹性储能元件，很多人做项目时遇到需要提供复位扭矩、角度回弹的工况，第一反应都会先选这类结构做方案验证。不同于常见的拉伸或者压缩弹簧靠轴向形变提供力值，扭转弹簧的核心受力是绕簧体轴线的扭矩，簧丝截面承受的主要是弯曲应力，这一点在建模的时候就要把受力逻辑理清楚，不然很容易把力臂方向、旋向搞反，实际装配后出现回弹方向不对的问题。

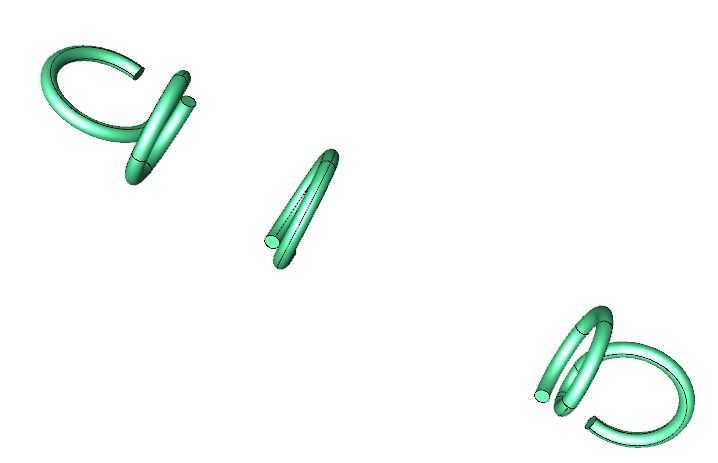

　　从结构上看，这个弹簧采用的是密圈圆柱螺旋结构，两端伸出的扭臂是直臂切边设计，没有做额外的挂钩或者弯折成型，这种设计的好处是加工门槛低，不需要复杂的端部成型工装，用常规的弹簧卷制设备就能完成生产，适合小批量项目试制阶段快速打样。建模的时候首先要确定簧丝直径，这个参数直接决定了弹簧能承受的最大扭矩，簧丝越粗，相同圈数和中径下能提供的复位扭矩越大，对应的安装空间占用也会提升，做结构匹配的时候要先算好安装位的径向空间，避免簧体和周边结构件发生运动干涉。

　　实际应用场景里，这类弹簧常被用在小型翻盖结构的复位、电器开关的触点回弹、夹具的快速夹紧复位、小型门锁的锁舌回弹这些位置，比如很多便携设备的翻盖阻尼结构，就会用这类小扭转弹簧提供恒定的复位力矩，让翻盖在开合过程中保持均匀的阻尼感，不会出现突然松脱或者卡滞的情况。设计扭臂长度的时候要特别注意，扭臂的长度直接影响力臂值，相同的簧体扭矩下，扭臂越长，端部能输出的力值越小，对应的行程角度范围越大，做结构布局的时候要提前算好扭臂的活动空间，确保弹簧在最大扭转角度下，扭臂不会碰到周边的安装壁或者其他运动零件。

　　建模过程中，螺旋圈的节距设置要贴合实际加工情况，密圈扭转弹簧的节距一般略大于簧丝直径，预留出扭转时簧圈之间的微小间隙，避免弹簧受扭时相邻簧圈发生摩擦磨损，影响使用寿命。端部的扭臂和簧体的过渡位置要做圆滑的圆角过渡，不能出现直角尖角，不然实际使用的时候这个位置会出现应力集中，反复扭转几次就容易从过渡位置断裂，很多新手建模的时候容易忽略这个细节，直接把扭臂和簧圈做直角连接，打样出来的零件疲劳寿命根本达不到设计要求。

　　安装边界方面，这类弹簧一般是套在定位销轴上使用，所以簧体的内径要比定位销轴的外径大0.1到0.2毫米，间隙太小的话装配困难，弹簧扭转的时候还会和销轴发生摩擦，增加额外的阻力；间隙太大的话弹簧工作时容易出现偏摆，导致扭臂的受力方向偏移，长期使用会出现扭矩衰减的问题。定位销轴的长度要能覆盖整个簧体的轴向长度，两端最好有限位结构，避免弹簧工作时沿轴向窜动，导致扭臂脱出受力位。

　　做结构验证的时候，要重点核对最大扭转角度下的弹簧应力，不能超过簧丝材料的许用弯曲应力，常用的碳素弹簧钢丝做这类小弹簧的话，一般许用弯曲应力能到簧丝抗拉强度的80%左右，只要设计的最大扭转角度下应力在这个范围内，正常使用的疲劳寿命都能满足项目需求。另外弹簧的旋向也要和工作时的扭转方向匹配，一般要让弹簧工作时的扭转方向是让簧圈越拧越紧的方向，这样能避免簧圈在受力时出现松散的情况，保证扭矩输出的稳定性。

　　很多做小型项目的工程师在选这类弹簧的时候，容易直接照搬现有标准件的参数，但实际项目里的安装空间、需要的扭矩值往往和标准件有偏差，这时候自己做参数化建模就很有必要，通过调整簧丝直径、簧圈中径、有效圈数、扭臂长度这几个核心参数，就能快速匹配出符合项目需求的弹簧结构，不用反复找标准件凑参数，也能减少后期装配调试时的修改量。这个弹簧的结构做了简化处理，没有多余的特殊结构，就是为了适配项目快速试制的需求，不需要复杂的加工工序，拿到模型就能直接出图打样，缩短项目的开发周期。
