波浪齿弹性锁紧开口销结构

　　这类带连续波浪齿槽的弹性销，在工程机械、轨道交通、农机、家电、自动化输送线里都很常见，属于典型的无螺纹轴向限位与铰接定位件。很多设备现场维护时，销轴受冲击载荷后容易出现周向窜动、径向松脱，普通圆柱销靠过盈配合压入，多次拆装后孔壁会被拉伤，而开口弹性销依靠自身卷制筒体的径向张力持续贴紧销孔内壁，波浪形联锁齿沿轴向形成分段咬合区，在振动工况下能把剪切力分散到多个齿位，避免单点应力集中导致销体弯折。做结构选型时，首先要确认安装基体的销孔公差：这类弹性销推荐配H12级钻孔，孔口必须做0.3~0.5mm的倒角，压入前销体的开口槽要对准载荷剪切方向，不能让开口缝正对铰接副的摆动平面，否则反复交变载荷会让槽口边缘出现疲劳裂纹。

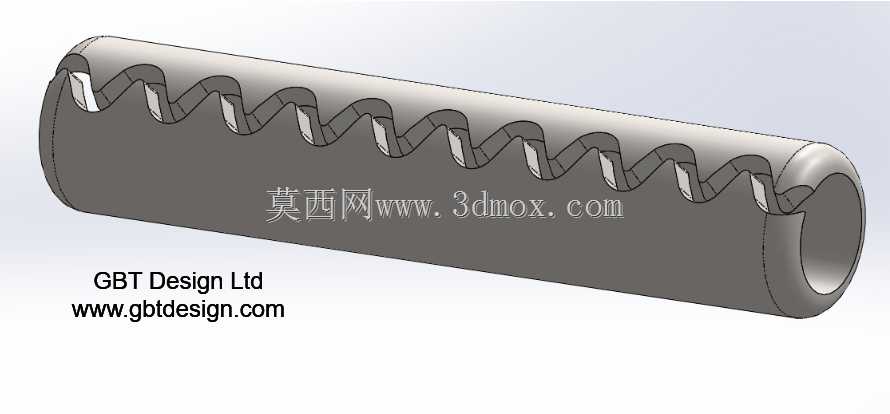

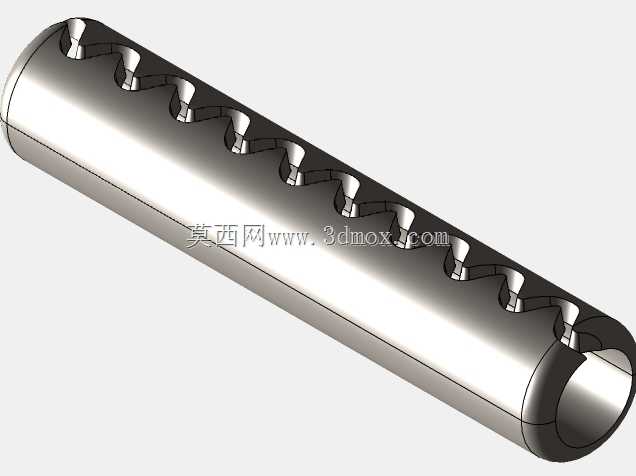

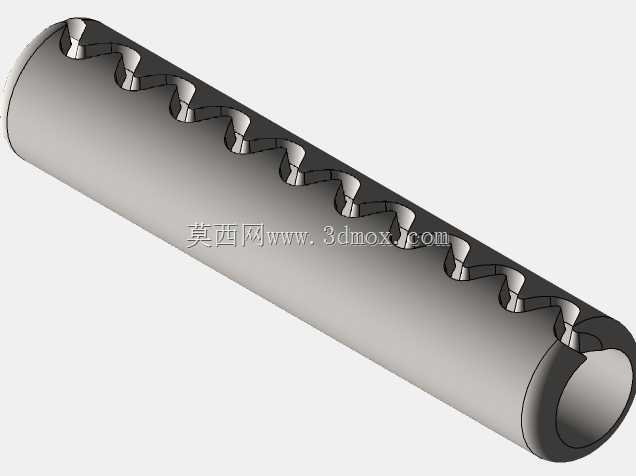

　　从三维建模的实操角度，这个零件的核心特征是薄壁卷圆筒体加轴向贯通的波浪形切口，建模时不能直接用实体拉伸切槽——实际冲压卷制的销体，切口两侧的齿形是互相嵌合的联锁结构，自由状态下销的外径比标称销孔大0.2~0.5mm，压入孔内后筒体被压缩，开口槽的波浪齿互相错位抵紧，既不会完全闭合卡死，也不会在振动中张开脱出。很多新手建模时会把齿槽做成均匀矩形缺口，忽略了齿顶的圆角过渡：实际量产的弹簧销齿根圆角至少要做到料厚的0.3倍，否则热处理后齿根位置会出现淬火裂纹，装配压入时直接崩断。

　　现场应用里，这类销最常用在三个场景：第一是输送机链条的铰接定位，替代传统的开口销加平垫圈组合，链条高速运行时泥沙粉尘会进入销孔，弹性销的持续张力可以自动补偿孔壁磨损产生的间隙，不用频繁拆换垫片；第二是农机具的旋转刀座固定，田间作业冲击载荷大，普通圆柱销受冲击后会从孔里反向弹出，波浪齿的联锁结构在销体受轴向冲击力时，相邻齿的斜面会产生径向分力，把销体进一步撑紧在孔内，防松效果远优于直槽弹性销；第三是家电、小型设备的塑料壳体铰链，塑料销孔的蠕变特性会让普通过盈销慢慢松脱，弹性销的恒定径向张力可以在塑料件老化收缩后依然保持锁紧力。

　　设计校核阶段要重点核对两个边界：一是销的有效剪切长度，双剪切面工况下，销的筒体长度要比两侧铰接板的总厚度小0.1~0.2mm，不能让销端面突出板件后被其他运动部件剐蹭，也不能太短导致剪切面落在筒体的波浪齿缺口区域，正确的布置是让两个剪切面都落在齿间的完整筒体段；二是压入力与推出力的匹配，标称直径6mm的65Mn弹簧销，压入力通常在800~1200N，最小推出力不能低于400N，如果建模时把料厚设得太薄，压入后筒体张力不足，振动环境下几小时就会松脱，料厚太厚则压入时需要的力超过装配工位的压装设备上限，还会把铝合金、铸铁材质的销孔直接撑裂。

　　另外要注意，这类销不能用于需要频繁相对转动的铰接副——它的核心作用是固定、防松、抗剪切，不是滑动轴承衬套，如果铰接位置需要销轴随摆臂同步转动，要在弹性销和转动件之间加装衬套，让弹性销只负责把销轴锁死在机架侧，转动配合面落在衬套内径上。建模完成后做运动干涉检查时，要模拟销压入后的压缩状态：自由状态外径大于销孔的部分会被挤压变形，装配体里不能按照自由尺寸做干涉校验，要把销体设置为可变形零件，模拟压入后筒体收缩、齿面贴合的实际状态，才能准确判断周边零件的间隙是否合理。
