Husqvarna自动割草机替换刀片结构

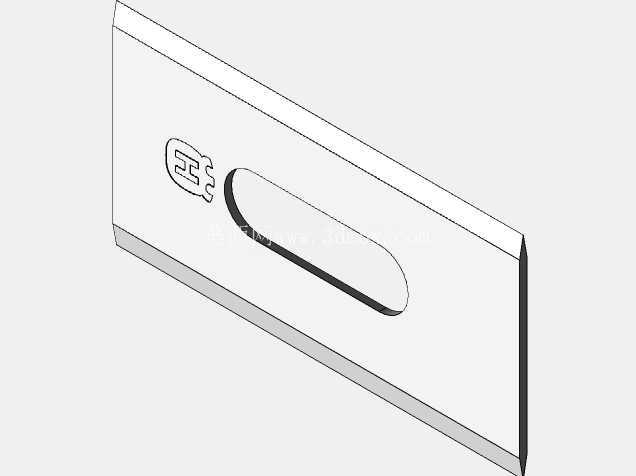

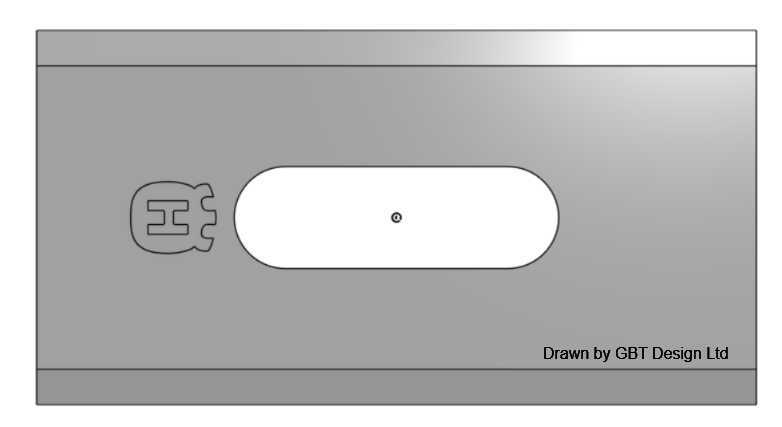

　　从实际使用场景出发，这款刀片采用扁平矩形的主体结构，整体厚度控制在适配刀盘安装槽的公差范围内，避免安装后出现旷量晃动，高速旋转时不会因为偏心产生额外振动，降低机器人行走电机与刀盘驱动的负载。刀片中部设计的长圆形安装孔，是针对机器人割草机快换刀座的结构做的适配，长孔结构允许刀片在安装时存在小范围的位置调整，抵消刀座加工带来的尺寸公差，同时孔位中心的定位凹点，能和刀座上的定位凸点精准嵌合，安装时不需要反复对位，拧紧固定螺丝后即可保证刀片的旋转半径符合设计要求，不会出现刀片探出长度过长打草边、或是探出过短切割幅面不足的问题。刀片一侧的冲压标识区域，是做的动平衡校准标记，建模时保留该结构是为了后续做有限元分析、加工生产时可以直接对应动平衡校正的点位，避免高速旋转时因为质量分布不均产生振动噪音。刃口部分采用平直双边刃设计，区别于普通手推割草机的翘边刃口，机器人割草机因为是低转速连续切割，平直刃口在切割软质草茎时切口更整齐，不会出现扯断草茎导致的草叶枯黄问题，同时刃口做了小角度的钝化处理，避免刀片碰到硬质杂物时出现崩口，延长单次打磨后的使用周期。园林养护场景中，自动割草机器人的作业效率与修剪效果，核心取决于切割刀片的结构设计与安装适配性，这款适配Husqvarna系列机器人割草机的刀片，是针对现有市面机型刀片磨损快、安装对位不准、切割留茬不齐等实际作业痛点完成的结构复刻与优化建模。日常庭院自动割草作业时，刀片随机器人底盘的刀盘高速旋转，完成对草坪草茎的连续切割，作业过程中刀片会频繁接触草茎、泥土、偶尔碰到小石子或硬质杂物，因此刀片的结构强度、刃口角度、安装定位精度直接决定了修剪质量与刀片使用寿命。

　　设计这款刀片模型时，完全参照实际在用的磨损刀片实测尺寸逆向绘制，所有安装边界尺寸都和原装刀座的配合公差做了匹配，长圆形安装孔的长度、宽度、中心定位点的位置都严格按照实物测绘尺寸建模，刀片主体的长宽尺寸适配Husqvarna对应机型的刀盘旋转半径，安装后刀片外端到刀盘中心的距离刚好覆盖设计的切割幅面，不会和机器人底盘的护圈、行走轮产生运动干涉。建模过程中特意保留了刀片的厚度方向的拔模斜度，因为这类刀片一般采用冲压工艺量产，微小的拔模斜度能保证冲压生产时顺利脱模，不会出现卡模导致的零件变形。

　　针对园林作业中刀片容易磨损的问题，模型的刃口部分做了等厚度的实体设计，后续如果要做刃口耐磨涂层的仿真分析，或者是改款做加厚刃口的优化设计，都可以直接在现有模型基础上修改参数，不需要重新绘制主体结构。实际作业中，这类刀片属于易损件，一般每工作几十个小时就需要检查刃口磨损情况，磨损严重后直接更换，因此模型的结构完全适配量产的冲压工艺，不需要额外做复杂的机加工工序，开模后可以直接批量冲压生产，成本控制符合园林工具易损配件的定价区间。安装时只需要将刀座上的固定螺丝拧松，把旧刀片取下，将新刀片的长圆孔对准螺丝，定位凹点卡入刀座凸点后拧紧螺丝即可，整个更换过程不需要专用工具，普通用户在家就能完成操作，不需要专业售后人员上门。

　　刀片整体采用平直的外形设计，没有多余的凸起结构，旋转过程中不会产生额外的风阻，能降低刀盘电机的功耗，延长机器人单次充电的作业时长。同时刀片的边角都做了微小的圆角处理，避免安装时划伤操作人员，也能减少高速旋转时碰到硬质障碍物出现的崩边概率。从结构设计的角度看，这款刀片没有复杂的曲面结构，所有特征都是规则的拉伸、切除特征，不管是做加工工艺仿真，还是做装配干涉检查，都能快速完成参数调整，适配不同型号的割草机器人刀座时，只需要修改长圆孔的尺寸、刀片主体的长宽参数，就能快速衍生出适配其他机型的刀片模型，不需要重构整个零件的建模树。
