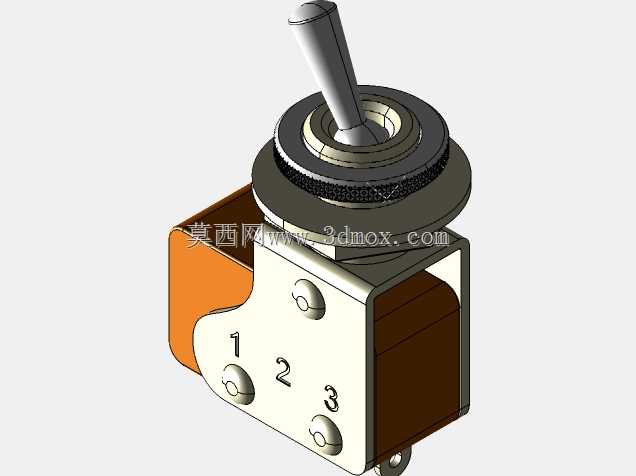

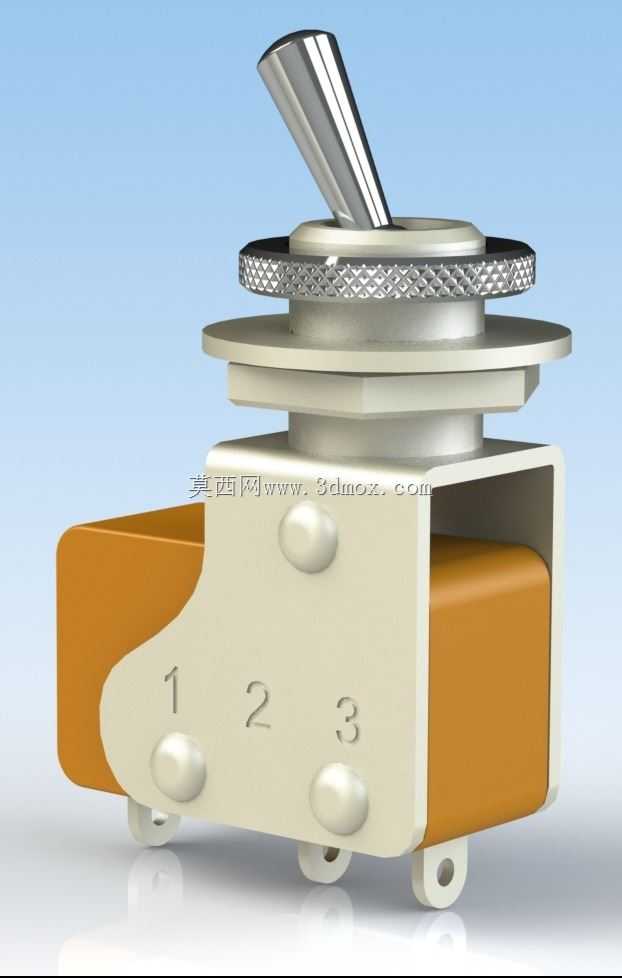

三档位钮子式MT1拨动开关结构设计

这款三档位拨动开关是低压电控回路中常用的手动操作元件，广泛应用在工业控制机柜、小型机电设备、测试仪器、特种改装车辆、航空机载小功率电控回路中，承担回路通断、档位信号切换、多通路选通的核心功能，适合需要人工快速切换工作状态、操作反馈清晰的使用场景，相比普通按键开关具备档位定位明确、误触概率低、耐环境性能好的优势，可在存在轻度振动、温湿度波动的工业场景下长期稳定工作。

从功能特性来看，这款开关采用三档位定位结构，拨杆可在三个稳定位置停留，对应三路独立的触点通断状态，操作时带有清晰的档位顿挫反馈，操作人员无需目视即可确认档位切换到位；开关本体采用绝缘基座搭配金属安装法兰的结构，基座部分使用耐温绝缘材料压制，可隔绝带电触点与安装面板，避免出现漏电、爬电问题，金属安装法兰带滚花锁紧螺母，可适配不同厚度的设备面板安装，安装后结构稳固，不会因长期拨动出现松动移位。触点部分采用银合金材质，接触电阻低，可承载小功率控制回路的额定电流，不会因长期通断出现触点氧化、接触不良的问题。

设计过程中优先考虑了操作手感与安装适配性，拨杆采用锥形金属结构，表面光滑无毛刺，拨动时施力方向符合人体操作习惯，单指即可完成档位切换；基座侧面的数字标识清晰对应三个档位的接线位，方便装配人员快速完成接线，避免错接线路。外形尺寸方面，开关整体采用圆形法兰安装结构，法兰直径适配行业通用的面板开孔尺寸，安装螺母为标准细牙螺纹，无需额外定制开孔即可替换同规格的传统钮子开关；基座下方的接线端子采用焊片式结构，既可以焊接导线，也可以搭配标准接线端子压接，适配不同的装配工艺需求，接线端子之间预留了足够的电气间隙，可满足低压电控回路的绝缘安全要求。安装边界上，开关装入面板后，面板后方仅需预留较小的纵深空间即可完成装配与接线，适合在内部空间紧凑的小型设备、手持控制盒中使用，拨杆的摆动角度经过合理设计，拨动时不会与面板上的其他元件、标识发生干涉，操作行程适中，既不会因行程过短导致误切换，也不会因行程过长造成操作不便。
