轴向引线直插式碳膜通孔电阻

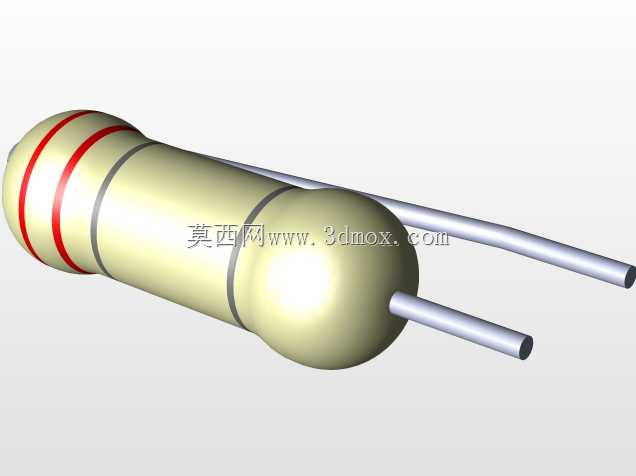

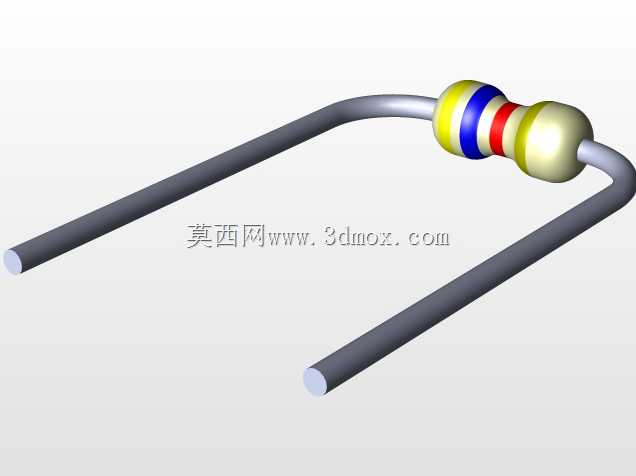

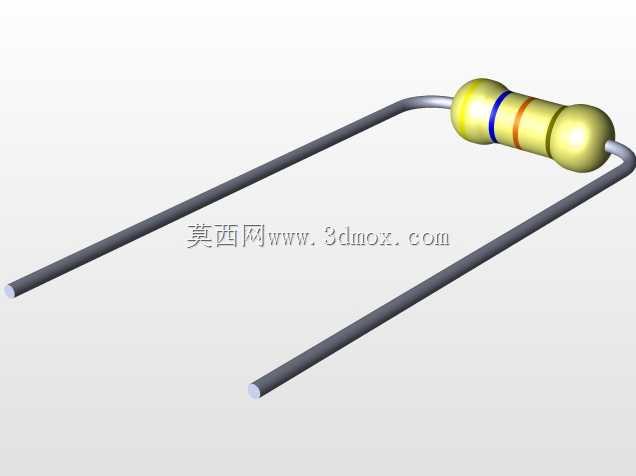

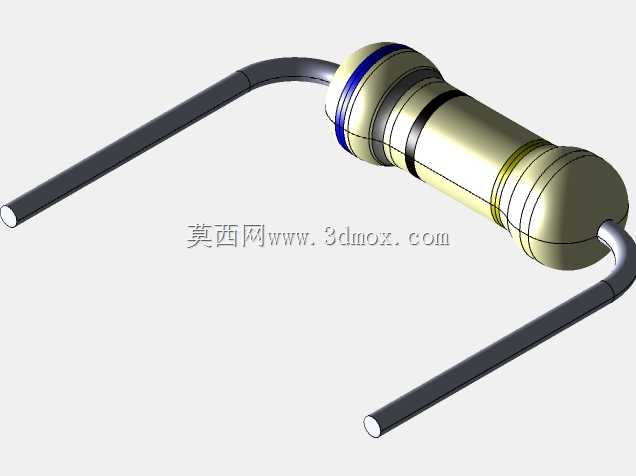

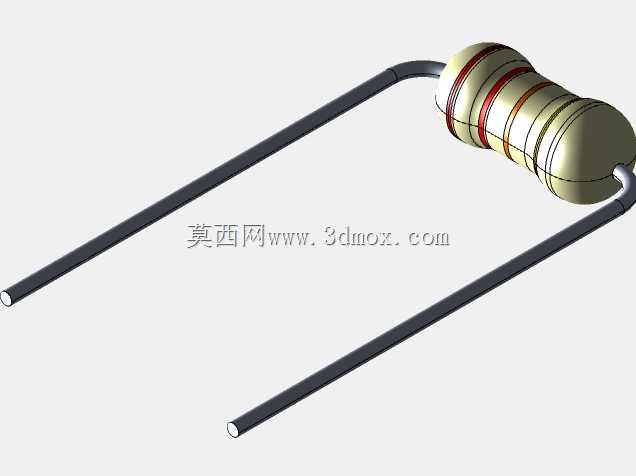

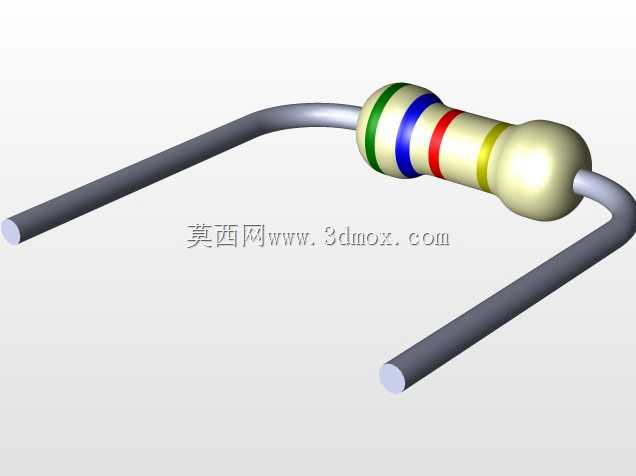

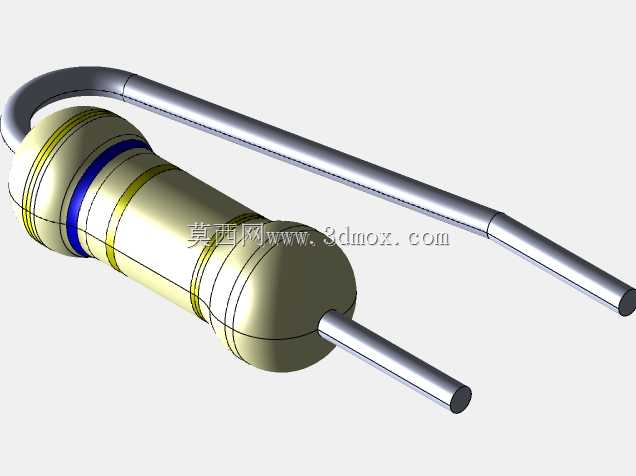

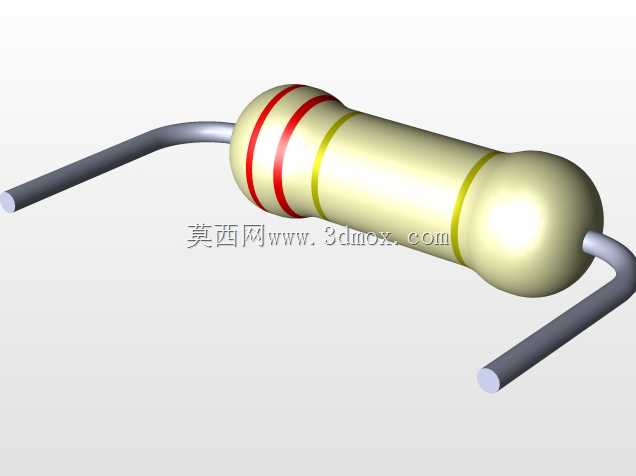

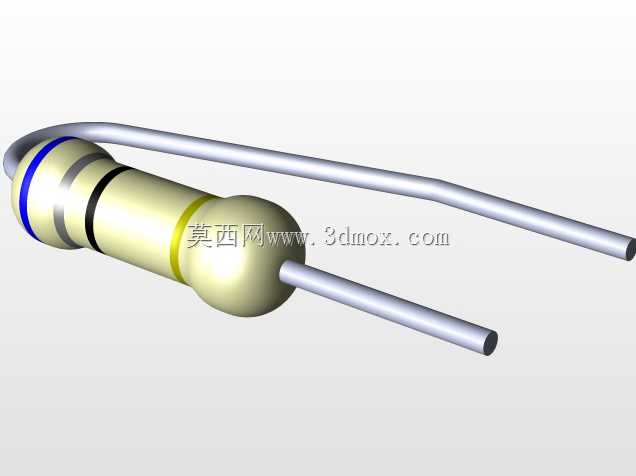

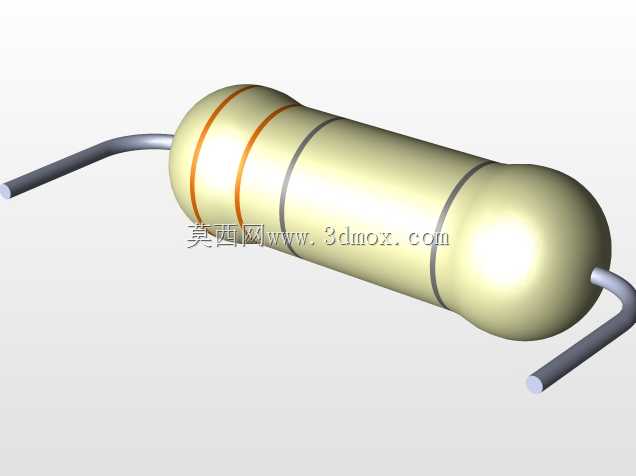

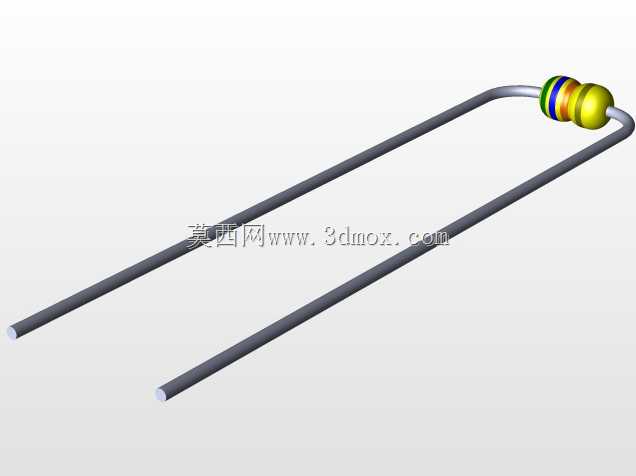

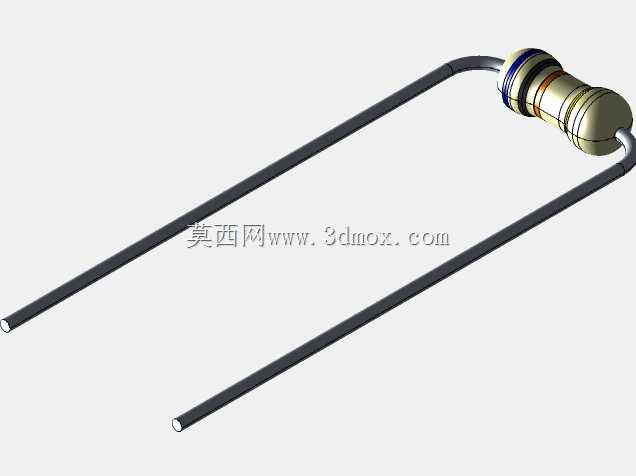

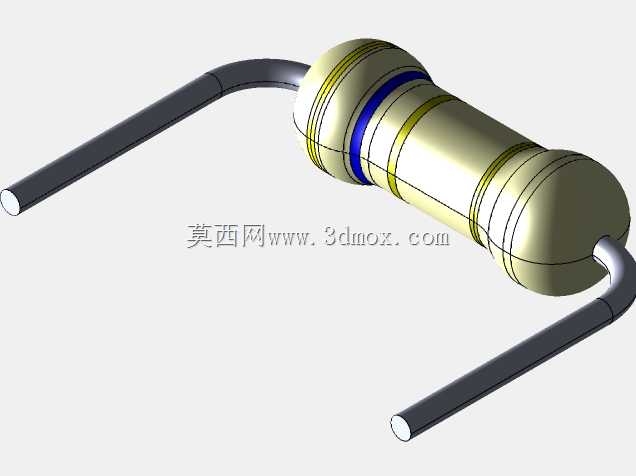

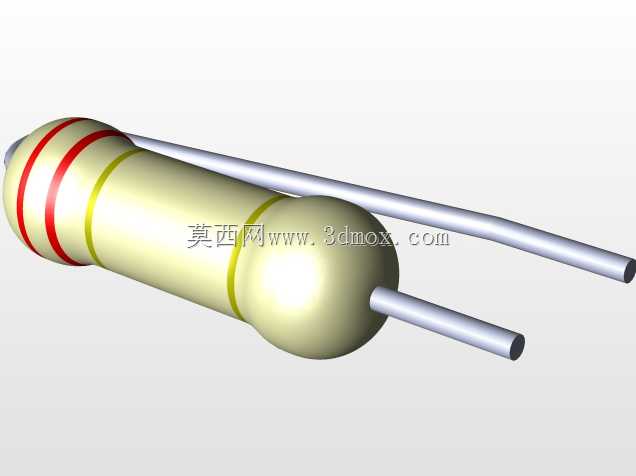

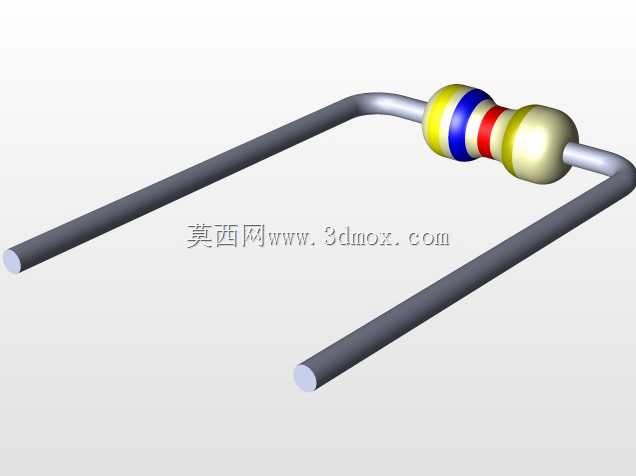

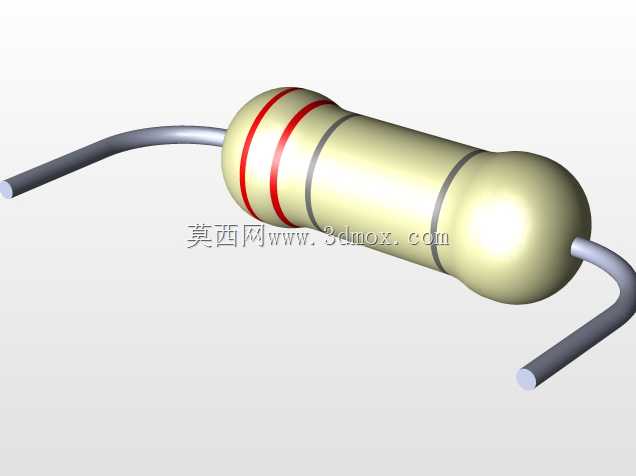

这款轴向引线直插通孔电阻是电子电路领域应用最广泛的被动基础元器件之一，日常主要应用在消费类电子主板、工业控制电路板、电源适配模块、家电控制板、通信设备板卡等场景中，承担电路分压、限流、负载匹配、信号衰减等核心功能，是保障电路稳定运行不可或缺的基础元件。从实际使用场景来看，这类通孔电阻适配传统波峰焊、手工焊的加工工艺，相比贴片电阻拥有更高的功率耐受冗余，在大电流冲击、高温工作环境下的可靠性表现更突出，常被布置在电源输入回路、功率驱动回路等工作负荷较高的电路位置，也广泛应用在教学实验、电路原型打样等需要频繁调整元件参数的场景中，方便操作人员快速更换调整。从产品功能特性来看，这款电阻采用经典碳膜电阻结构，陶瓷基体表面沉积碳质电阻膜，通过刻槽工艺调整阻值精度，外部包裹阻燃环氧涂覆层实现绝缘与机械防护，两端金属帽连接引出的镀锡铜引线，具备阻值范围宽、温度系数稳定、瞬时过载能力强、成本可控的优势，能够满足绝大多数常规民用、工业级电路的使用需求。在设计思路上，模型还原了直插通孔电阻的典型结构特征：主体为两端收窄的圆柱状陶瓷基体，表面的色环标识按照通用电阻色标规则排布，可直观标识电阻的阻值与精度等级；两根平行的轴向引线做了成型弯折处理，适配标准PCB板的通孔安装间距，引线末端做了圆滑处理，避免穿板时刮伤PCB孔壁的铜箔层。从安装边界与尺寸适配来看，这类电阻的主体直径、引线长度、引线线径都遵循通用通孔电子元件的行业标准，能够适配市面上绝大多数通用PCB的通孔孔径与焊盘尺寸，安装时引线穿过PCB板的对应通孔后在焊接面做弯脚固定即可完成装配，不需要额外定制安装结构，可直接适配标准化的波峰焊生产流水线，也适合手工焊接的小批量生产与维修场景。模型完整还原了产品的外观细节，包括环氧层的哑光质感、色环的排布位置、引线的弯折角度与金属质感，可用于电路装配仿真、PCB布局干涉检查、产品结构展示、电子教学演示等场景，帮助设计人员提前确认元件与周边结构的安装间隙，避免生产阶段出现元件干涉、装配不到位的问题。
