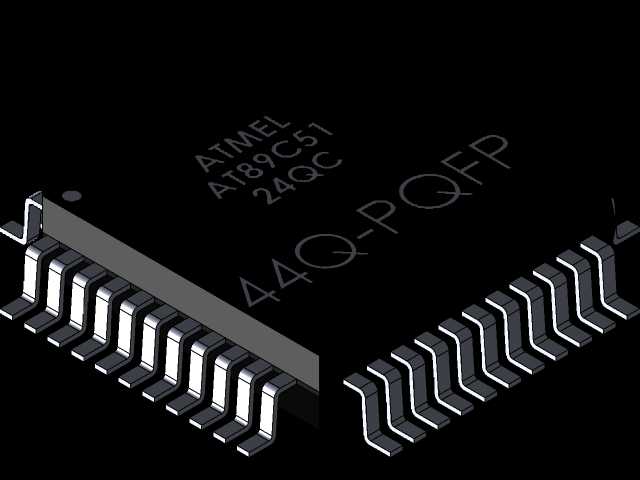

AT89C51单片机PQFP44封装结构

　　在工业控制板卡、嵌入式开发验证板、小型智能终端设备的硬件设计环节，封装级的三维结构模型是PCB布局、结构干涉校验、装配工艺验证环节不可或缺的基础参考资料，本次呈现的是ATMEL旗下AT89系列51内核单片机的PQFP44塑封扁平封装结构，这类封装是8位通用单片机领域应用极为广泛的表贴封装形式，覆盖从消费类小家电控制板、工业现场数据采集模块、教学实验开发板到小型智能传感节点的海量应用场景。

　　从实际设备用途来看，该封装对应的AT89C51单片机是经典的8位可编程微控制器，内置Flash程序存储模块，可反复擦写程序，适配各类低复杂度逻辑控制场景，而PQFP44封装的结构设计，核心是在有限的板面空间内实现44个引脚的电气互联，同时兼顾芯片散热、焊接可靠性、批量生产装配的工艺兼容性。不同于直插DIP封装的通孔焊接形式，PQFP封装的引脚从封装本体四个侧面呈鸥翼状向外引出，引脚间距为标准的0.8mm，这类引脚形态在回流焊过程中能够更好地释放焊接应力，减少虚焊、引脚共面性不良导致的焊接缺陷，同时鸥翼形的引脚结构也便于后期维修拆焊，对于小批量试制的板卡来说维修便利性远高于BGA类隐藏引脚的封装。

　　从设计思路层面拆解这个封装结构，首先是封装本体的尺寸边界，标准PQFP44封装的塑封本体外形为正方形，本体边长尺寸为10mm，本体厚度为常规塑封芯片的1.4mm，引脚成型后整体的占位尺寸（含引脚外伸长度）为12mm见方，这个尺寸边界是PCB布局时必须严格遵守的安装禁区，在结构设计时，芯片周边3mm范围内不能布置高于芯片本体的结构件，避免装配时出现结构干涉，同时要预留出回流焊后AOI检测的视觉空间，以及手工返修时烙铁操作的避让空间。引脚的成型设计是这类封装的核心结构细节，每个引脚从塑封本体引出后先水平向外延伸0.5mm，再向下弯折形成焊接段，焊接段的长度为1.2mm，弯折处的圆弧半径严格控制在0.2mm，避免弯折过程中引脚金属基材出现微裂纹，影响长期使用的机械可靠性，引脚的共面度公差控制在0.1mm以内，保证回流焊时每个引脚都能与PCB焊盘充分接触，减少焊接不良率。

　　在实际工程应用中，这个封装结构的三维模型可直接用于PCB设计阶段的3D布局校验，很多初级硬件工程师在布局时往往只考虑二维层面的焊盘对齐，忽略芯片本体与周边接插件、电容、散热片的高度干涉，比如在芯片旁布置高度2mm的铝电解电容时，如果二维布局间距留的不足，实际装配时电容就会顶到芯片塑封本体，导致芯片无法贴装到位，甚至压裂塑封本体损坏芯片晶圆。另外在做整机结构的热仿真时，该模型的本体尺寸、引脚分布参数也可作为基础输入，评估芯片工作时的散热路径——PQFP封装的散热主要通过引脚将热量传导到PCB的铜箔走线，其次通过塑封本体表面向空气对流散热，因此在布局时尽量在芯片下方的PCB层布置大面积的接地铜箔，通过引脚将热量传导到铜箔上提升散热效率，这些设计验证工作都需要精准的封装三维模型作为支撑。

　　从装配工艺的角度看，该封装的引脚分布在四个侧边，每个侧边均匀分布11个引脚，引脚的宽度为0.4mm，相邻引脚之间的间隙为0.4mm，这种尺寸设计适配常规的SMT钢网开孔工艺，钢网厚度选择0.12mm时就能保证每个焊盘的锡膏量均匀，不会因为锡膏过多导致相邻引脚连锡短路。模型还原了塑封本体表面的标识印刷区域、引脚的金属镀层质感、本体一角的定位圆点标记——这个定位标记是SMT贴装时的视觉识别基准，贴片机通过识别这个圆点来判断芯片的贴装方向，避免芯片贴反导致整块板卡报废，在三维模型中还原这个标记，也能在结构评审时直观确认芯片的安装方向，避免设计阶段出现引脚定义错位的问题。

　　很多嵌入式开发的结构设计人员在做板卡堆叠设计时，还会参考这个封装模型来设计板卡的加固结构，比如在振动工况下使用的工业控制板，会在芯片对角位置点胶固定，点胶的位置不能覆盖引脚，同时要避开芯片表面的定位标记，这些细节的位置判断都需要精准的三维模型作为参考，避免点胶位置不当影响后续的检测与维修。另外在做教学演示、生产装配培训时，这类等比例的封装模型也能帮助新入行的工艺人员、装配人员快速熟悉PQFP封装的结构特点，掌握这类表贴芯片的焊接、返修操作要点，减少操作失误带来的元器件损耗。
