STM32F407VGT6核心开发板结构设计

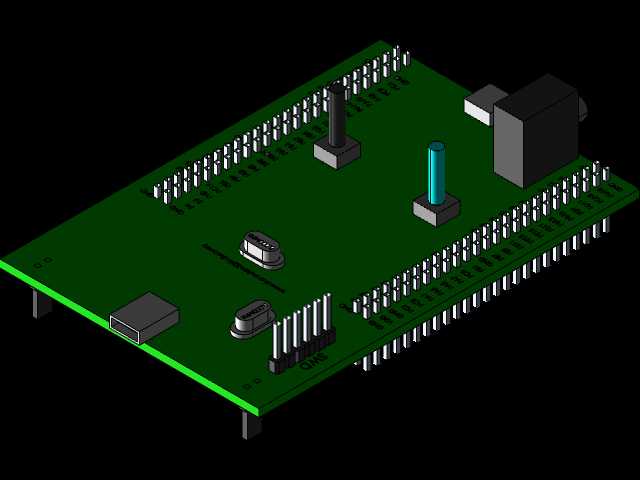

在嵌入式开发、工业控制终端、小型智能设备原型验证场景中，STM32F407VGT6核心板是应用频次极高的主控载体，这类板卡的三维结构设计，直接决定了其在不同设备壳体中的适配性、外设安装的兼容性以及后期量产组装的效率。做这块板的结构设计时，首先要锚定核心芯片的布局边界，STM32F407VGT6采用LQFP100封装，引脚排布密度高，设计时要给芯片四周预留足够的焊盘操作空间，同时要兼顾板上其他功能元件的排布逻辑，避免信号走线与结构安装位产生冲突。从实际应用场景来看，这类核心板常被嵌入到工业数据采集终端、小型物联网网关、教学实验设备、简易运动控制单元中，所以板卡的外形尺寸要适配通用的壳体安装槽位，常规设计中板厚采用1.6mm标准FR4板材厚度，四角预留M2规格的安装固定孔，孔位边缘做金属化包边处理，既保证安装时的结构强度，也能避免安装过程中板材出现开裂。板上元件的排布遵循功能分区的思路，电源输入接口放置在板边一侧，通常选用MicroUSB或者Type-C接口作为供电与程序下载的共用接口，接口突出板边的尺寸要控制在合理范围，避免插入线材后与壳体侧壁产生干涉；晶振元件要紧贴主控芯片的时钟引脚放置，结构上要给晶振预留足够的高度空间，同时避免与上方可能存在的屏蔽罩结构产生冲突；排针引脚采用双排直插设计，沿板卡两个长边排布，引脚伸出板面的高度统一为8mm，既满足杜邦线插接的操作空间，也适配市面上通用的排针座对接高度，在做三维结构建模时，要精准还原每一根排针的位置与直径，避免后期做外壳开孔时出现对位偏差。板上的复位按键、用户按键要放置在便于操作的板边位置，按键的按压行程要在结构设计时预留足够的活动空间，按键帽高出板面的高度控制在2.5mm左右，既不会因为过高容易被误触，也不会因为过矮导致按压操作困难。电源指示、运行状态指示灯放置在靠近接口的板边区域，灯珠的发光角度要朝向板卡外侧，便于用户在设备外部就能观察到运行状态，建模时要还原灯珠的聚光结构，避免后期做壳体导光柱设计时出现光线偏移。在安装边界的考量上，板卡背面的元件高度要严格控制，最高的元件通常是底部的滤波电容，高度不超过3mm，这样板卡可以直接贴合安装在设备内部的支撑柱上，不需要额外预留背部避让空间；板卡正面的最高元件通常是电源稳压模块或者外接的晶振座，高度控制在12mm以内，适配绝大多数小型嵌入式设备的内部腔体高度。做这类电路板的三维建模时，不能只做平面的板型轮廓，要把每一个外接元件的实际外形、安装高度、引脚位置都精准还原，因为在做整机结构装配时，核心板与周边的显示屏模块、通信模块、接线端子模块的位置配合，都需要依赖精准的三维模型做干涉检查，比如当核心板与LCD屏叠层安装时，要确认板上最高的元件不会顶到屏幕的背面，排针的位置不会与屏幕的FPC排线产生交叉干涉；当核心板安装在导轨式外壳内部时，要确认板边的接口与外壳上的开孔位置完全对齐，插拔线材时不会被壳体边缘挡住。从结构设计的实用性角度出发，这类核心板的外形尽量采用规整的矩形设计，避免出现异形的突出结构，这样既可以降低板材裁切的加工成本，也能提升在不同设备中的通用性，安装孔的位置要形成对称的支撑结构，四个固定孔锁紧后板卡不会出现翘曲变形，避免因为板型形变导致元件虚焊或者引脚接触不良。在实际的项目开发中，很多工程师做结构设计时容易忽略板上元件的实际高度差，只按照板厚来预留安装空间，最后组装时才发现某个电容或者接口顶到了其他部件，导致整个结构方案需要返工，而精准的三维模型可以在设计阶段就完成所有的干涉校验，提前排查掉这类装配问题。另外，板上的固定孔位置要避开底层的走线区域，结构建模时要把固定孔的禁布区范围标注清楚，给硬件布线提供明确的边界参考，避免结构安装孔打断电源或者信号走线。对于经常需要插拔调试的接口，比如SWD下载接口、串口排针，在结构设计时要给调试工具的插头预留足够的操作空间，不能紧贴其他元件或者壳体侧壁，否则调试时插头无法完全插入，会出现下载失败或者通信不稳定的问题。
