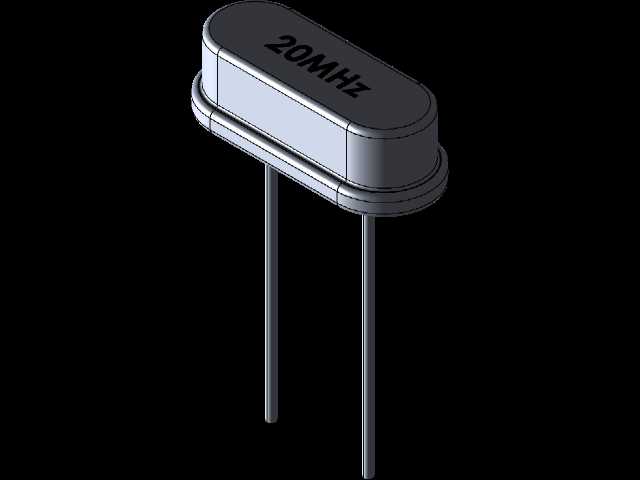

HC49封装直插20MHz石英晶体谐振器

在消费电子、工业控制板卡、通讯终端设备的PCB设计环节，直插式石英晶振是提供稳定时钟基准的核心被动元件，HC49封装作为行业沿用多年的经典直插封装形式，至今仍在大量通孔插装工艺的电路板上广泛使用，这款20MHz标称频率的HC49晶体，是很多8位单片机、低速通讯模块、简易数字电路的常用时钟源选型。做板卡布局的时候，首先要明确这类元件的安装边界，这款HC49晶体的引脚间距为4.88毫米，属于标准HC49/S封装的引脚跨距，对应PCB上的两个焊盘中心距需要严格匹配这个尺寸，焊盘孔径通常设置在0.8毫米左右即可满足引脚插装需求，焊盘外径建议做到1.8毫米以上，保证波峰焊或者手工焊接时的焊锡浸润面积足够，避免虚焊。元件本体的外形是扁圆柱加两侧封边的结构，本体长度方向的尺寸大概在11毫米左右，本体宽度约5毫米，本体高度从PCB板面算起大概13毫米，布局的时候要注意和周边电解电容、接插件等较高元件的间距，避免元件干涉，尤其是在有外壳装配要求的板卡上，要提前核算本体高度和外壳内壁的安全距离，防止装配时压坏晶振本体。从设计思路上来说，这类晶振的建模核心是还原真实元件的装配干涉特征，不需要做内部晶片、支架的精细结构，因为结构设计环节只需要确认外形和安装尺寸是否匹配，所以建模的时候优先保证本体外形轮廓、引脚直径、引脚长度、引脚间距的尺寸准确性，引脚的伸出长度从本体底部算起大概控制在3.5毫米左右，既满足插装时穿过PCB的余量要求，也不会因为引脚过长导致剪脚后残留过多影响背面元件布局。实际应用中，这类晶振通常会搭配两个20-30pF的负载电容接在引脚和地之间，布局的时候要尽量让电容靠近晶振引脚放置，缩短走线长度，减少时钟信号的辐射干扰，所以建模的时候如果是做整套PCB布局的元件库，也可以预留出周边电容的放置空间参考，但单元件模型只需要还原晶振本身的结构即可。这类直插晶振的使用场景非常广泛，小到简易的电子玩具、家电控制板，大到工业仪表、老式通讯设备，只要是采用通孔插装工艺的电路板，都能看到HC49封装晶振的身影，相比贴片晶振，直插封装的晶振抗机械应力能力更强，在一些振动较大的工业设备场景下，焊接可靠性比贴片元件更有优势，而且手工焊接维修更方便，不需要专用的热风返修设备，普通电烙铁就可以完成更换。建模的时候要注意本体顶部的频率标识位置，通常20MHz的标识会印在本体顶面的中心位置，做装配示意的时候可以保留这个标识，方便生产环节核对元件型号，避免错装其他频率的晶振导致电路不起振。另外要注意本体两侧的封边压合结构，那个位置是晶振外壳的密封压接点，建模的时候不要把本体做成光滑的完整椭圆柱，要还原出压接边的台阶特征，这样模型的真实感更强，也能避免在做装配干涉检查的时候，因为本体外形偏差导致和周边元件的间隙计算错误。引脚的材质是可焊性镀锡铜丝，建模的时候引脚要做成垂直于本体安装面的直杆，不要做弯曲，因为实际生产中元件出厂时引脚都是平直的，插装后如果需要弯脚固定也是在PCB背面操作，不会影响正面的装配尺寸。在做整机结构堆叠的时候，这类晶振属于板上较高的元件，要特别注意和上方结构件、屏蔽罩的距离，通常要预留1毫米以上的安全间隙，防止组装时外壳压到晶振本体，导致内部晶片受应力损坏，出现频率偏移或者不起振的问题。很多新手工程师在选型的时候容易忽略晶振的本体尺寸，只看电气参数，结果打样回来发现晶振高度超过了外壳内部空间，导致外壳盖不上，所以准确的三维模型在结构设计阶段就能提前发现这类问题，减少打样返工的成本。另外HC49封装的晶振有分普通HC49和矮体HC49/S的区别，这款4.88毫米引脚间距的属于标准矮体封装，本体高度比老式的HC49/U要低大概3毫米左右，更适合对板卡厚度有要求的场景，建模的时候尺寸要对应准确，不要和高体封装的尺寸混淆。
