直插六引脚光电耦合器封装结构

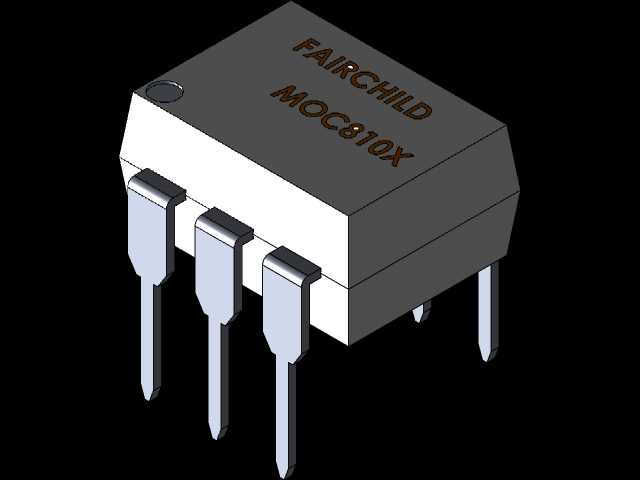

　　在工业控制板卡、开关电源、信号隔离回路的设计选型中，光电耦合器是实现强弱电侧信号传输、电气隔离的核心无源器件，这款六引脚直插封装的光电耦合器，是目前小功率信号隔离场景中应用最广泛的封装形态之一。从实际电路装配的角度看，该器件采用标准双列直插封装结构，本体分为上下两个塑封层，上层为深色阻燃环氧塑封料，表面印刷器件型号与品牌标识，同时在本体一角设置圆形定位标记，用于插件作业时识别引脚1的位置，避免装配时引脚插反导致电路功能失效；下层为浅色环氧基座，六根金属引脚从基座两侧对称引出，每侧三根引脚，引脚采用铜合金基材镀锡处理，既保证焊接时的润湿性，也兼顾引脚的机械强度，避免插件或波峰焊过程中引脚弯折变形。

　　设计这类封装的三维模型时，首先要严格匹配实际器件的安装边界尺寸：本体的长宽高尺寸完全参照量产器件的标称公差做等比例还原，引脚的中心间距严格遵循2.54mm标准直插间距，引脚伸出本体底部的长度、引脚自身的宽度与厚度，都按照实际可焊性要求做了还原，保证设计完成的PCB封装库、结构干涉检查时，能准确模拟器件插装后的实际占用空间，不会出现结构件与器件本体干涉、引脚与焊盘对位偏差的问题。引脚的折弯角度也完全还原量产器件的成型形态，靠近基座位置的折弯弧度做了细化处理，避免模型棱角过于尖锐不符合实际加工特征，同时引脚末端做了轻微的倒角处理，匹配实际元件引脚的切脚工艺特征。

　　从功能特性上看，这类光电耦合器内部通过红外发光二极管与光敏三极管的光通路实现信号传输，输入侧与输出侧之间可实现数千伏的电气隔离，能有效阻断强电侧的干扰信号串入弱电控制回路，在变频器接口电路、家电电源控制板、工业PLC数字量输入模块、充电桩控制回路中都有大量应用。在做整机结构设计时，这类直插器件的高度是板卡布局时需要重点关注的参数，模型还原了器件本体的总高度，在做板卡与外壳的安全距离校核时，可以直接调用该模型做干涉检查，不需要额外预留冗余的高度空间，能有效压缩整机的内部空间占用。

　　建模过程中，对塑封本体的分模线位置也做了还原，上下塑封层结合处的细微台阶特征完全参照实物的注塑工艺特征制作，没有做过度的理想化光滑处理，保证模型用于产品渲染、装配动画制作时的真实感。引脚的金属质感、塑封本体的哑光磨砂质感都在模型中做了对应区分，不需要额外调整材质参数就能直接用于方案展示。对于需要做手工焊接样板的开发者，该模型的引脚位置精度足够支撑定位工装的设计，在做小批量样板焊接时，可以参照模型的引脚间距制作简易定位治具，提升插件的效率与准确率。在做器件的散热仿真时，模型的本体体积、引脚的横截面积参数都与实物一致，可以直接导入热仿真软件中，模拟器件长期工作时的温升情况，评估周边器件的热影响范围。
