B型贴片钽电容电子元器件三维建模

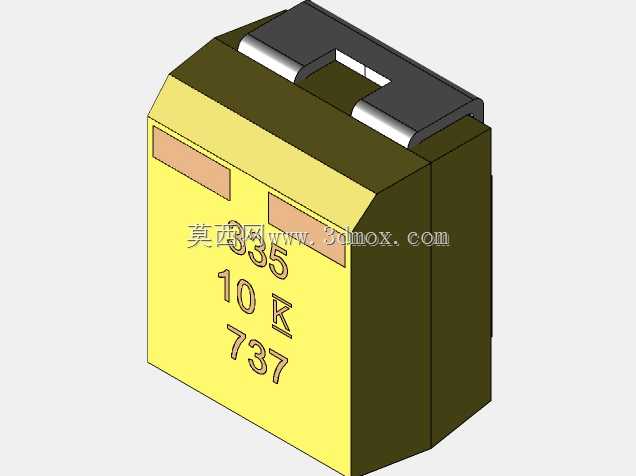

本次建模的B型表贴钽电容器，是当前高密度印刷电路板组装领域应用极为广泛的无源电子元件，在消费电子、工业控制板卡、汽车电子模块、通信终端设备等场景中承担着电源滤波、信号耦合、能量储能、电压退耦等核心电路功能，相较于传统铝电解电容，钽电容具备温度稳定性强、漏电流极小、高频特性优异、使用寿命长的突出优势，尤其适合在空间紧凑、可靠性要求高的贴片组装产线中使用，能够适配波峰焊、回流焊等主流SMT自动化贴装工艺，无需额外预留插件安装的通孔空间，可大幅提升PCB板的面积利用率，压缩终端电子产品的整体体积。在产品设计思路上，建模过程严格还原实物的结构特征：主体采用包覆式环氧树脂封装结构，顶面清晰还原极性标识与容值耐压标注区域，两端的金属焊接端做了贴合实际焊盘的弧度处理，既保证视觉呈现与实物一致，也能在后续PCB布局仿真中准确模拟焊盘与元件端电极的贴合状态，避免出现设计阶段的安装干涉问题。外形尺寸严格遵循EIA 3528-21标准的B型规格，长3.5mm、宽2.8mm、厚度1.9mm，建模时精准控制了各部分的尺寸边界：端电极的宽度、主体封装的倒角弧度、顶面标识区的位置都与实物完全匹配，能够直接导入PCB设计软件进行布局校验，模拟贴装后的元件高度差，帮助硬件工程师在布线阶段提前规避元件与结构件、相邻元件的空间冲突，减少打样阶段的试错成本。在实际电路应用中，这类钽电容通常布置在芯片电源引脚附近，用于滤除电源线路中的高频纹波，稳定供电电压，避免芯片因电压波动出现工作异常，其表贴的结构设计无需人工插件，可完全适配高速SMT贴片机的吸嘴拾取定位，两个端电极的焊盘区域尺寸符合行业通用焊盘设计规范，能够保证焊接过程中的上锡均匀性，降低虚焊、立碑等贴片不良问题的出现概率。建模过程中对元件的外观质感也做了还原，环氧树脂封装的哑光质感、金属端电极的金属光泽、顶面印刷标识的位置都与量产实物保持一致，既可以用于电子设备的结构爆炸图制作、产品装配演示动画，也能作为教学素材用于电子工艺相关的实训讲解，帮助学习者直观认识表贴钽电容的外形特征与安装要点。
