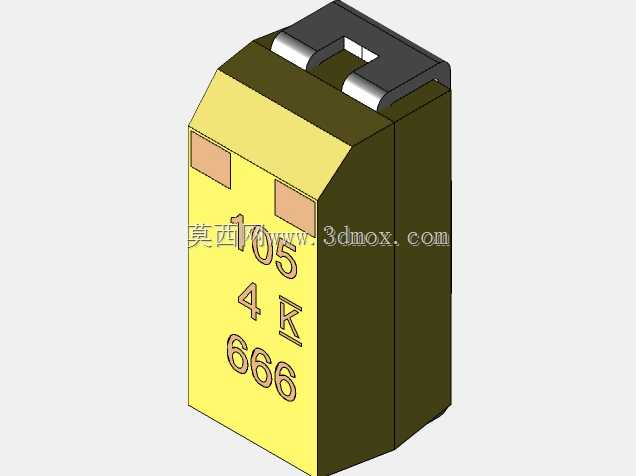

EIA3216规格A型贴片钽电容三维数模

这款贴片钽电容主要面向高密度表面贴装工艺的电子装配场景，广泛应用在消费电子主板、工业控制板卡、通讯设备模组、便携数码产品的电路设计中，作为电路里的核心被动储能、滤波元件，承担着电源回路纹波滤除、信号耦合、局部储能稳压的作用，能够在紧凑的板卡空间内为芯片及周边电路提供稳定的电容支撑，相比传统直插电容更适配高速自动化SMT产线的装配需求，大幅提升板卡装配效率与成品一致性。在产品功能特性上，这款钽电容采用钽金属作为阳极介质，相比普通陶瓷电容、铝电解电容拥有更稳定的温度特性、更低的漏电流表现与更高的单位体积容值，能够在-55℃到125℃的宽温工作环境下保持稳定的电参数表现，适合对可靠性要求较高的工业级、车规级前置电路设计场景，其极性标识清晰，能够避免生产装配过程中的极性反向问题，降低产线不良率。在设计思路上，这款数模严格还原实物的结构特征，完整还原电容本体的塑封外壳、两端金属焊接电极、本体表面的极性标识与参数印刷区域，建模过程中充分考虑SMT装配的干涉校验需求，对电极的共面度、本体边缘的脱模斜度都做了精准还原，能够直接用于PCB板卡的3D布局干涉检查，提前预判装配过程中电容与周边接插件、芯片、结构件的空间冲突，减少后期打样整改的成本。外形尺寸与安装边界方面，这款电容严格遵循EIA3216标准的A型封装规格，本体长度为3.2mm，宽度为1.6mm，本体高度为1.6mm，两端焊接电极的宽度、爬锡间隙都按照行业通用焊盘设计标准做了匹配预留，在PCB布局时仅需按照标准0805以上的贴片焊盘预留空间即可，本体顶部与周边结构件的安全间隙建议预留0.2mm以上，避免组装过程中出现压件、蹭件问题，两端电极的焊接面高度差控制在0.1mm以内，完全适配常规SMT钢网的印刷厚度要求，能够保证回流焊过程中的焊接可靠性，减少虚焊、立碑等工艺不良问题。
