200x400规格气动方形螺纹刀闸阀结构

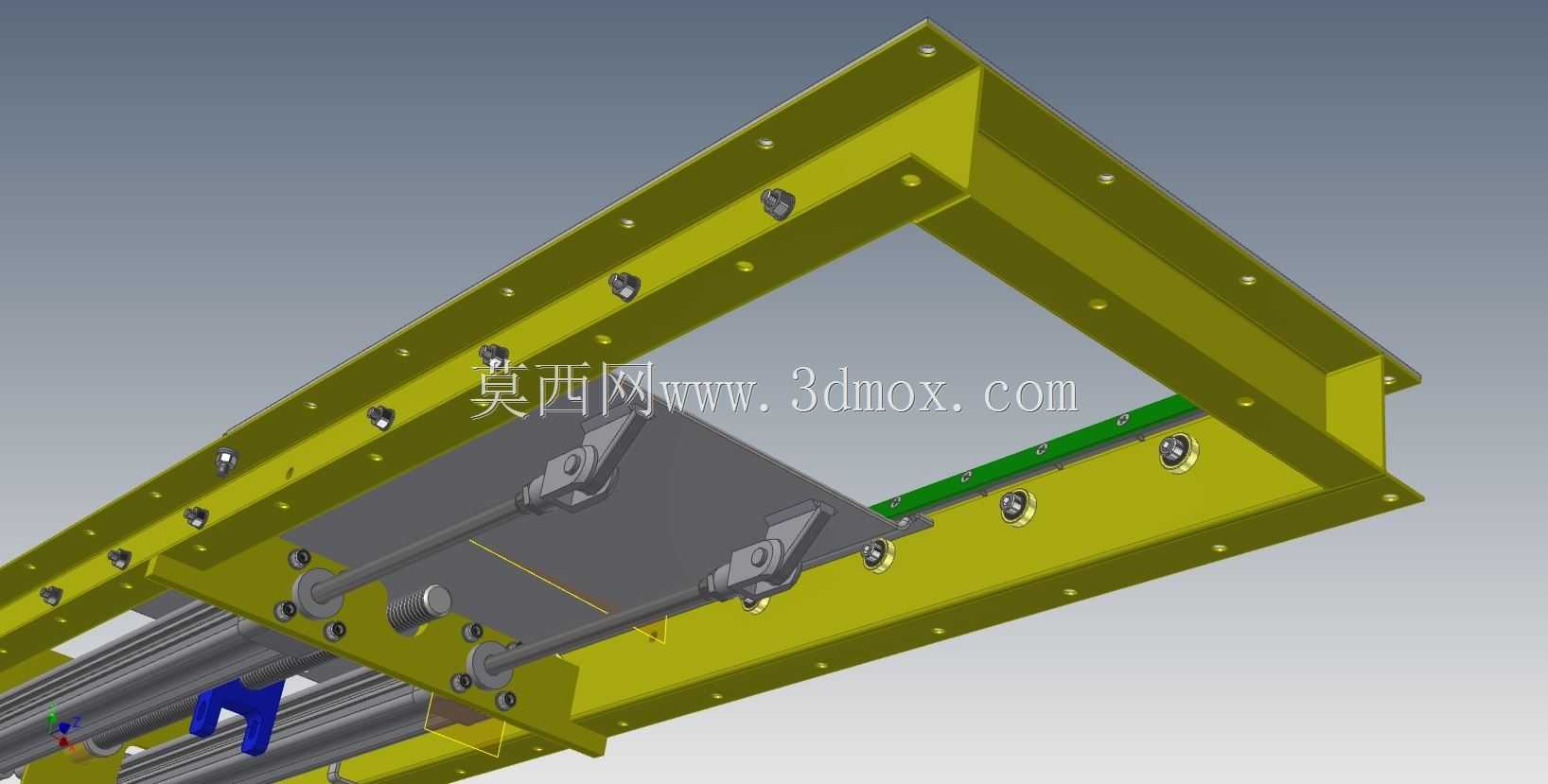

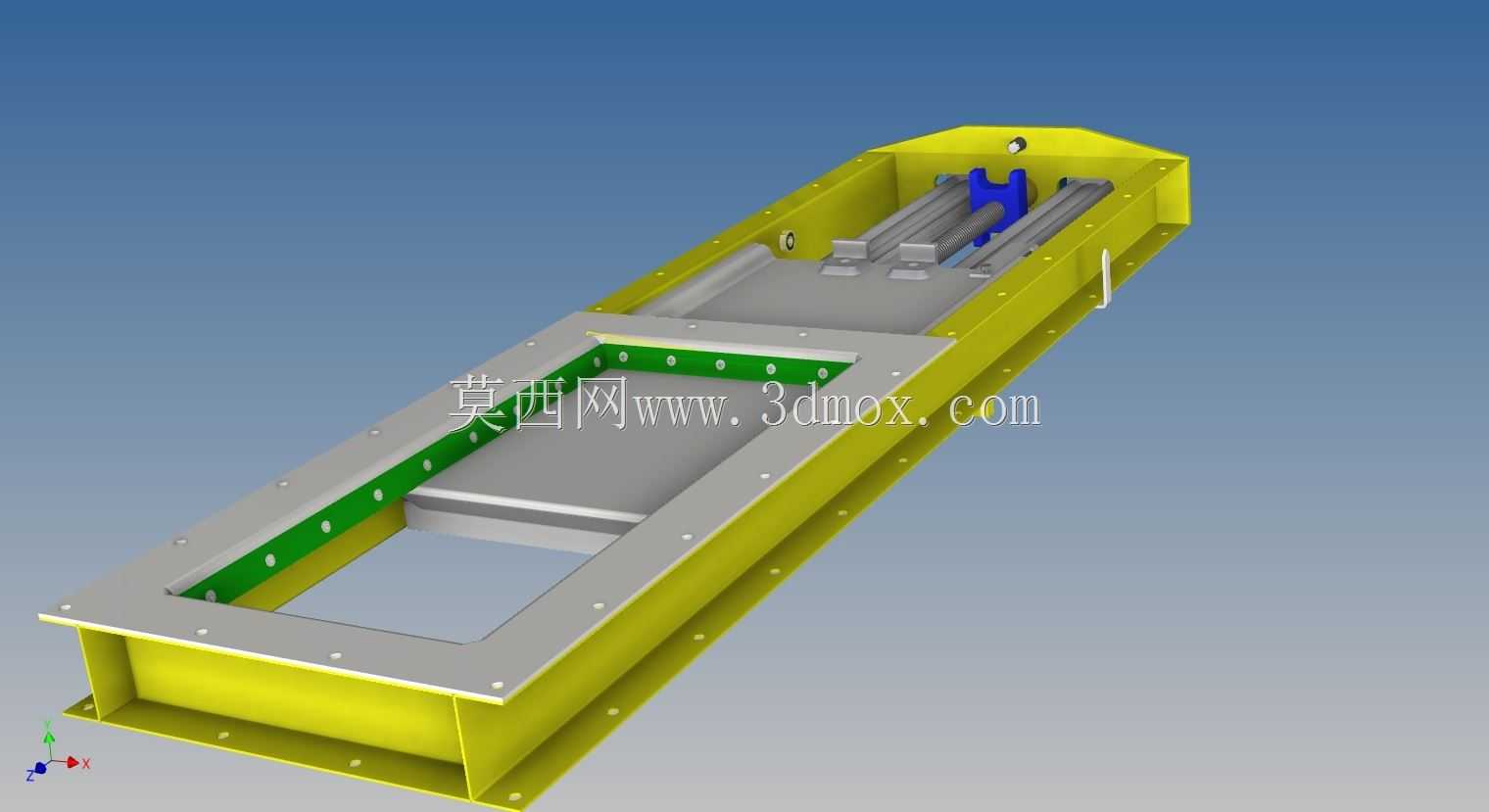

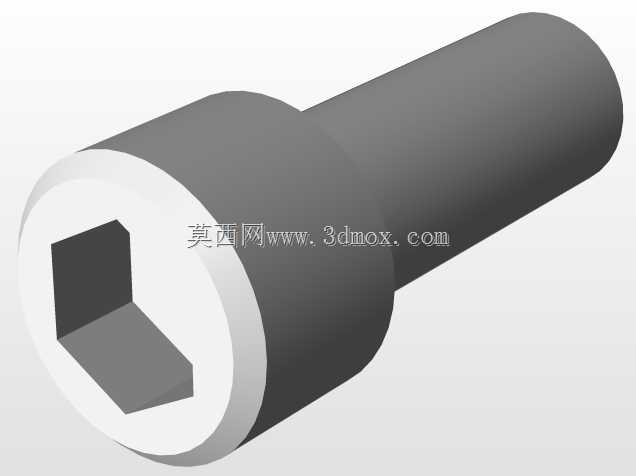

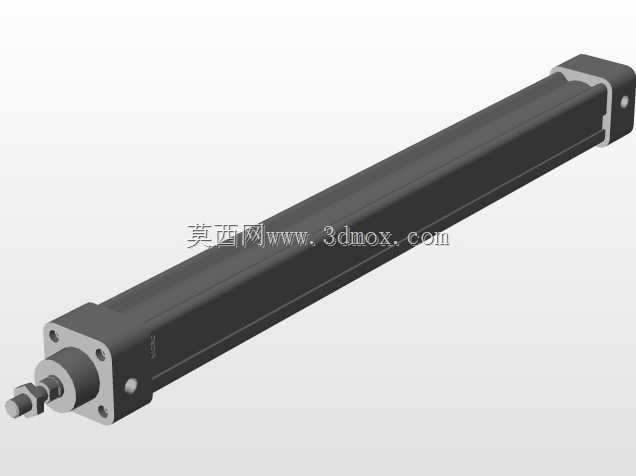

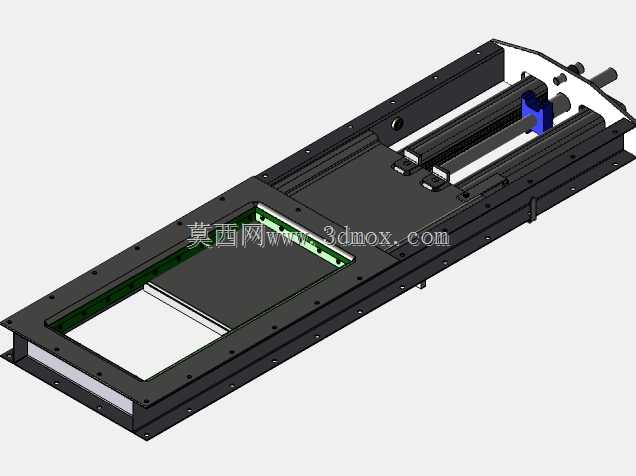

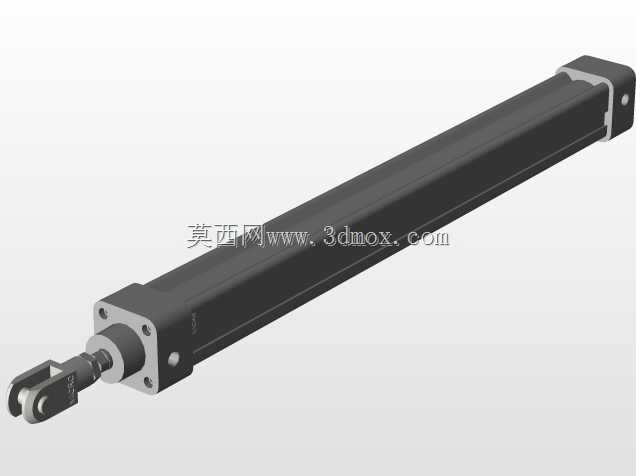

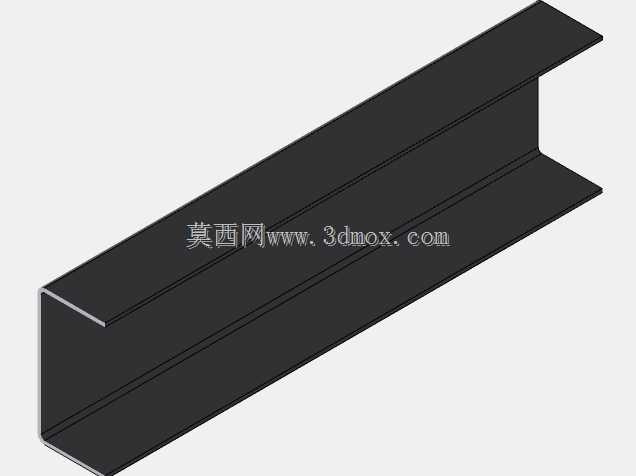

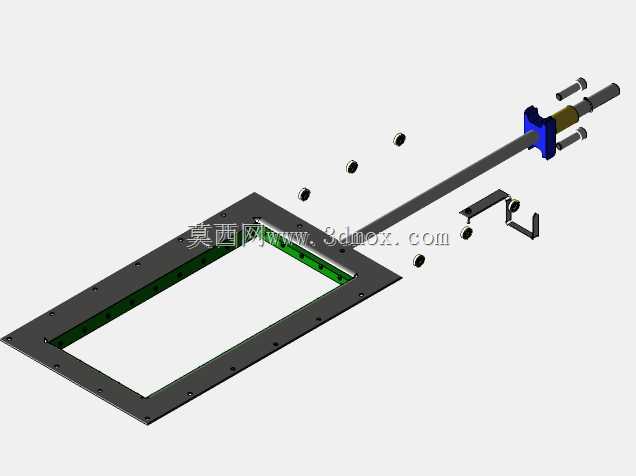

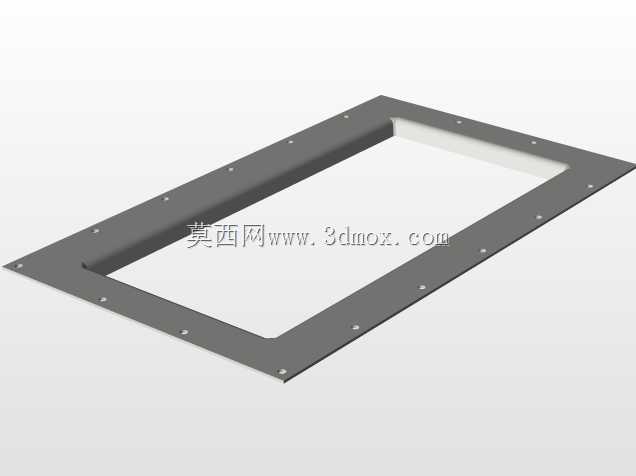

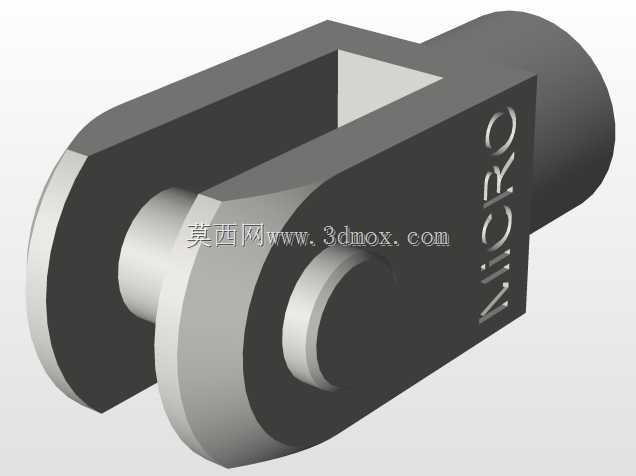

这款刀闸阀主要应用在粉体输送、浆料管路、污水处理、轻工造纸等行业的管路上，用来实现管路介质的通断控制，尤其适配含固体颗粒、纤维杂质的流体工况，相比普通截止类阀门，刀闸阀的闸板刃口结构可以直接切断介质内的缠绕物与固体结块，避免卡堵问题，保障管路截断动作的可靠性。该款刀闸阀采用气动驱动形式，搭配方形螺纹调节的限位结构，可通过方牙螺纹的旋合位置精准限定闸板的开合行程，既可以实现全通径全开状态下的低流阻输送，也能根据工艺需求调整闸板开度完成流量调节，气动执行机构响应速度快，可接入工业自动化控制系统实现远程启闭操作，适配连续化生产的管路控制需求。在产品功能设计上，阀体采用方形法兰安装结构，通径规格为200x400mm，法兰周边均匀布置安装螺栓孔，安装时可直接与同规格的方形管路法兰对接，密封面内嵌弹性密封胶条，闸板闭合时可紧密贴合密封面，截断状态下无介质渗漏；闸板采用高强度薄型钢板加工，刃口做淬火硬化处理，长期切断纤维、颗粒类介质也不会出现卷刃、磨损过快的问题；气动执行杆与闸板采用刚性连接结构，传动无间隙，启闭动作定位精准，侧面配套的导向支架可对闸板运动轨迹进行约束，避免闸板升降过程中出现偏摆、卡涩，延长密封件的使用寿命。设计过程中充分考虑了现场安装与维护的便利性，整体结构采用模块化拆分设计，气动执行组件、密封胶条、连接紧固件都可单独拆卸更换，无需整体拆卸阀体即可完成易损件的维护更换；安装边界上，阀体法兰的外轮廓尺寸、螺栓孔间距都匹配通用方形管路的安装标准，气动执行机构沿闸板轴向布置，不会额外占用管路侧面的安装空间，可适配空间紧凑的管路布局场景；方螺纹限位结构带有锁紧部件，调整好行程位置后可锁定限位状态，避免设备运行过程中因振动出现限位偏移，保障阀门长期运行的稳定性。
