三通湿式消火栓消防供水设备结构设计

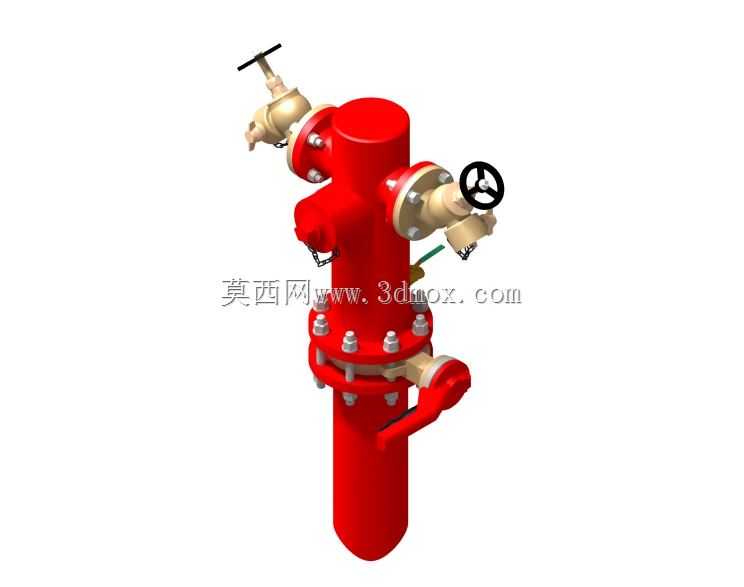

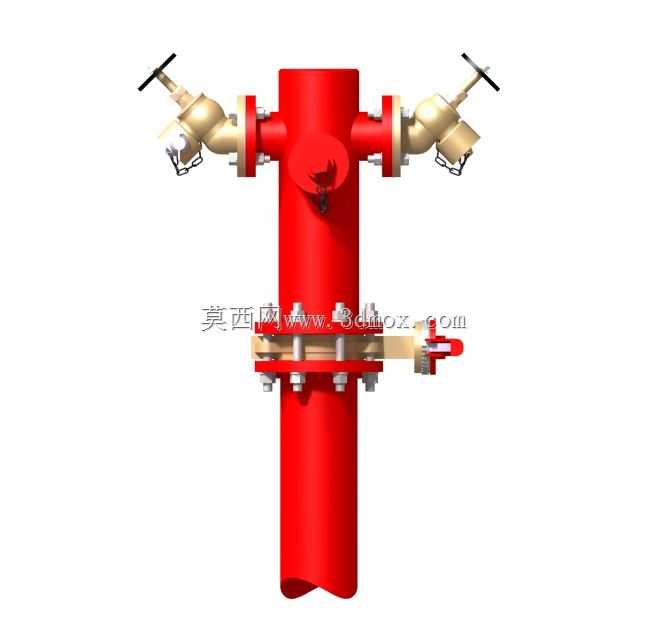

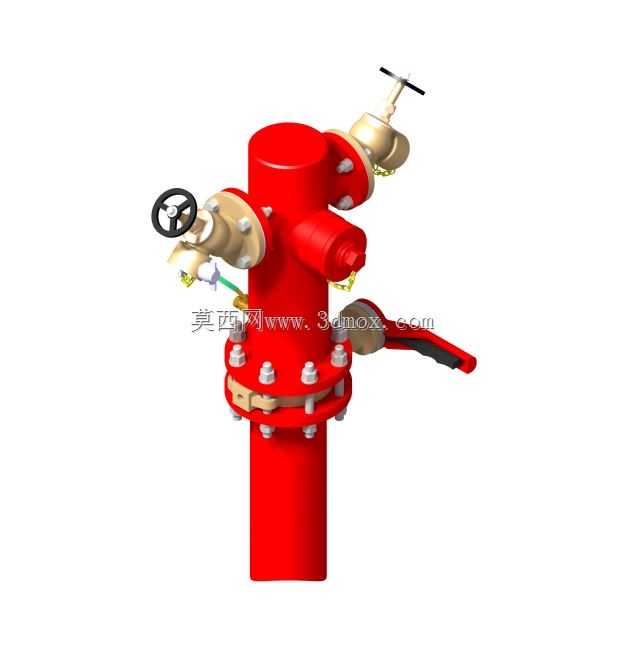

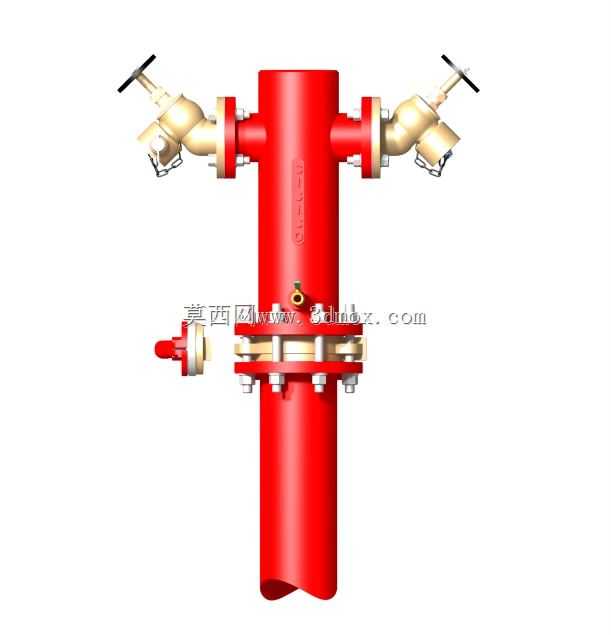

这款三通湿式消火栓主要应用于城市建筑室内外消防供水系统、厂区消防管网布设、商用楼宇消防配套以及市政公共消防点位布设场景，是固定式消防供水系统的核心终端出水设备，日常状态下阀体内腔始终充满压力水，一旦出现火情可快速开启阀门输出高压消防水，为消防水带、水枪等灭火器具提供稳定的高压水源，也可直接连接消防软管完成初期火情的扑救作业。设备采用立式三通结构设计，主体为直立筒状主阀体，三个出水接口分别朝向不同方位布设，可同时支持多路消防水带接驳，满足多支水枪同时作业的供水需求，适配复杂火情下多方位扑救的用水要求。阀体顶部及侧部分别设置不同操作形式的控制阀，其中手轮式阀门用于主通路的大流量供水控制，T型手柄阀用于辅助通路的小流量调节或快速启闭，各阀门均采用硬密封配合软质密封垫的结构，可在长期保压状态下杜绝渗漏问题，阀门操作力矩经过优化设计，单人即可快速完成启闭操作，无需借助额外辅助工具。阀体下部采用法兰连接结构，可直接与地下或地面布设的消防供水管网对接，法兰盘上均匀布设紧固螺栓孔，安装时可根据现场管网走向调整阀体朝向，适配不同安装空间的布设要求。设计过程中充分考虑消防作业的实际使用需求，阀体主体采用等径流道设计，最大程度降低供水过程中的水头损失，保证出水端的压力与流量满足消防灭火的规范要求；各接口处均设置标准消防管螺纹，可与通用规格的消防水带、接口配件直接适配，无需额外加工转换接头；阀体外部的突出部件均做圆弧过渡处理，避免安装及使用过程中磕碰造成设备损坏或人员受伤；整体结构的安装边界预留充足操作空间，阀门手轮与周边墙体、管线的距离满足操作规范要求，日常巡检及应急操作时不会出现空间干涉问题。设备整体采用防腐涂层处理，可适应潮湿、多尘的安装环境，长期布设也不会出现锈蚀卡滞问题，保证紧急状态下可正常启用。
