重型卡车散热器SolidWorks三维结构模型

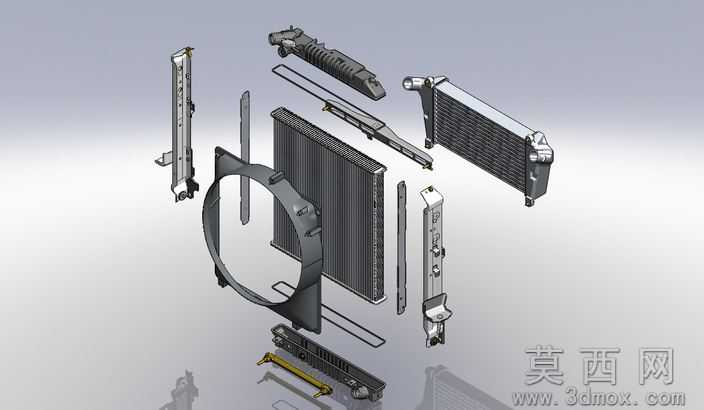

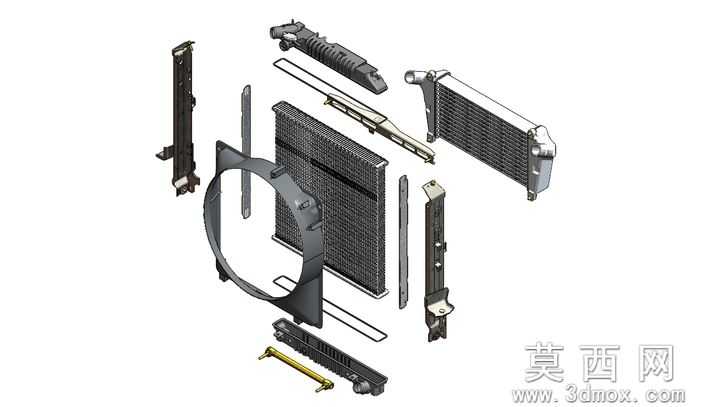

本模型为重型卡车配套的完整散热器三维结构，建模全程基于SolidWorks2011平台完成，整体采用自顶向下的装配体建模流程：首先依据重型卡车冷却系统的散热功率需求，确定散热器核心散热芯体的有效迎风面积、散热管排布密度、散热带波距波高核心参数，先完成芯体主体的参数化建模，再依次搭建进水室、出水室、侧边安装支架、顶部护板、底部固定脚、外接管路接头、传感器安装座等附属结构，所有零件间均添加贴合、同轴、限位等完整装配约束，无干涉错配问题，可直接生成爆炸视图展示装配层级。

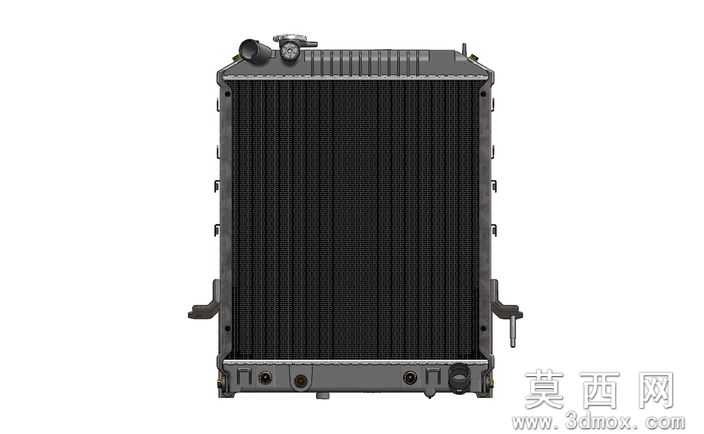

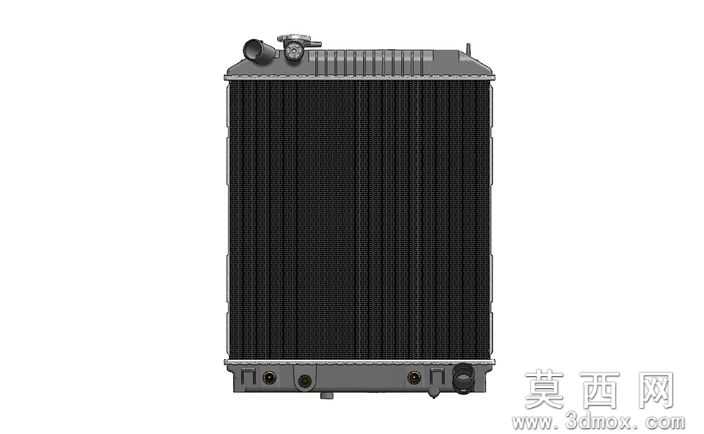

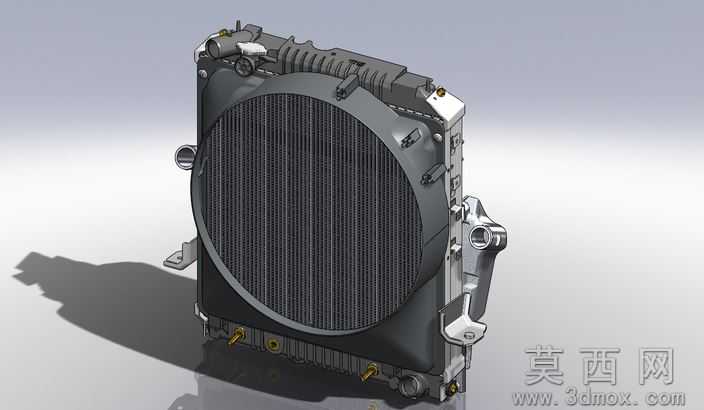

参数设计层面，模型严格匹配重型商用车散热器的实际尺寸规范，核心散热区采用圆形迎风面适配卡车风扇安装位，侧边预留的安装支脚孔位完全对应重型卡车车架的安装点位，进出水口的管径、接头螺纹规格均符合商用车冷却管路通用标准，模型预留的水温传感器、放水阀安装位尺寸也完全匹配通用配件规格，所有结构参数均可直接编辑调整，可快速适配不同马力段重型卡车的散热需求。

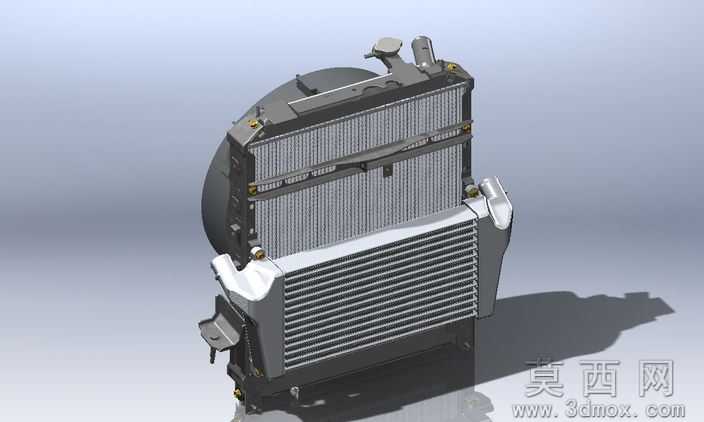

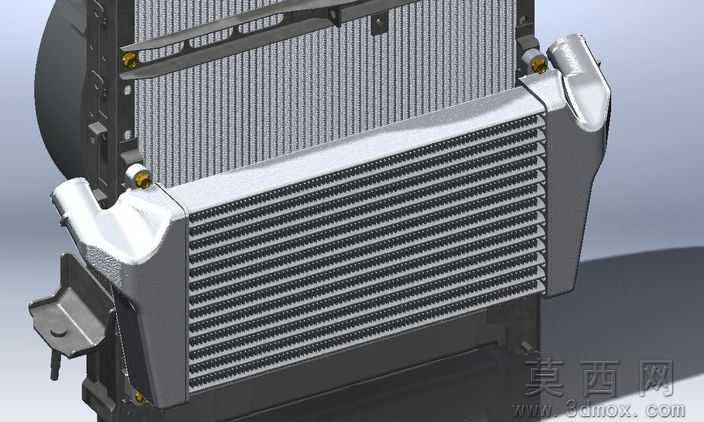

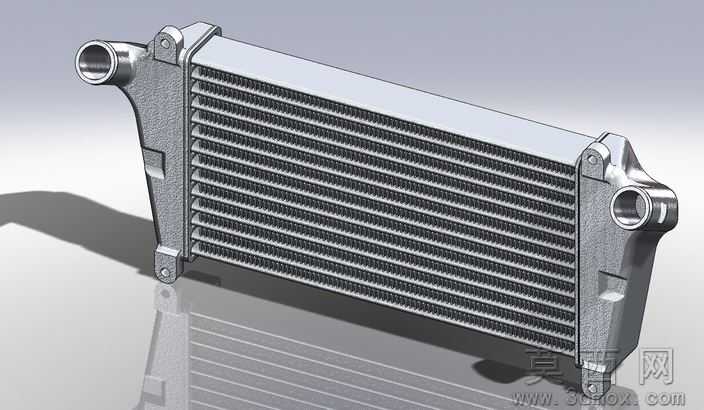

渲染材质部分，模型对不同部件做了精准的材质区分：散热芯体的散热管与散热带采用铝合金材质，还原金属哑光银的质感，进出水室采用耐高温增强尼龙材质，呈现深灰磨砂质感，安装支架、固定卡扣采用镀锌钢材材质，侧边的密封胶条采用黑色耐老化橡胶材质，渲染效果真实还原实物外观，可直接用于方案展示、产品宣传素材制作。

结构原理上，该散热器为水冷式强制循环散热结构，发动机携带热量的高温冷却液从上部进水室进入，通过芯体内密集排布的扁平散热管分流向下流动，过程中热量通过散热管传导到外侧的波浪形散热带，配合车头迎面气流与后端冷却风扇的强制通风带走热量，降温后的冷却液汇集到下部出水室回流至发动机，完成冷却循环，侧边的安装支架集成了减震垫安装位，可缓冲车辆行驶中的震动，避免芯体受冲击损坏，顶部的护板结构可阻挡行驶中飞溅的砂石击打芯体，提升部件使用寿命。

软件兼容方面，模型原生为SolidWorks2011格式，所有特征参数、装配约束完整保留，可直接在SolidWorks2011及以上所有版本中打开编辑，同时可导出为STEP、IGS等通用三维格式，兼容UG、Pro/E、CATIA等主流三维设计软件，也可导出3D PDF、STL格式用于3D打印样件、方案演示等场景。

研发教学应用层面，该模型可用于商用车冷却系统的研发设计环节，辅助工程师完成散热器与整车布置的匹配校核、散热性能仿真分析的前处理建模，也可作为机械设计、车辆工程专业的教学案例，帮助学习者掌握汽车散热部件的结构设计逻辑、SolidWorks装配体建模技巧、工程图生成方法，还可用于汽修专业的实训教学，让学员直观了解重型卡车散热器的内部构造与工作原理。
