Nema11规格空心轴步进电机结构设计

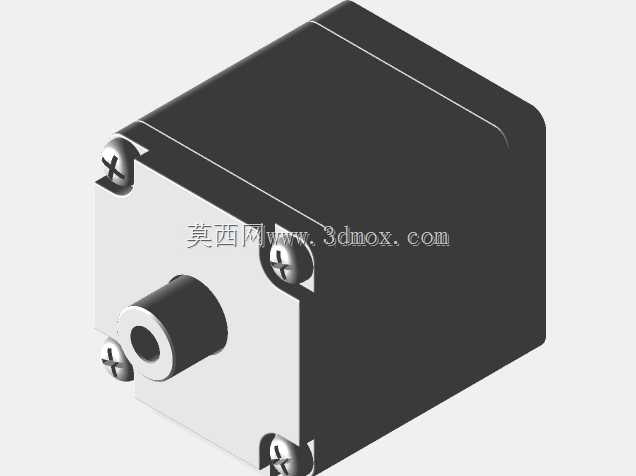

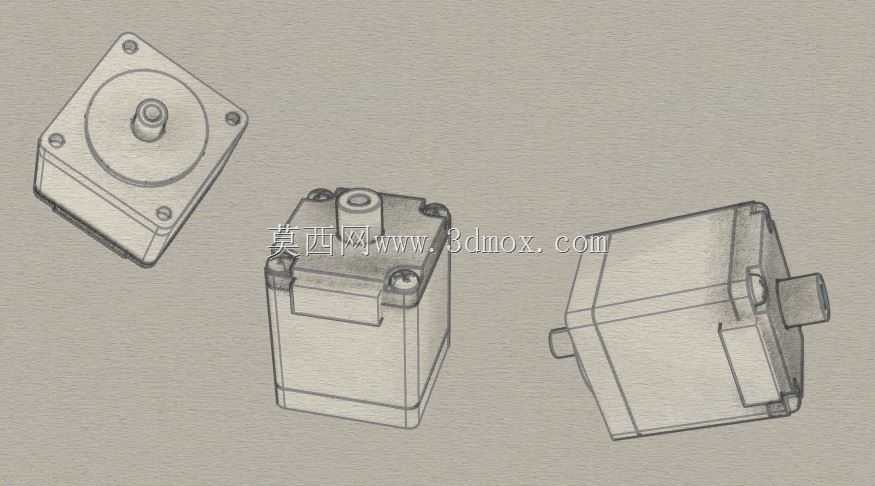

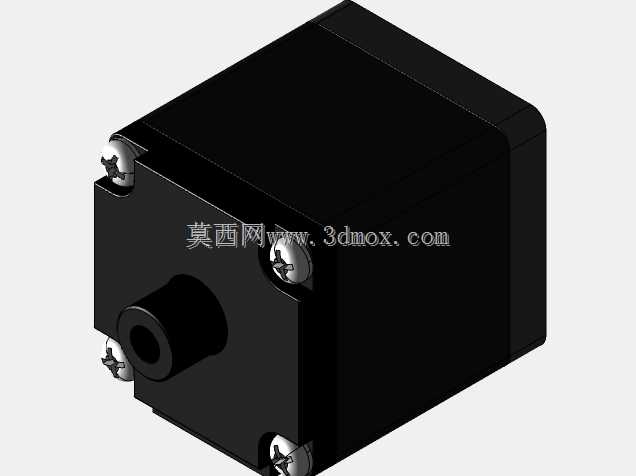

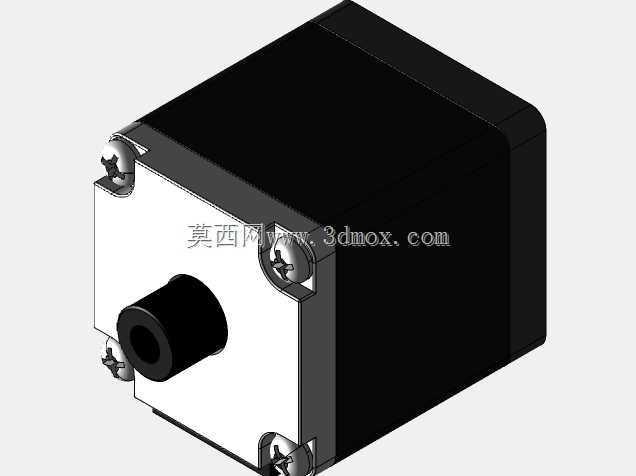

这款空心轴步进电机主要面向小型精密自动化装备的驱动场景设计，常见应用场景包括桌面级点胶设备的针头进给驱动、小型光学检测平台的位移调整、医疗微量泵送机构的动力输出、3D打印设备的送丝与微调轴驱动，以及小型电子装配产线上的贴片头旋转驱动等对安装空间、传动精度有较高要求的场合。相较于传统实心轴步进电机，空心轴的结构设计可以让气管、线缆、丝杆或者光路直接从电机轴心穿过，大幅压缩设备整体的安装空间，省去额外的传动转接部件，有效降低整套机构的装配复杂度与累计传动误差。从功能特性来看，该款步进电机保持了步进电机固有的开环定位精度优势，启停响应速度快，低速运行扭矩输出平稳，不会出现普通直流电机低速抖动的问题，空心轴的内孔可以直接对接负载轴，无需额外加装联轴器，既减少了传动环节的回程间隙，也能让整体传动结构更加紧凑。在设计思路上，这款电机采用方形安装法兰的结构布局，四个角预留标准安装孔位，能够直接适配行业通用的安装基准，无需额外设计转接板；电机外壳采用一体化压铸成型结构，既可以保证定子装配的同轴度，也能提升壳体的散热效率，长时间运行时能够快速将线圈产生的热量导出，避免温升过高导致的扭矩衰减。电机的端盖与壳体采用定位止口配合，保证前后轴承的同轴度，降低运行过程中的径向跳动，空心输出轴采用耐磨钢材加工，轴端预留标准的锁紧结构，可以直接固定穿过轴心的负载杆件，避免传动过程中出现打滑偏移。从安装边界来看，这款Nema11规格的电机法兰边长符合行业通用的28mm系列安装尺寸，安装孔的孔距、孔径都匹配小型自动化设备的常用安装标准，电机本体的轴向长度经过优化，在保证足够输出扭矩的前提下尽可能压缩轴向尺寸，能够适配空间局促的安装位；出线端采用侧出布局，不会额外占用轴向安装空间，设备布线时可以顺着电机侧面走线，避免线缆与周边运动部件产生干涉。在实际装配使用时，既可以通过法兰面直接锁附在设备安装板上，也可以搭配对应的电机座实现侧装，空心轴的内孔精度经过严格管控，穿过轴心的杆件可以实现顺畅的直线滑动或者稳定的同轴旋转，满足不同场景下的传动需求，比如在点胶应用中可以直接将点胶针头从轴中心穿过，电机旋转时直接带动针头完成周向角度调整，不需要额外设计旋转转接机构，大幅简化点胶头的结构设计。
