集成喷嘴结构的空心轴步进驱动装置

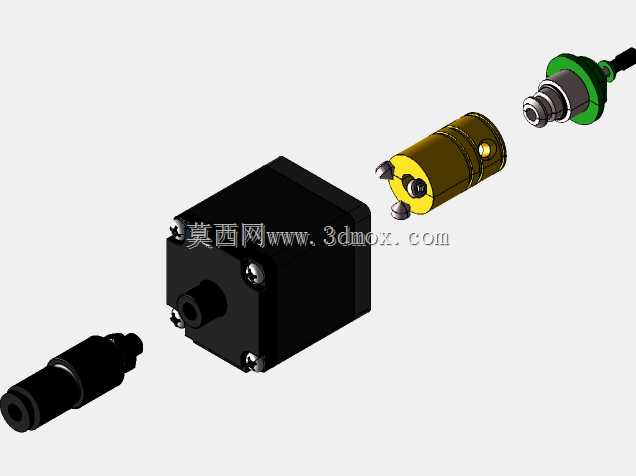

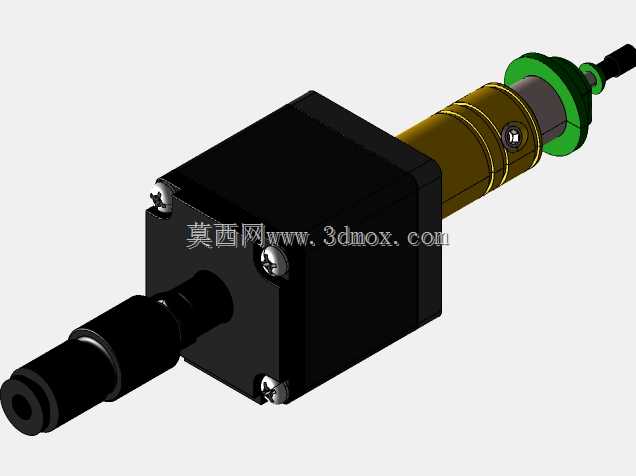

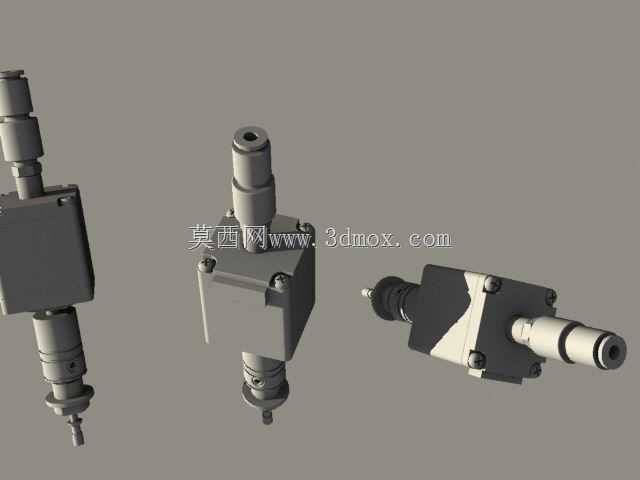

这款集成喷嘴的空心轴步进驱动装置，主要面向精密点胶、微量喷涂、定点流体输送这类需要精准位移同步配合介质输出的工业场景，常见于电子元器件封装产线的锡膏点涂工位、小型工件表面标识喷涂工位、实验室微量试剂精准加注工位，能够在完成精准步进位移输出的同时，直接通过自身空心轴结构完成流体介质的导通输出，省去了额外搭建流体管路与驱动端转接结构的麻烦，大幅精简配套设备的整体结构。从实际功能特性来看，这款装置将步进电机的精准角位移控制能力与喷嘴的流体输出功能做了高度集成，空心轴的内部流道直接连通输出端的喷嘴结构，电机转动时可以精准控制输出端的周向位置，配合直线进给模组时还能完成轴向的精准点位控制，让流体输出的位置精度可以控制在毫米级以内，适配小流量、高精度的流体作业需求。装置本体采用方形机座设计，机座四周预留了标准的安装螺孔，能够直接通过螺栓固定在设备安装板上，不需要额外设计定制转接支架，输出端的喷嘴采用快插式接口结构，可以快速适配不同口径的喷嘴头，满足不同粘度流体、不同输出流量的作业需求。在设计思路上，这款结构优先考虑了集成化的装配需求，将流体通道直接内置在电机转子的空心轴内部，避免了外接管路随电机转动产生的管路缠绕、管路磨损漏液问题，同时将喷嘴的安装基准与电机轴的同轴度做了严格约束，保证流体输出的点位与电机驱动的位移基准完全重合，减少了后续设备调试时的对位校准工作量。从安装边界来看，方形机座的边长适配常规42系列步进电机的安装尺寸，安装孔位间距符合通用步进电机的安装标准，轴向总长度控制在紧凑范围内，不会占用过多的设备安装空间，输出端喷嘴的伸出长度预留了足够的操作空间，既可以近距离对准作业工件，也不会因为伸出过长导致运行过程中产生晃动偏差。机座表面做了平整化处理，接线端设置在机座侧方，方便布线时整理线路，避免线路与运动部件产生干涉，整体结构兼顾了安装便利性、运行稳定性与功能集成性，能够直接适配各类需要同步完成驱动与流体输出的小型自动化设备，减少设备的零件数量，降低整体装配与调试的成本。
