JUKI贴片机适配喷嘴结构设计

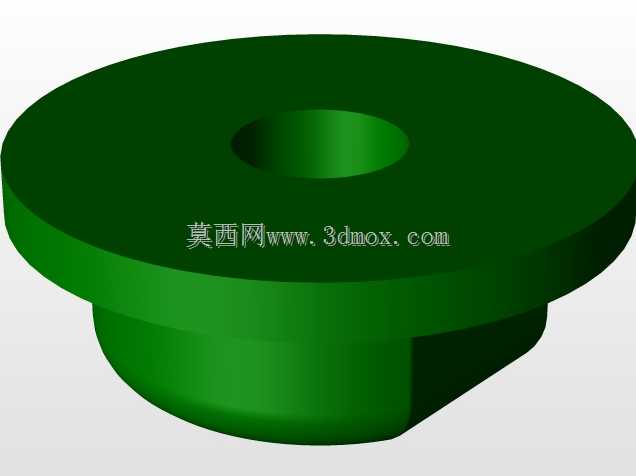

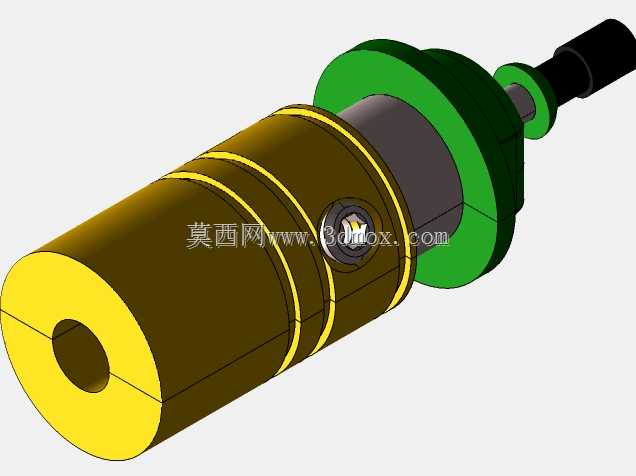

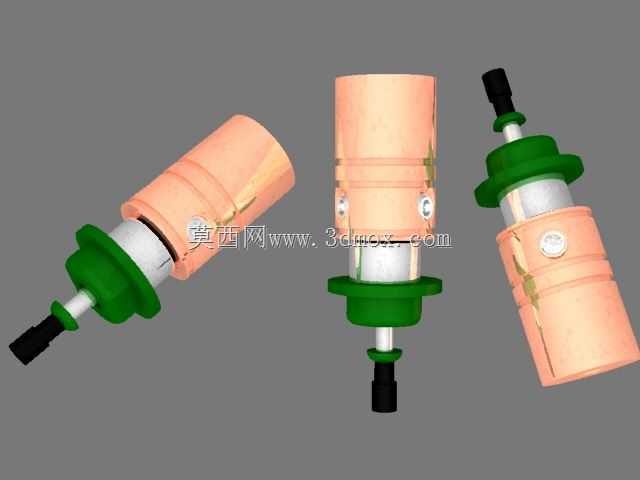

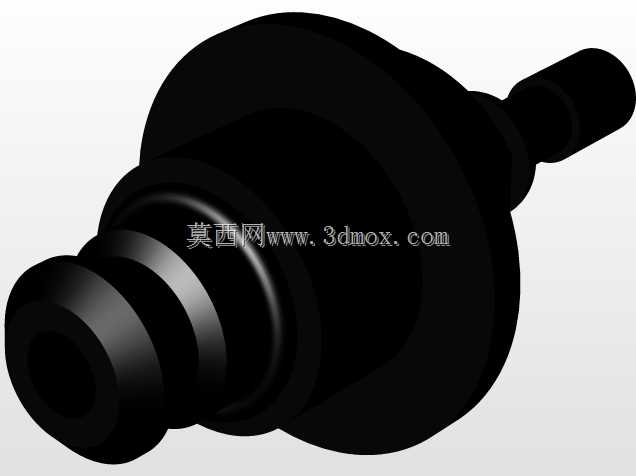

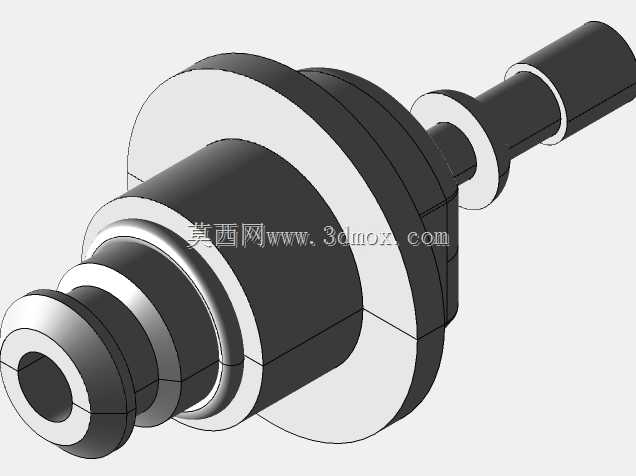

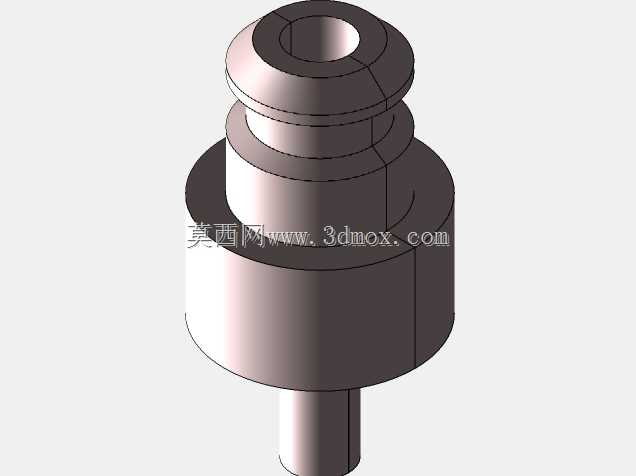

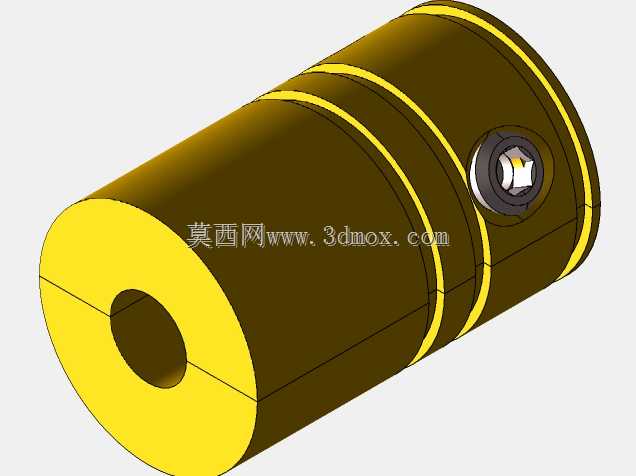

该款适配喷嘴主要应用于表面贴装生产工序中，配套JUKI系列高速贴片机完成元器件拾取与贴放作业，是SMT生产线贴装工位的核心执行配件，直接决定微小元器件的取料成功率与贴装精度，在消费电子、汽车电子、工控板卡等批量PCB组装场景中承担关键作用。在实际生产场景中，这类喷嘴需要适配不同规格的供料器出料位，精准完成从料带、料盘或管装料位拾取0201、0402等规格阻容件、小型IC及异形贴片元件，再跟随贴装头移动到PCB对应焊盘位置完成精准放置，全程需要配合贴片机的真空系统完成负压吸附、正压脱料的动作循环，同时要适配贴装头的高速往复运动工况，保证长时间运行下的定位一致性。从功能特性来看，该喷嘴采用分段式结构设计，上部为适配贴装头主轴的安装段，设置有定位锁紧结构，能够快速卡入贴装头的安装位，保证与主轴的同轴度误差控制在极小范围内，避免高速旋转或移动时出现偏摆；中部为缓冲衔接段，内置弹性缓冲结构，在贴装头下压接触PCB板面时能够提供合适的缓冲行程，避免硬接触损伤元件或焊盘；下部为接触吸附段，根据适配元件的尺寸设计对应口径的吸附口，保证吸附时的负压密封性，同时采用耐磨材质制作接触端面，减少长期与元件摩擦产生的磨损，延长配件使用寿命。设计过程中重点考量了安装边界的适配性，整体外径控制在贴装头相邻工位的安全间距范围内，避免多吸嘴同时作业时发生干涉，总长度匹配贴装头Z轴的行程范围，保证下压时能够到达PCB板面的标准高度，同时上部安装段的直径、卡槽位置完全匹配对应型号JUKI贴装头的接口尺寸，无需额外改装即可直接替换原装配件使用。外形上采用阶梯轴式的结构布局，衔接处做了顺滑的过渡处理，减少移动过程中的风阻影响，同时表面做了光滑处理，避免生产过程中沾附锡膏、灰尘等杂物影响吸附精度，各段的同轴度经过反复校核，保证高速运动下的动平衡，减少贴装头的负载震动。在实际使用中，这类适配喷嘴能够兼容多种规格的小型贴片元件，替换不同口径的吸嘴头即可适配不同尺寸的元件拾取需求，锁紧结构的设计也支持快速更换，减少产线换型时的调试时间，缓冲结构的弹力经过匹配调校，既能够保证贴装时的压力合适，不会压裂脆弱的陶瓷元件或玻璃二极管，也不会因为压力不足导致元件贴装偏移，有效提升产线的贴装良率。
