SMT贴片机JUKI505吸嘴精密结构设计

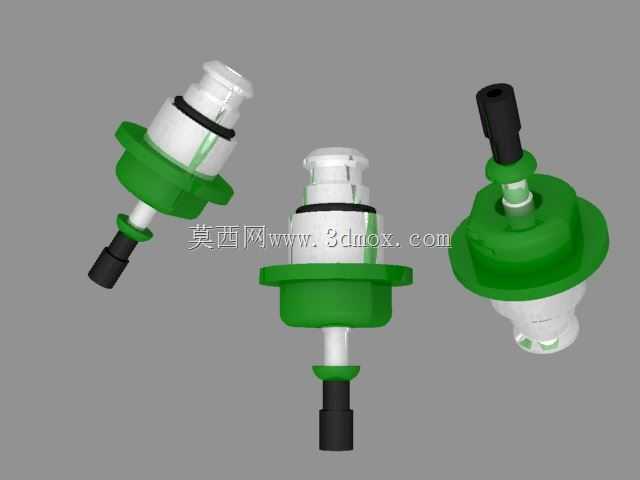

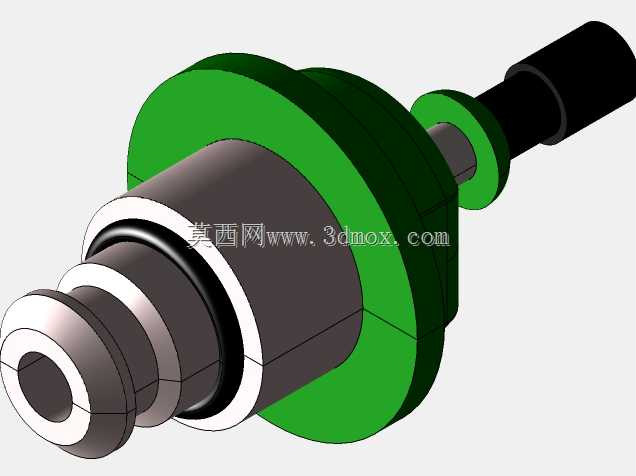

在表面贴装技术生产场景中，贴装精度与生产效率始终是电子制造产线的核心考核指标，而吸嘴作为贴片机直接接触电子元器件的末端执行部件，其结构设计合理性直接决定了微小元器件的拾取成功率、贴装定位精度，以及长时间连续生产过程中的运行稳定性。本次设计的JUKI505型号吸嘴，主要适配中速、高速SMT贴装产线的常规贴装工位，针对0402、0603等规格的标准片式阻容元件、小型SOP封装芯片的拾取贴装需求开发，可覆盖消费电子、家电控制板、工业控制板卡等多数PCB组装场景的常规贴装作业要求。从实际设备用途来看，该吸嘴安装在贴片机贴装头的对应工位上，随贴装头完成X/Y/Z三轴的快速移动与旋转对位，在取料位通过端部产生的稳定负压吸附元器件，移动至PCB对应焊盘位置后切断负压释放元器件，配合设备视觉对位系统完成元器件的精准贴放，是衔接贴装头运动与元器件转移的核心功能部件。在产品功能特性设计上，该吸嘴采用三段式同轴结构设计，上部为与贴装头安装座匹配的插接定位段，设置有环形密封槽搭配弹性密封圈，保证与安装座连接后的气路密封性，避免负压泄漏导致的吸料不稳问题；中部为限位缓冲段，设置有环形凸缘作为安装定位基准，同时搭配弹性缓冲结构，在吸嘴接触元器件表面时提供微小的轴向缓冲行程，避免刚性下压损伤元器件引脚或陶瓷本体；下部为吸附工作段，端部根据适配元器件的尺寸设计对应直径的吸附孔，保证吸附力均匀分布在元器件中心区域，避免拾取过程中出现元器件偏斜、飞料的问题。整体外形采用阶梯轴式设计，各段同轴度公差控制在0.01mm以内，保证高速旋转对位时不会出现偏心晃动，吸附端的端面平面度控制在0.005mm以内，确保与元器件表面贴合时无间隙漏风。在安装边界设计上，上部插接段的直径与长度严格匹配对应型号贴装头的安装座尺寸，中部限位凸缘的外径与安装座的定位槽完全适配，无需额外调整即可直接替换同型号原装吸嘴，下部吸附段的长度经过精准核算，保证贴装头下行至最低贴装位时，吸附端与PCB板面的距离处于合理区间，既不会因距离过高导致元器件掉落偏移，也不会因距离过低刮擦焊盘上的锡膏。整体结构采用轻量化设计，主体部分选用耐磨工程塑料材质，端部吸附嘴采用高耐磨不锈钢材质，在保证整体结构强度的同时降低运动部件重量，减少贴装头高速运动时的惯性负载，同时耐磨材质的选用可有效延长吸嘴的使用寿命，减少产线更换配件的停机时间。气路通道采用等径直孔设计，内壁光滑无台阶，可避免负压气流产生紊流影响吸附稳定性，同时也减少气路内的粉尘堆积，降低日常维护清洁的难度。
