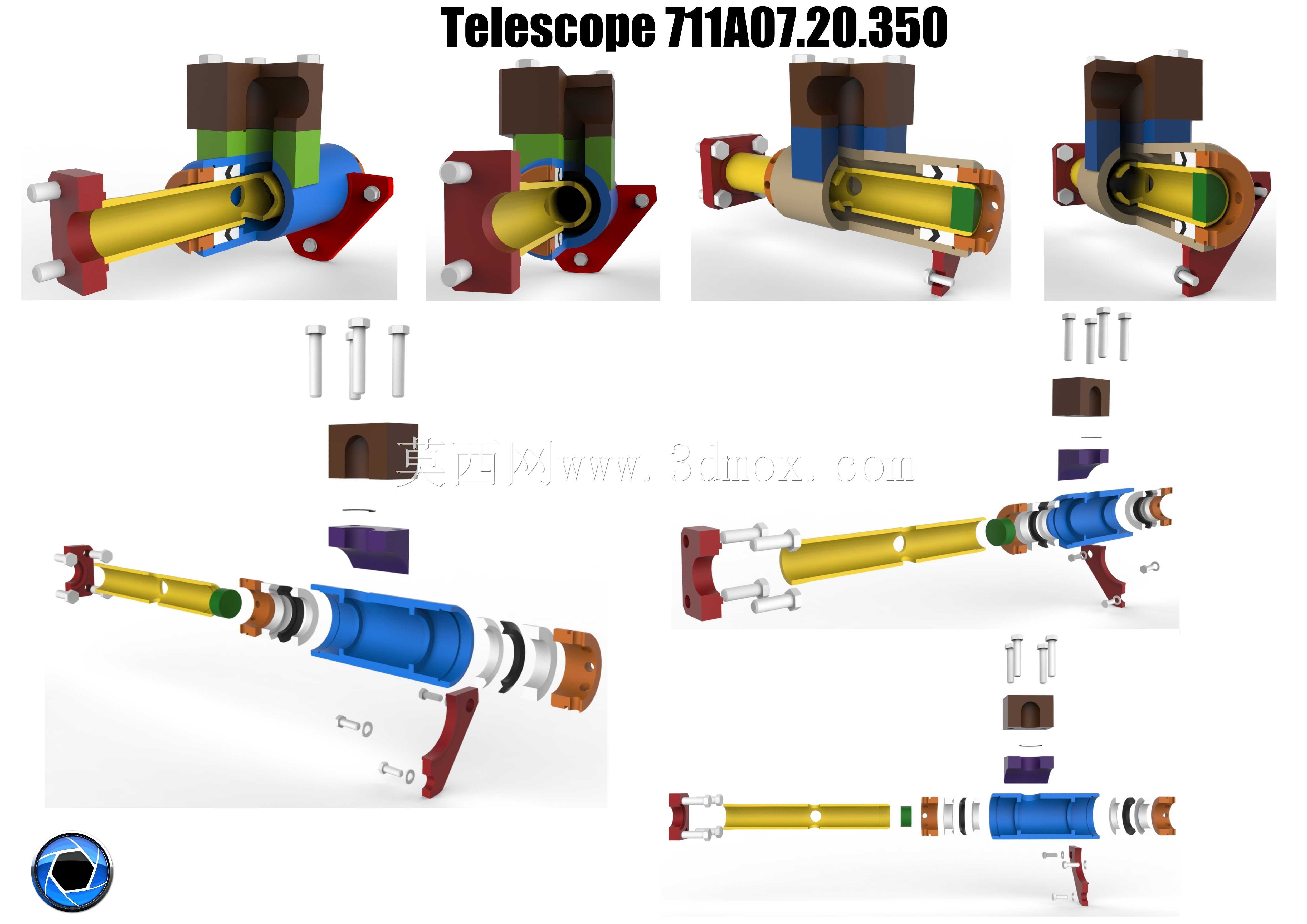

压铸机配套望远镜式液压阀体结构设计

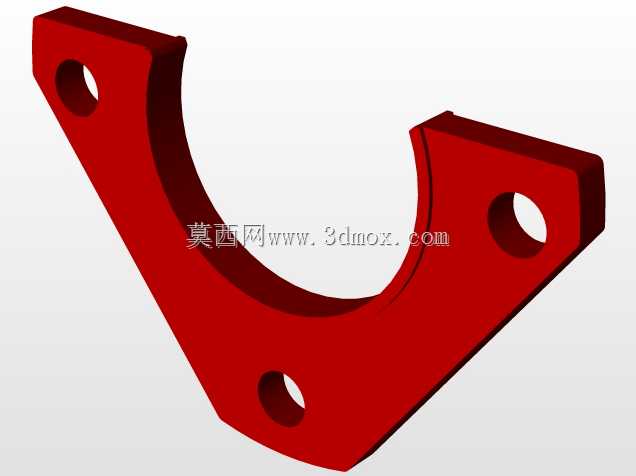

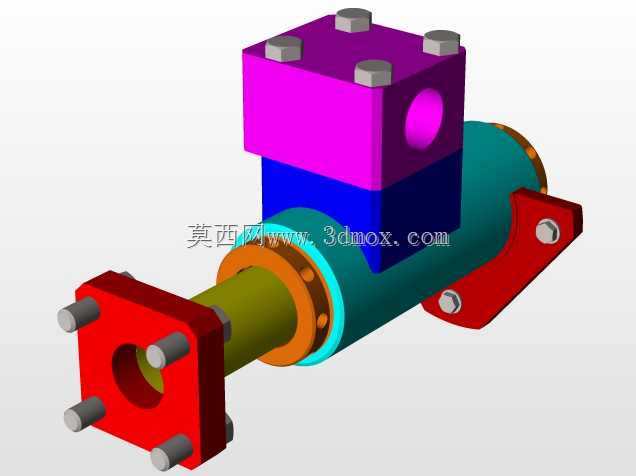

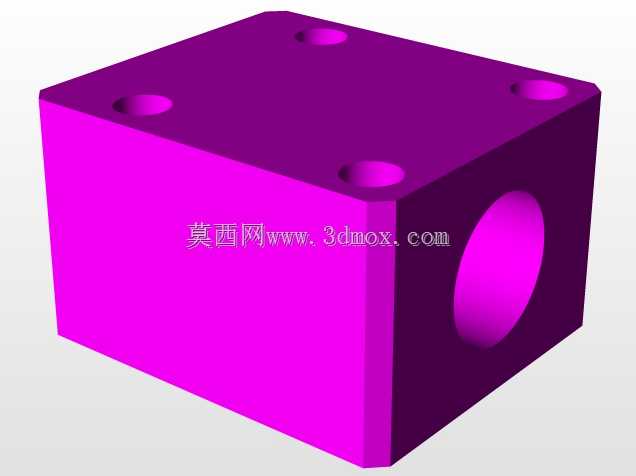

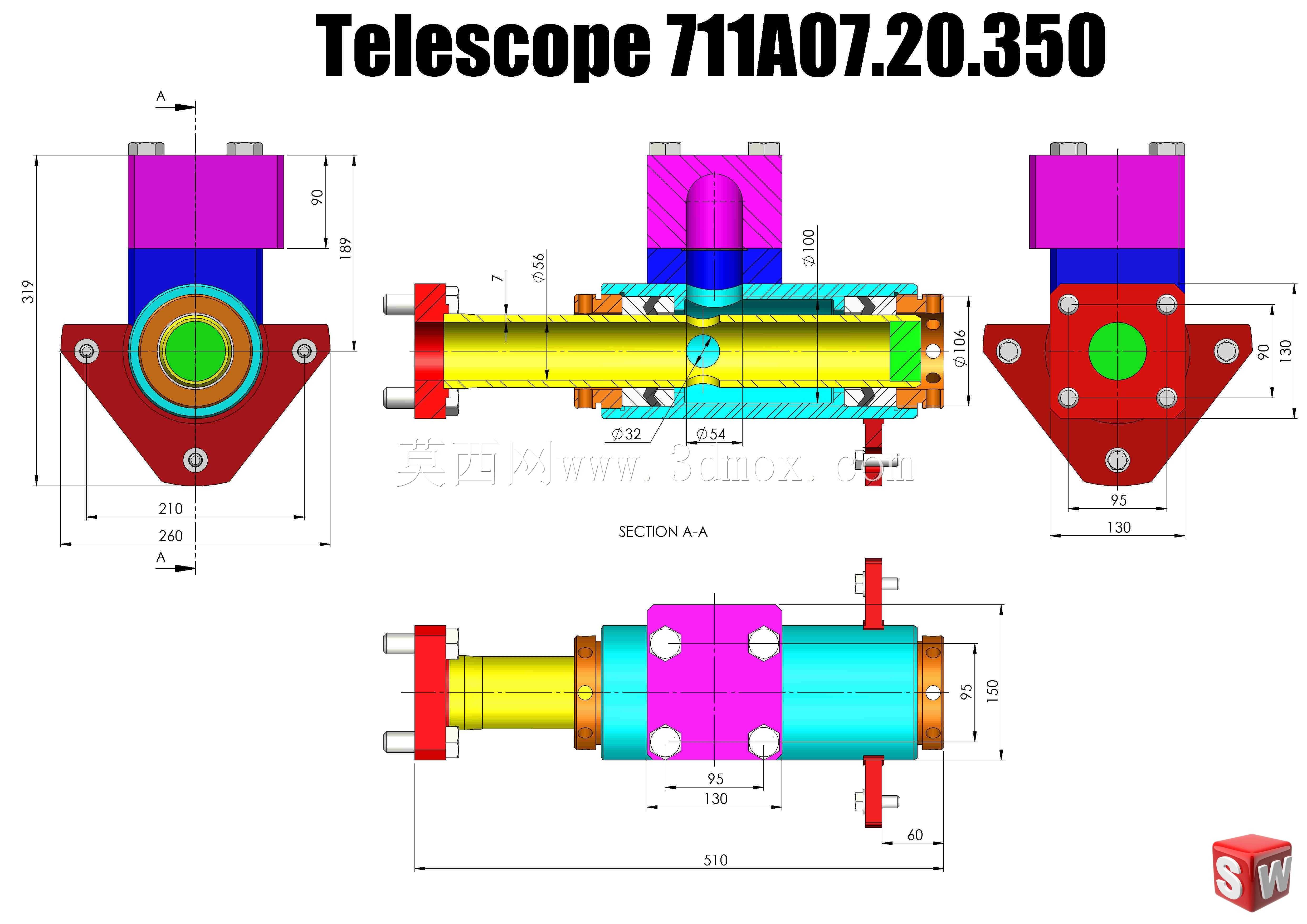

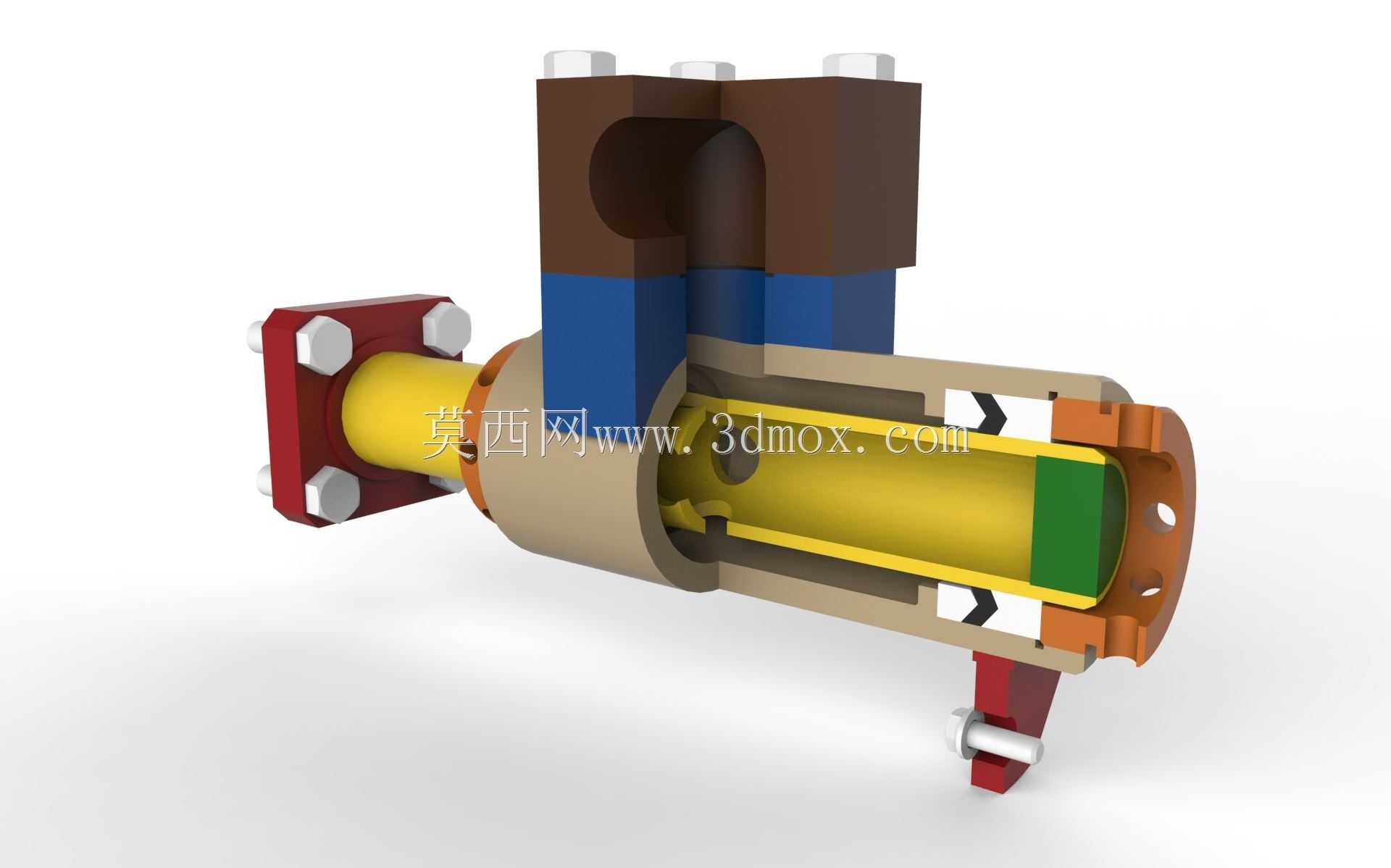

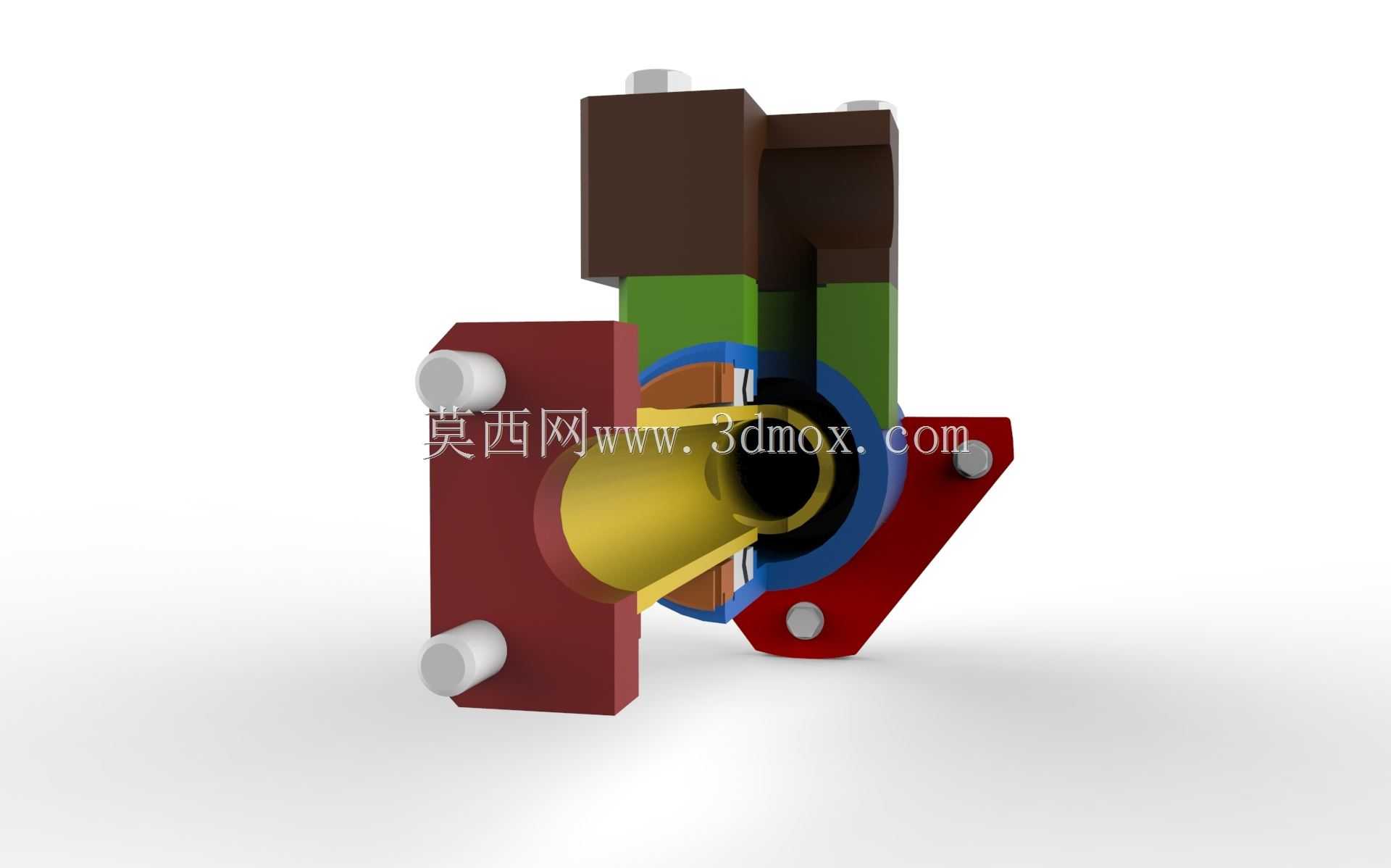

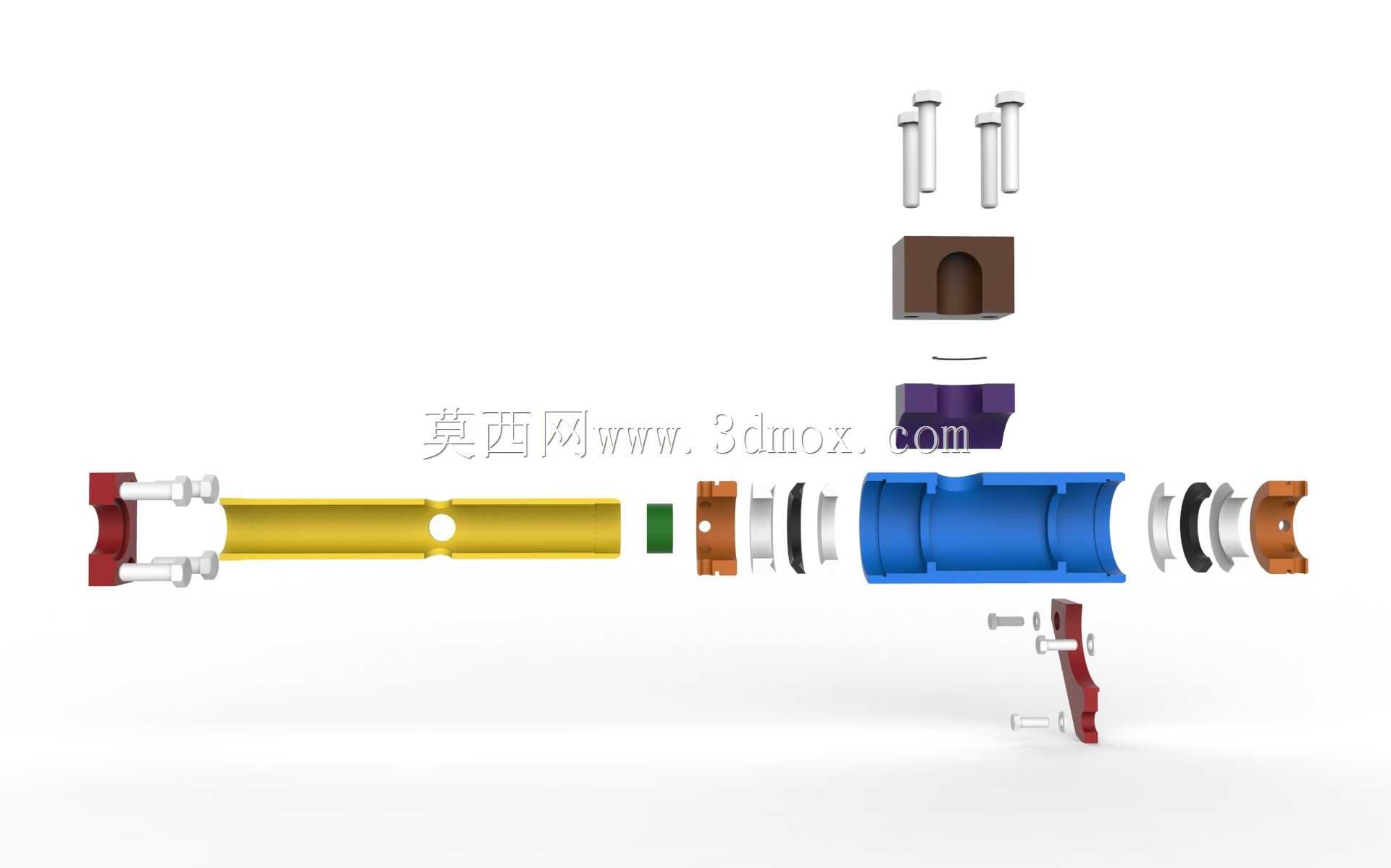

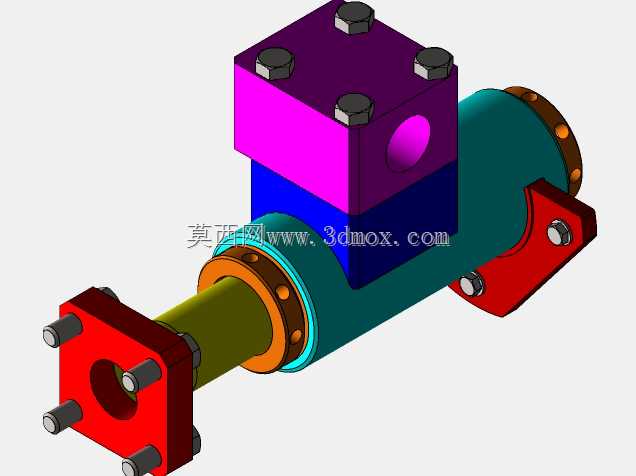

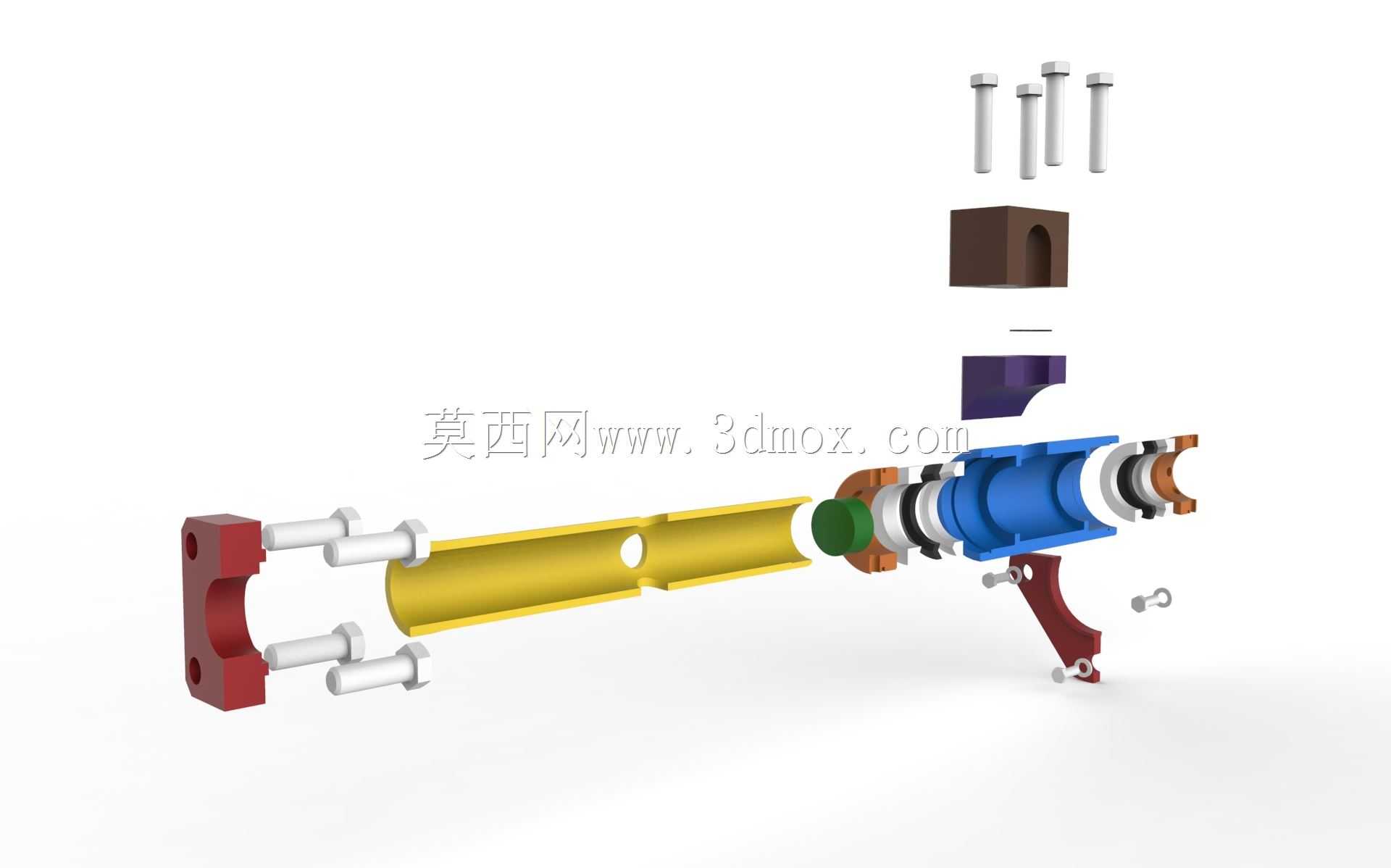

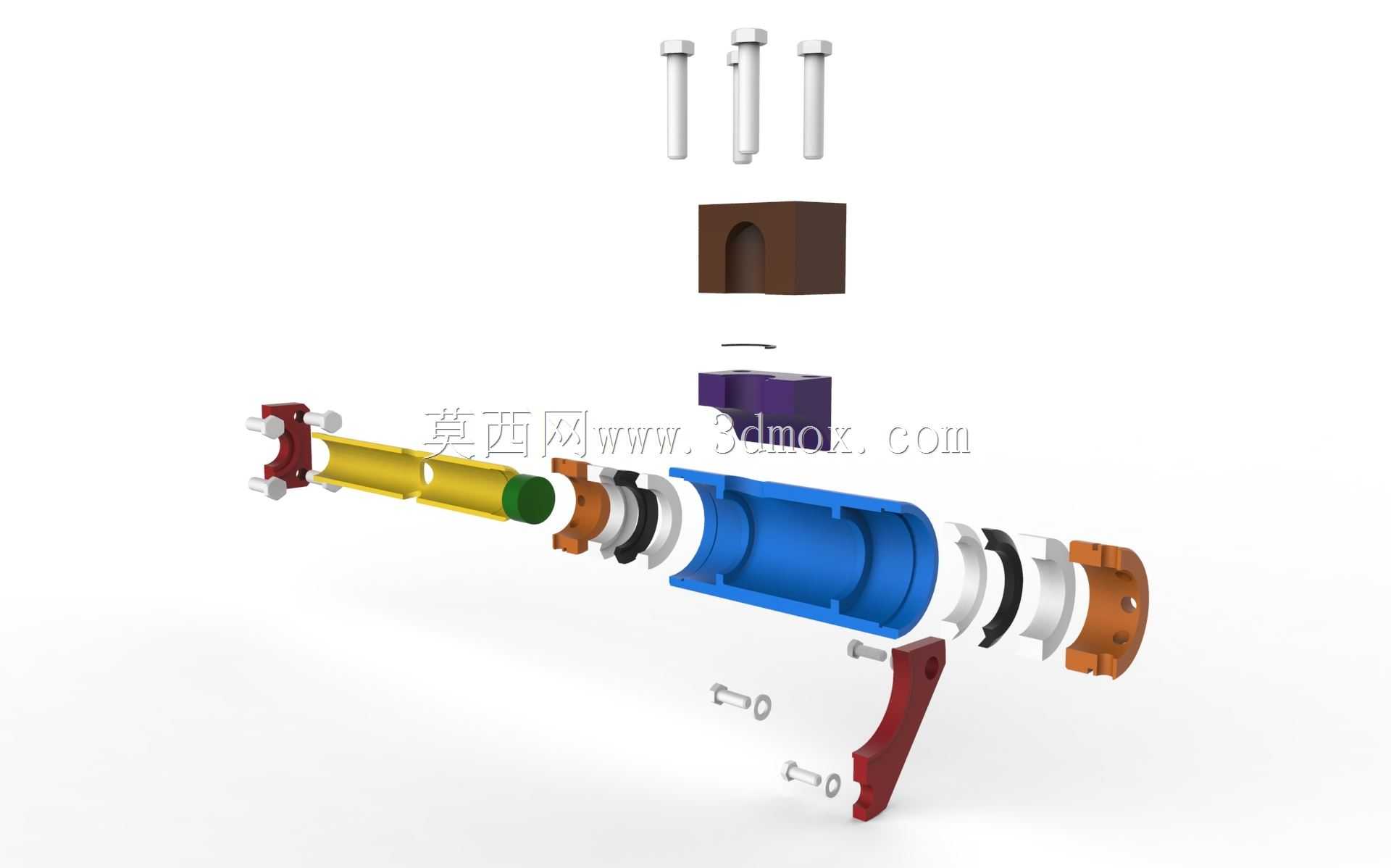

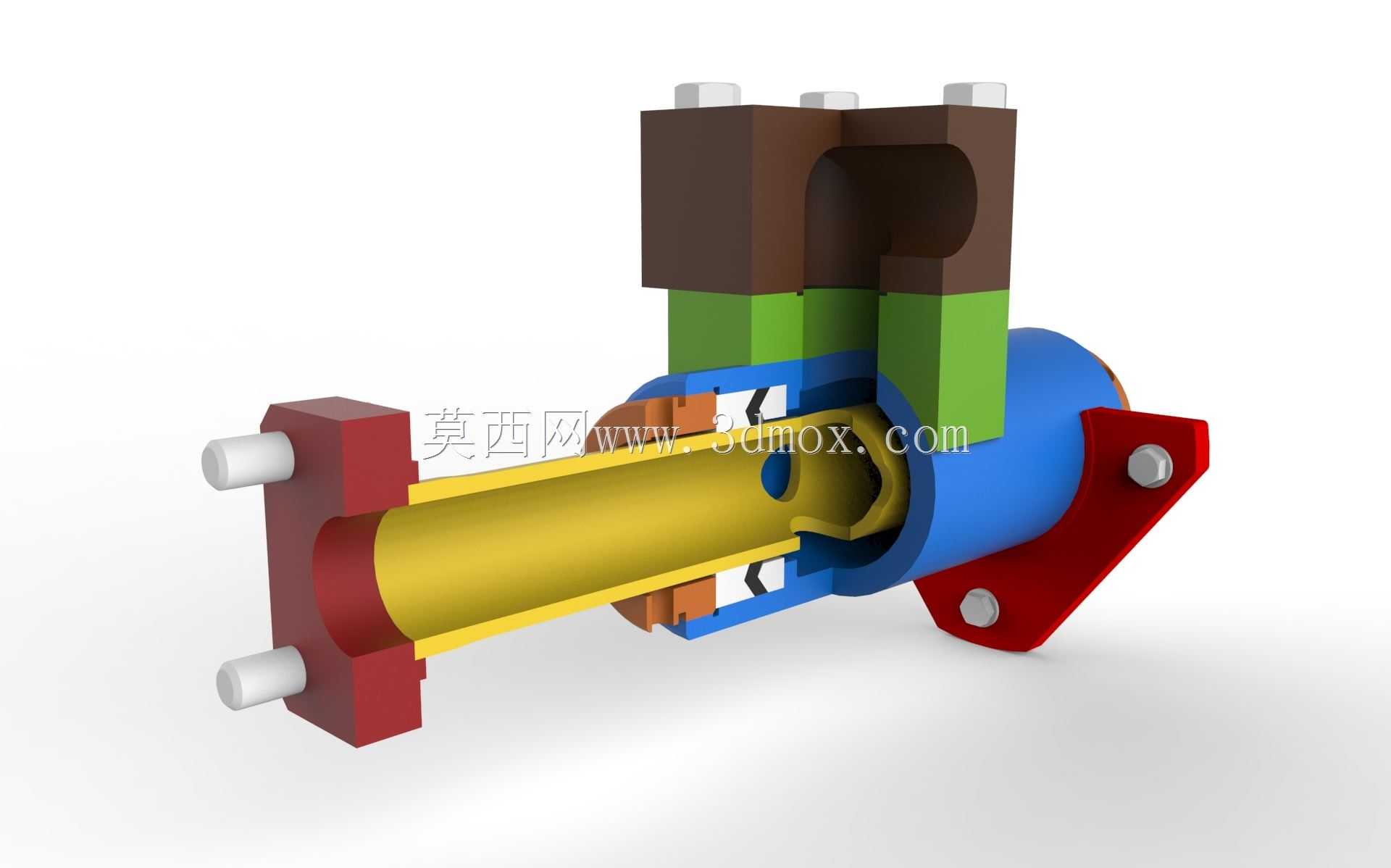

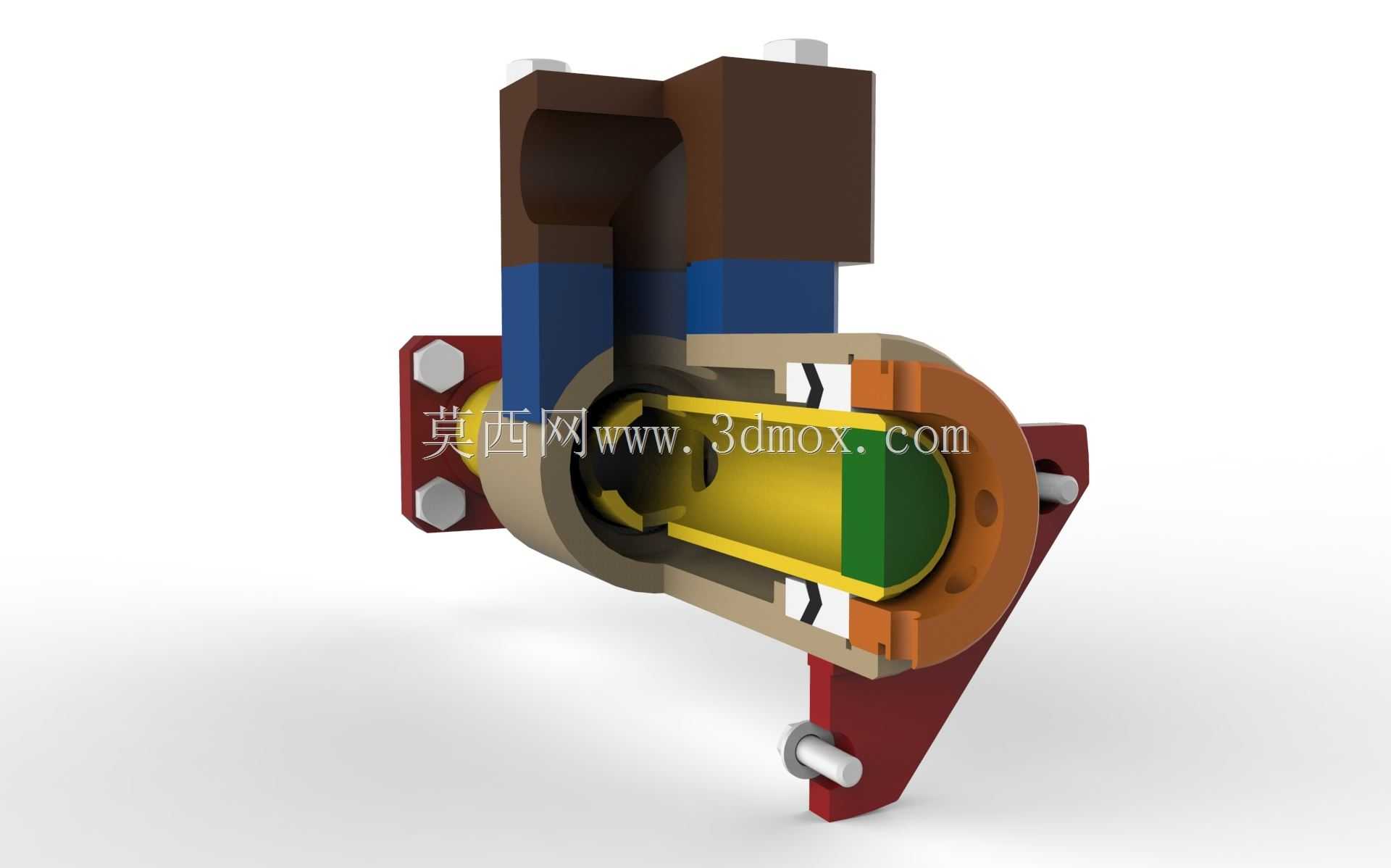

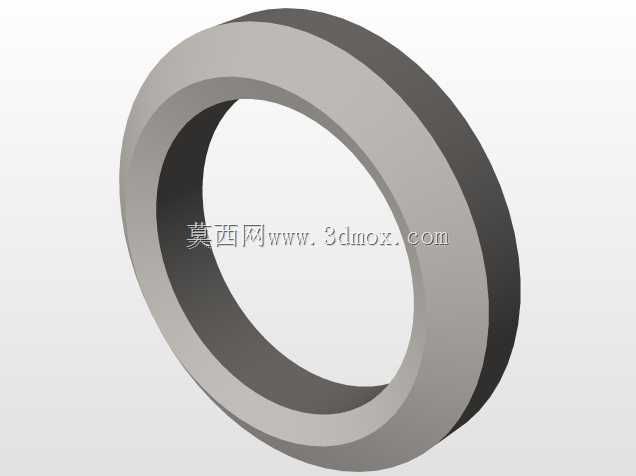

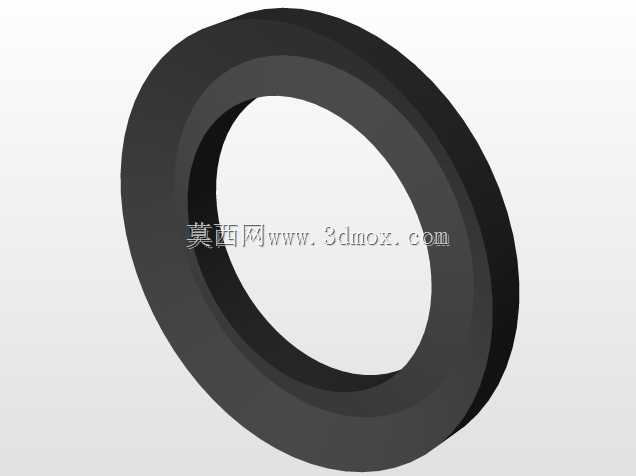

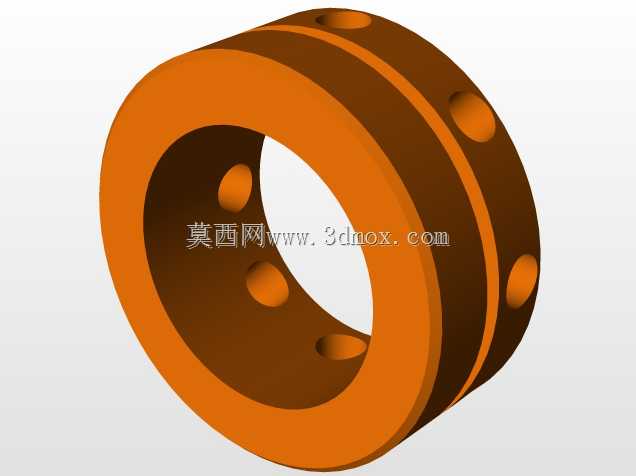

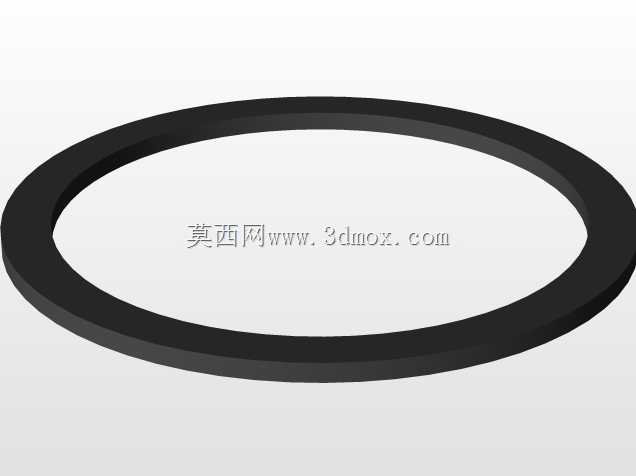

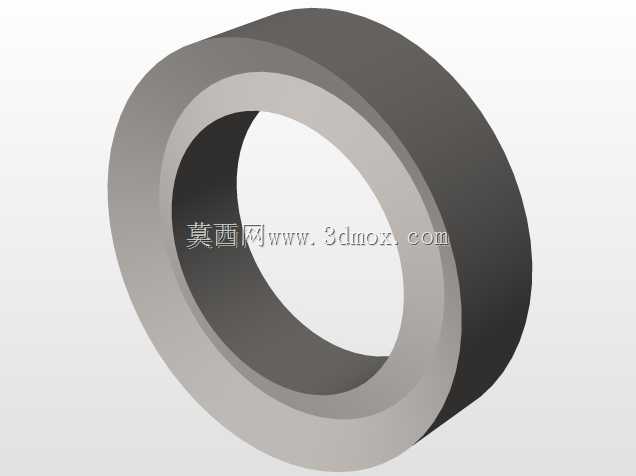

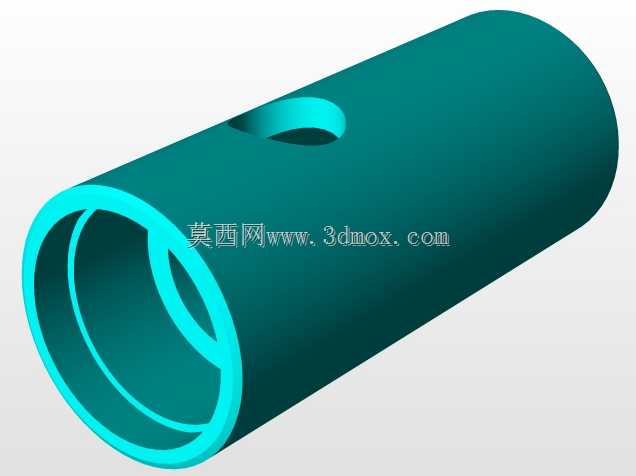

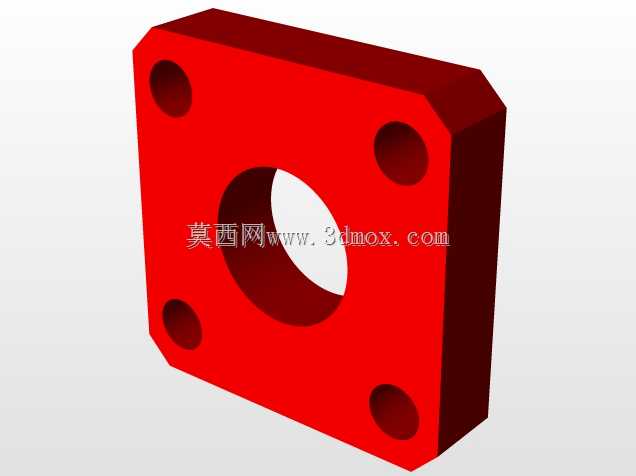

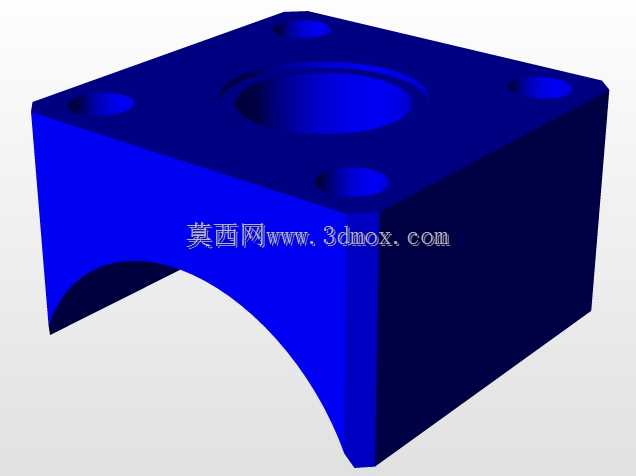

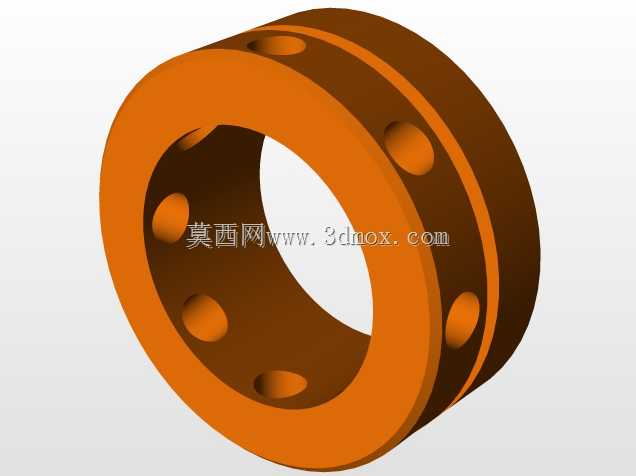

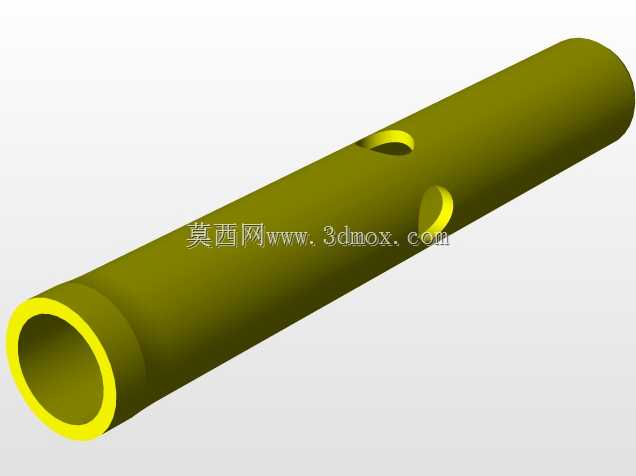

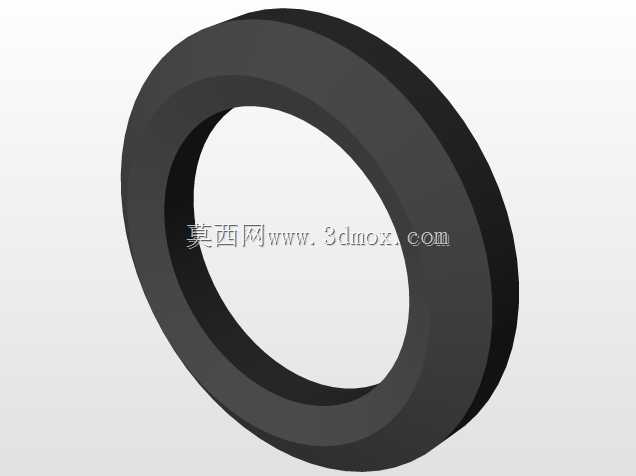

该结构为压铸机配套的望远镜式流体控制部件，主要应用于压铸生产工况下的液压或冷却介质通路控制环节，在压铸机的合模、压射、顶出等核心动作循环中，承担介质流向切换、通断调控的功能，保障压铸过程中各执行机构的动作时序精准匹配，避免因介质供给紊乱导致的压射压力不足、合模错位等生产问题，适配中小型卧式冷室压铸机的侧装管路布局，可直接集成在压铸机的阀组安装台面上，无需额外改造设备原有安装基面。从功能特性来看，该部件采用多段式套筒嵌套的望远镜式结构设计，相比传统直通式阀体，可在有限安装空间内实现更长的介质调节行程，同时通过中部的紫色方形安装座实现与设备机架的刚性固定，底部带安装孔的三角支撑结构可承受压铸作业中介质脉冲带来的径向冲击力，避免长期运行后出现阀体偏移、管路渗漏的问题；阀体两端的红色端盖集成了管路快接接口，可直接对接设备的高压供油管路与回油管路，减少现场管路转接的密封点位，降低泄漏风险。设计思路上，该结构优先考虑压铸工况下的抗振与密封需求，将核心的流道控制段设置在阀体中部的青色筒段内，通过内部的阀芯滑移实现通路开度调节，剖面结构可见内部设置了多道密封槽位，可适配耐高温的氟橡胶密封圈，耐受压铸过程中介质升温带来的密封老化问题；上部的紫色凸台结构预留了阀芯驱动部件的安装空间，可后续加装电磁驱动或液压驱动的控制模块，实现远程电控调节。从外形尺寸与安装边界来看，该部件整体轴向总长为510mm，底部三角支撑座的横向安装孔间距为260mm，纵向安装定位尺寸为210mm，中部方形安装座的对边尺寸为95mm，阀体最大径向直径为150mm，两端接口的同轴度公差控制在0.02mm以内，安装时需保证底部支撑面与设备安装台面的平行度不大于0.1mm，避免阀体受安装应力导致内部阀芯卡滞；侧面的红色手柄接口可实现手动应急调节，在设备电控系统故障时可手动切换介质通路，保障设备安全停机。
