斜齿轮轴带轴承传动组件结构

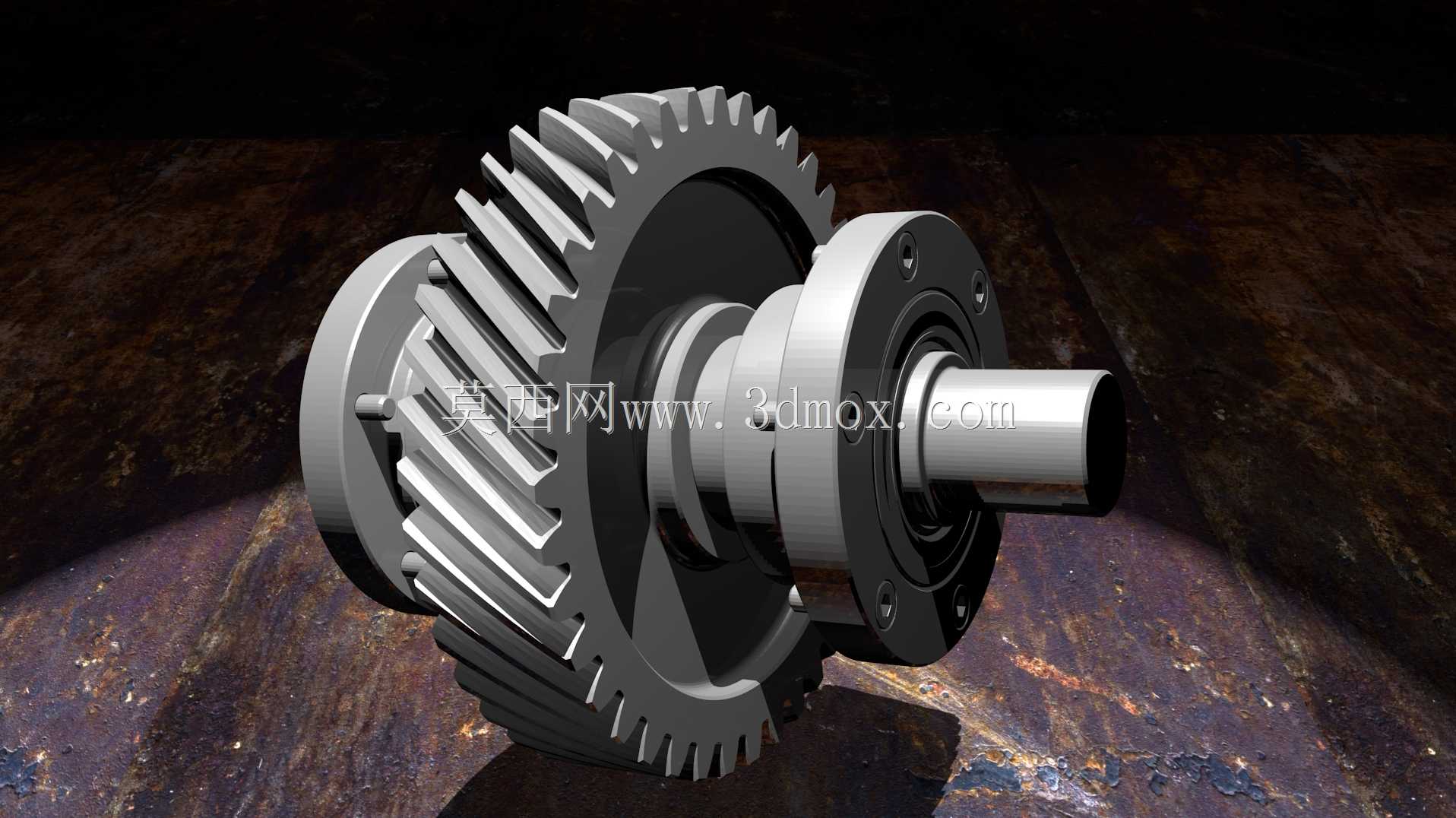

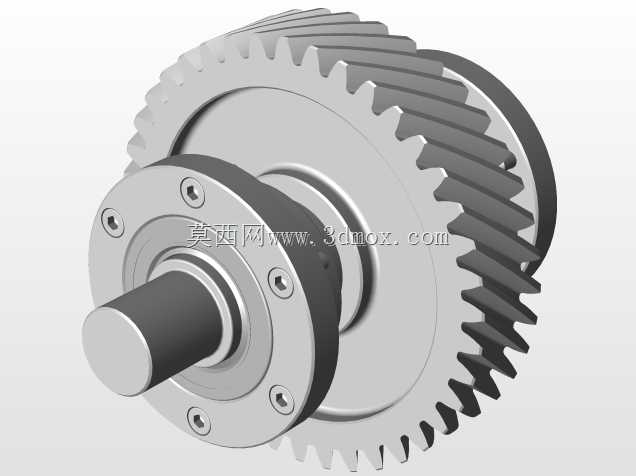

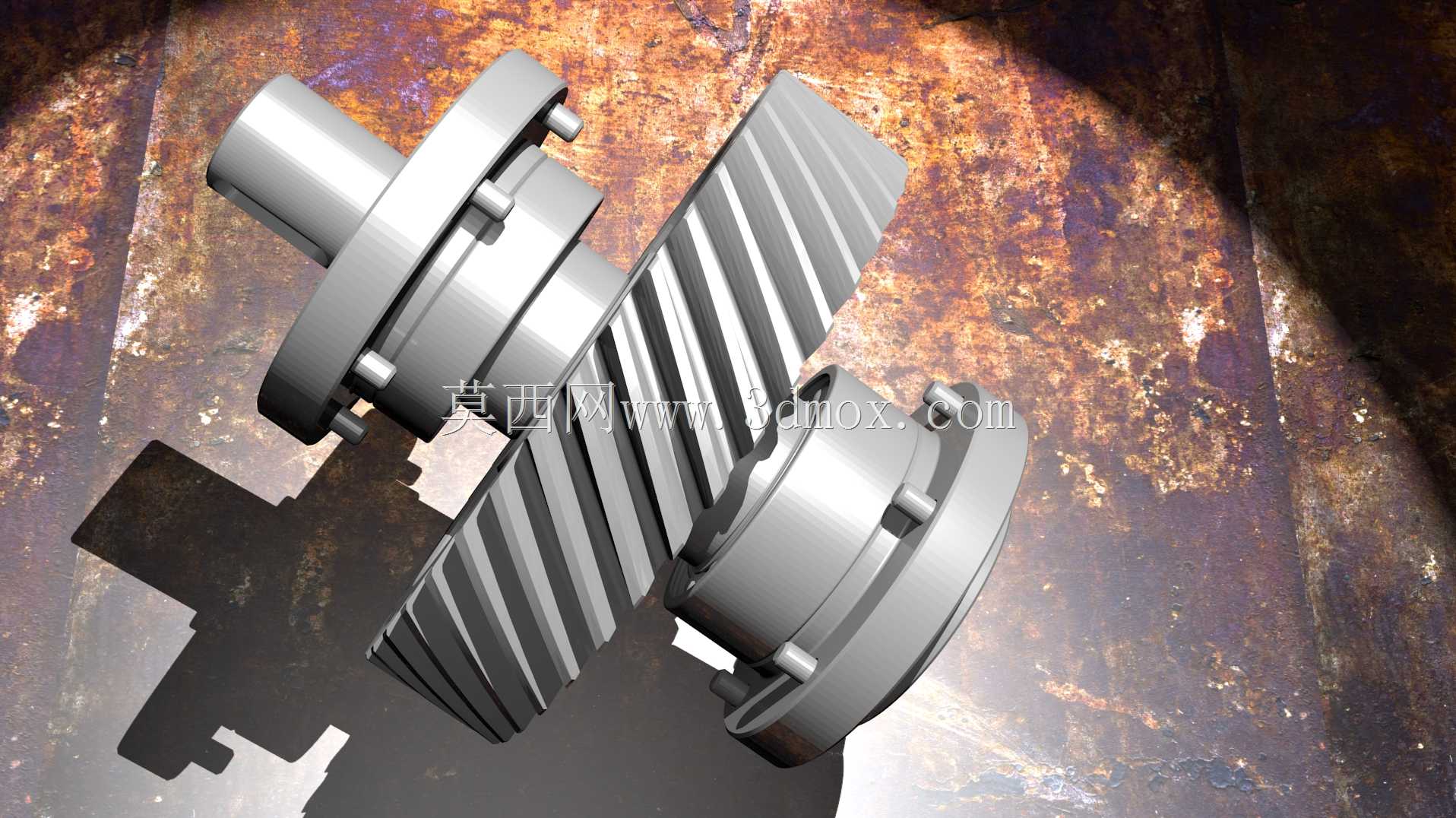

这套轴系传动组件是机械传动系统里的核心动力传递单元，主要应用在中小功率的动力传输场景中，常见于轻工设备的动力输出端、小型输送设备的驱动部、通用机床的进给传动链路，也可作为小型减速机内部的一级传动结构使用，承担着把输入扭矩通过齿轮啮合传递到下游执行机构的作用，同时能依托斜齿轮的啮合特性降低传动过程中的冲击与噪音，提升整套传动链路的运行平稳性。从功能特性来看，组件集成了螺旋齿圆柱齿轮、阶梯传动轴、配套支撑轴承与安装定位法兰，斜齿轮的轮齿呈螺旋角排布，相比直齿轮拥有更大的重合度，啮合过程中轮齿是逐步进入和退出啮合状态，能有效降低传动噪音与动载荷，适合中高速的传动工况；阶梯式的轴段设计做了明确的功能分区，齿轮安装段、轴承配合段、动力输出端各轴段的直径差形成了天然的轴向定位台阶，不需要额外加装过多的定位套就能完成各零件的轴向位置固定，减少了装配环节的零件数量，也降低了累积装配误差。设计思路上遵循了轴系零件的等强度设计原则，轴径变化处做了圆角过渡处理，避免应力集中导致的轴段断裂风险，齿轮与轴的配合段选用合适的过盈配合公差，保证扭矩传递过程中齿轮与轴不会发生相对周向转动，两端的轴承选用深沟球轴承适配，既可以承受传动过程中的径向载荷，也能承受少量的轴向载荷，适配斜齿轮啮合时产生的轴向分力，外侧的法兰盘结构预留了均匀分布的安装孔，可直接与设备的箱体端面通过螺栓连接固定，不需要额外设计复杂的安装支座。从安装边界来看，轴的输出端直径适配常规的联轴器安装尺寸，法兰端的安装孔分布圆直径符合通用小型传动箱的安装接口标准，齿轮的齿顶圆直径与相邻啮合齿轮预留了足够的安全间隙，整套组件的轴向总长度控制在紧凑范围内，不会占用过多的设备内部安装空间，装配时只需要依次将轴承压装到对应轴段，再将法兰与箱体端面锁紧即可完成安装，后期维护时也可以单独拆卸更换磨损的轴承或者齿轮，不需要整体报废整套组件，能有效降低设备的后期维护成本。整套结构没有冗余的设计，所有结构特征都服务于动力传递、支撑定位、安装固定的核心需求，各零件的公差匹配经过合理推演，能保证长期运行下的传动精度与结构可靠性。
