饮用水售卖用立式计量控水设备结构

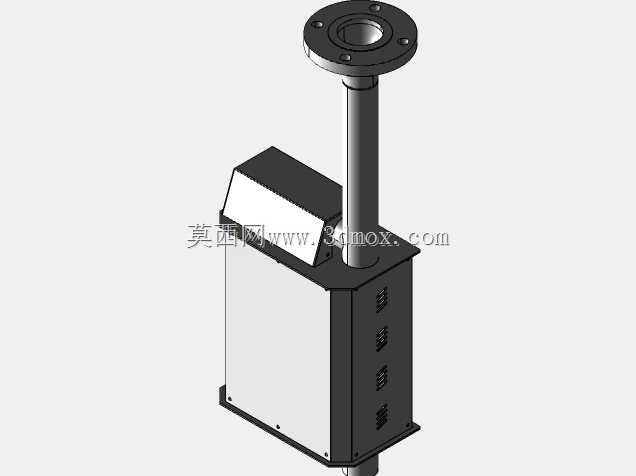

　　在社区直饮水站、商用自动售水点位这类场景里，这类立式计量控水设备是核心的出水计量单元，日常承担着按出水量精准计费、控制水路通断的作用，和常规售水机的外露出水龙头不同，这套结构把计量、控水、防护功能整合在独立的立式单元里，适配需要将出水端抬升一定高度、避免接水时容器磕碰地面的安装需求。从结构设计逻辑来看，设备主体采用立式方柜作为承载基体，柜体采用不锈钢板材折弯焊接成型，板材厚度适配户外半露天使用的防磕碰、防锈蚀需求，所有拼接焊缝都做了打磨钝化处理，避免长期接触水汽出现锈迹渗透的问题，柜体侧面预留了多组散热通风格栅，格栅采用冲压成型的百叶结构，倾斜角度刚好可以阻挡外部溅水进入柜体内部，同时保证内部阀件、

　　计量元件工作时产生的热量能自然散出，不会因为密闭空间积热导致电子元件寿命缩短。柜体顶部延伸出的立式立柱采用无缝不锈钢管加工，顶端搭配标准圆形法兰安装盘，法兰盘上均匀分布四个螺栓安装孔，这个结构一方面是用来固定出水终端的出水嘴或者出水龙头，另一方面立柱内部是中空结构，可以把水路管线、信号控制线全部收纳在管内，避免管线外露被人为拉扯损坏，也能让整体外观更整洁，没有杂乱的走线暴露在外。核心功能部件的布局上，电磁阀安装在柜体内部的进水端位置，采用常闭型结构，只有收到出水触发信号时才会打开水路，停止出水时自动切断，避免出现管路余水渗漏的问题；胶泥轮流量计串接在电磁阀之后的出水路径上，这种流量计针对饮用水场景做了适配，

　　过流部件全部采用食品级兼容材质，不会对水质造成二次污染，计量精度可以满足商用售水的计费误差要求，水流通过时带动胶泥轮转动，脉冲信号同步传输到计费控制单元，实现出水量的实时统计。安装边界方面，柜体底部采用外翻边安装底座，底座上预留四个地脚固定孔，可以直接通过膨胀螺栓固定在水泥地面上，不需要额外做复杂的安装支架，整体安装完成后立柱顶端法兰距离地面的高度适配常规18.9升桶装水、家用接水壶的接水高度，接水时不需要弯腰抬举容器，使用体验更顺畅；柜体的柜门采用内嵌式结构，搭配防水锁具，日常运维时可以打开柜门更换阀件、检修线路，关闭后锁具可以避免无关人员随意触碰内部部件，也能防止外部泼水、灰尘进入柜体内部。设计时还考虑了不同场景的适配性，

　　柜体的进水接口预留标准外螺纹接头，可以直接对接前端的净水处理单元出水端，不需要额外做转接头加工，出水端从立柱顶端法兰引出，可根据实际需求搭配不同类型的出水龙头或者刷卡出水控制模块，整体结构没有多余的冗余设计，所有部件的排布都预留了足够的检修操作空间，日常更换密封件、校准流量计时不需要完全拆解柜体，只需要打开柜门就能完成大部分运维操作。在结构强度校核上，立柱和柜体的连接位置做了加强筋焊接处理，即使顶端出水端受到一定的侧向碰撞力，也不会出现立柱弯折、连接位置开裂的问题，不锈钢外壳的表面做了拉丝处理，日常沾染灰尘、水渍后只需要简单擦拭就能清洁，不会残留明显的污渍痕迹，适配户外、半户外公共区域的长期使用需求，不需要频繁做表面维护。
