罐车注水供水泵站管路系统设计

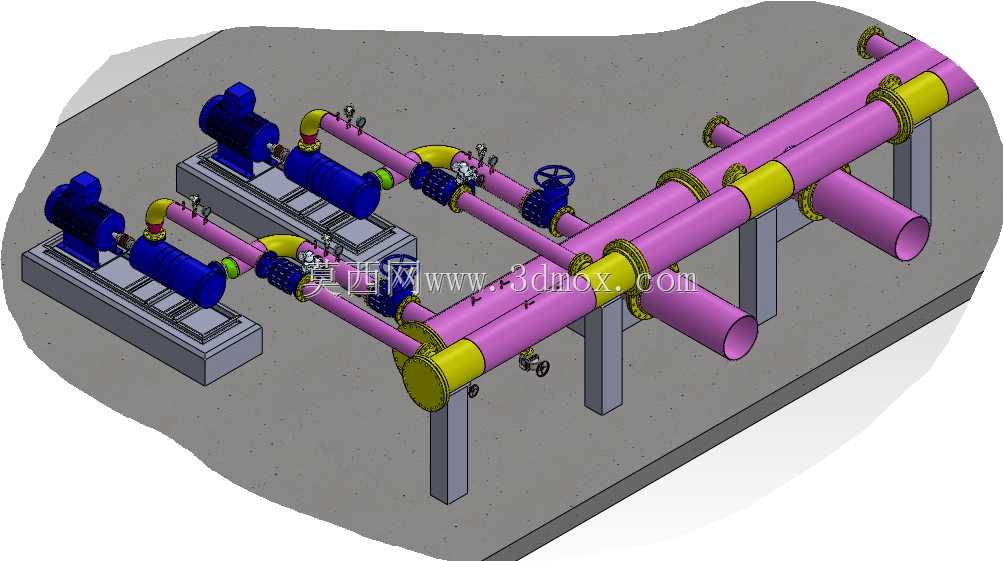

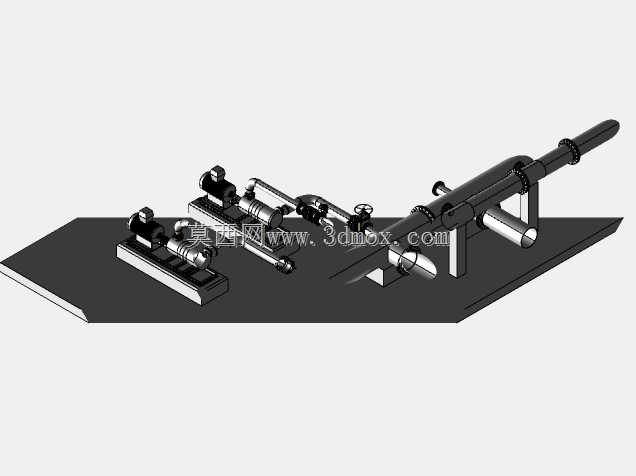

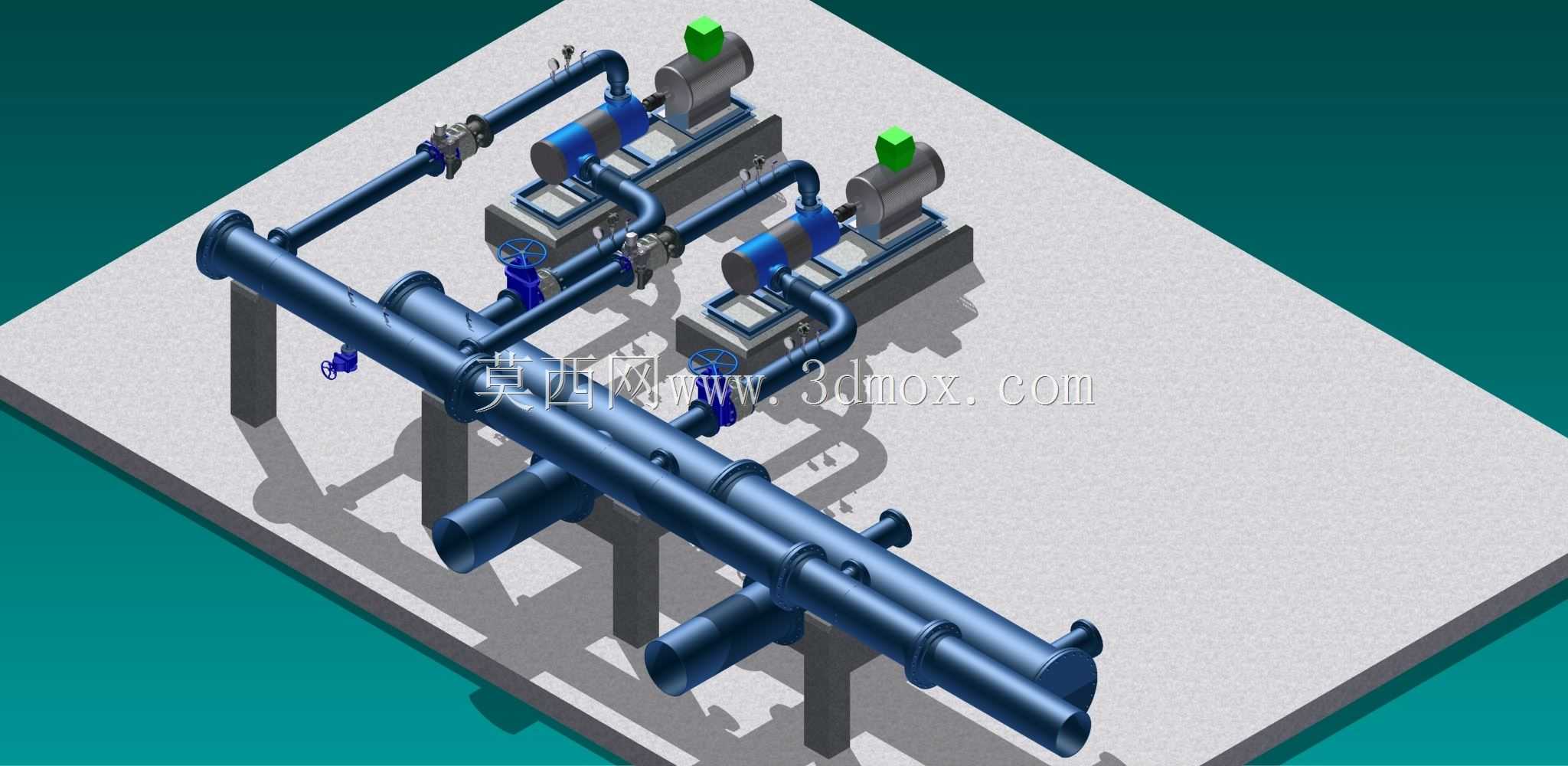

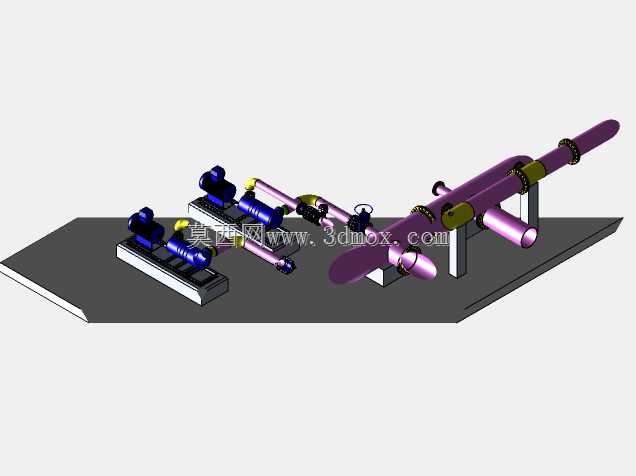

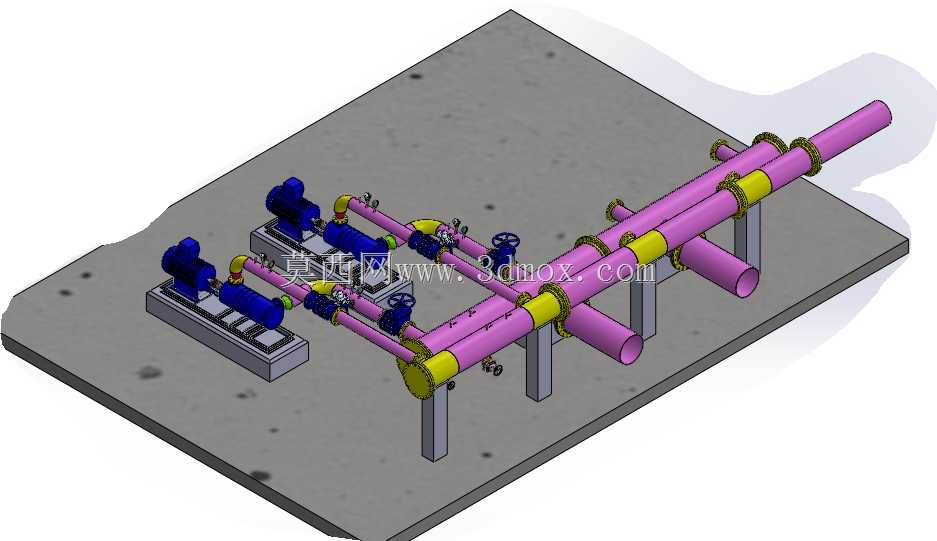

　　这套三维模型还原的是面向罐车注水作业的供水泵站核心管路与泵组布局，在散装液体转运场站、工矿企业液体装卸区、应急供水保障点这类场景中，这类泵站承担着向槽罐车快速定量注水、补压供水的核心功能，区别于民用供水泵站，这类场站用注水站需要兼顾大流量快速注水、泵组冗余备用、管路检修便捷性几个核心需求，避免单泵故障导致整个装卸工位停摆。从模型呈现的结构来看，整套系统采用双泵并联的布局逻辑，两台同规格离心泵对称布置在主汇管两侧，每台泵的进出口都配置了独立的控制阀门，单台泵检修时可以关闭对应进出口阀门，不影响另一台泵维持低负载运行，不会完全中断供水作业。主汇管采用大口径无缝钢管结构，沿支撑支架水平铺设，汇管上预留了多个分支接口，

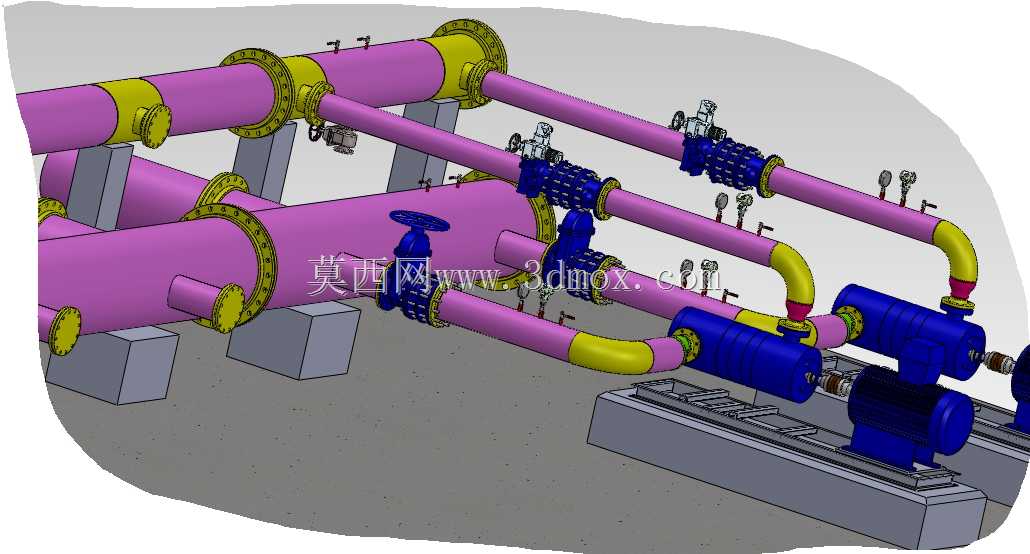

　　既可以对接不同工位的注水软管接口，也预留了排污、排气、压力检测的接口位置，符合工业管路设计的常规规范。设计过程中，泵组的安装间距充分考虑了日常运维的操作空间，泵体与基础底座的连接位置预留了减震垫安装位，电机端预留了接线盒与散热的操作空间，进出口管路的弯头曲率半径都做了优化，尽可能降低管路沿程阻力与局部水损，避免泵组运行时出现气蚀问题。主汇管的支撑采用型钢支架结构，支架间距根据管道口径与充水后的总重量做了匹配，避免长距离管道运行时出现挠度变形，管道接口全部采用法兰连接形式，相比焊接结构更便于现场拆装检修，法兰密封面的形式适配中低压供水的压力等级，不需要采用高压对焊法兰就能满足使用需求，能合理控制整体制造成本。从安装边界来看，

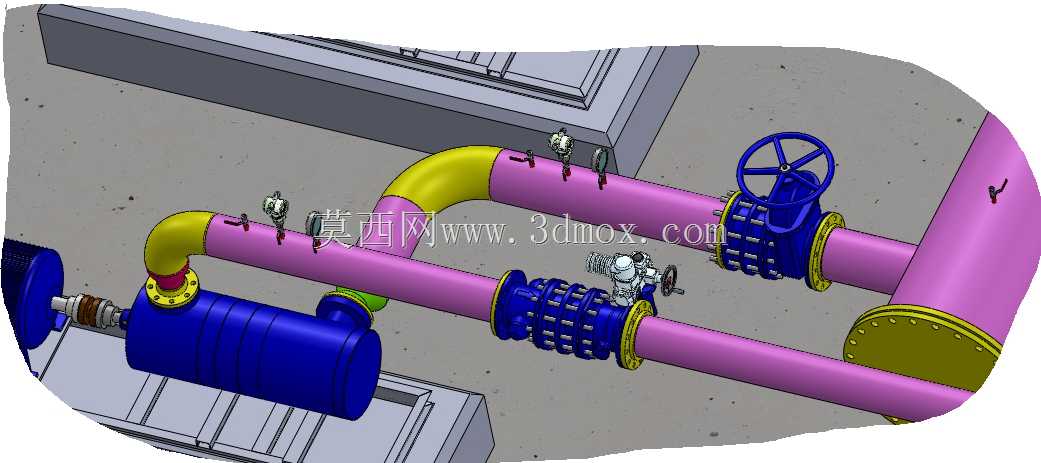

　　整套泵组与汇管的布置占用的场地宽度与长度都适配常规场站的装卸工位预留空间，设备基础的标高高于场地地面，避免雨季场地积水浸泡泵体底座与电机，汇管的最低位置设置了排污口，冬季停运时可以排空管内余水，防止冻裂管道。泵组的进出口管路都设置了软连接的安装位置，能抵消泵组运行时的振动传递到主管道，避免长期振动导致法兰密封面泄漏。整套系统的管路走向没有出现过多的急弯与变径，流体在管内的流态更平稳，运行时的管路振动与水锤风险更低，双泵并联的设计既可以在大流量注水需求时双泵同时运行提升供水效率，也可以在日常小流量需求时单泵运行降低能耗，匹配不同作业场景的供水需求。模型中还还原了泵组的地脚螺栓预留位置、阀门的操作手轮空间，

　　每个阀门的手轮朝向都调整到便于人员站立操作的角度，不需要登高或者探身就能完成阀门启闭操作，细节上贴合现场实际运维的使用习惯。主汇管上的分支接口位置也对应了常见罐车注水口的高度范围，外接注水软管时不会出现过度弯折导致的流道堵塞问题，整体布局没有冗余的结构，所有部件的位置都服务于功能实现与运维便捷性，没有为了外观做多余的造型设计，完全是工业实用导向的结构设计。
