离心式水泵闭式叶轮结构设计

　　在城镇供水、工业循环水输送、暖通空调水循环、农田排灌等场景中，离心泵是应用占比最高的流体输送设备，而闭式叶轮作为离心泵核心的水力做功部件，其结构设计直接决定泵组的运行效率、汽蚀余量与运行稳定性。不同于开式、半开式叶轮的结构形式，闭式叶轮带有完整的前盖板与后盖板，流道处于完全封闭状态，在输送清水或物理化学性质与水相近的无颗粒清洁介质时，能最大程度减少介质在叶片端部的泄漏回流，容积效率比同参数半开式叶轮高出8%-15%，更适合对输送效率要求较高的长距离输水、高层供水等工况。

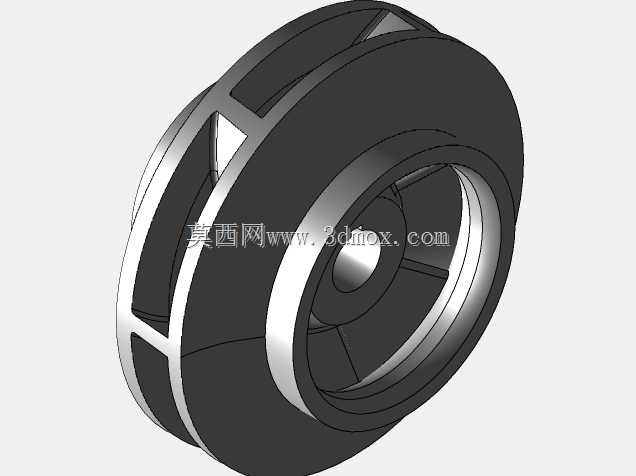

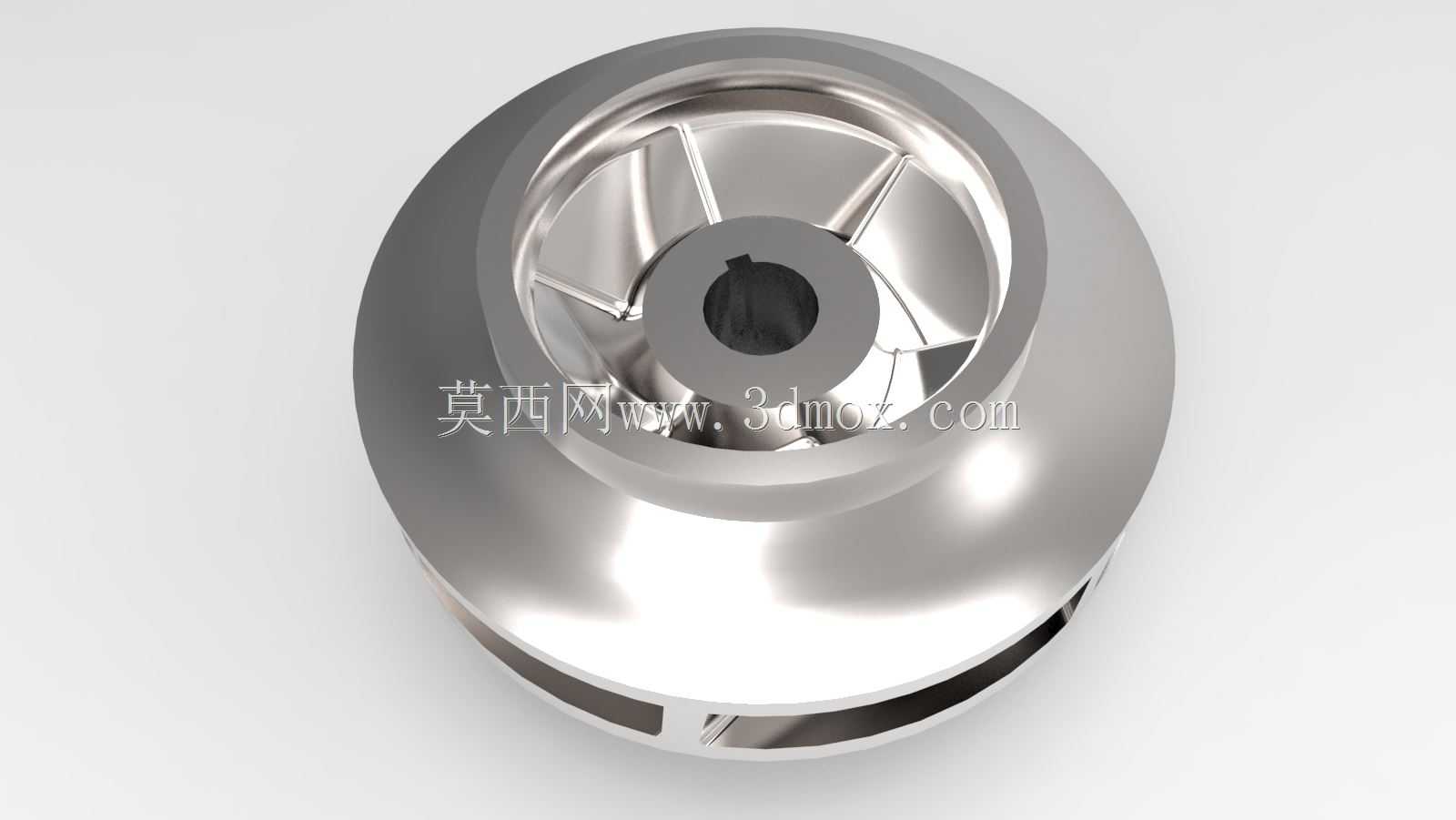

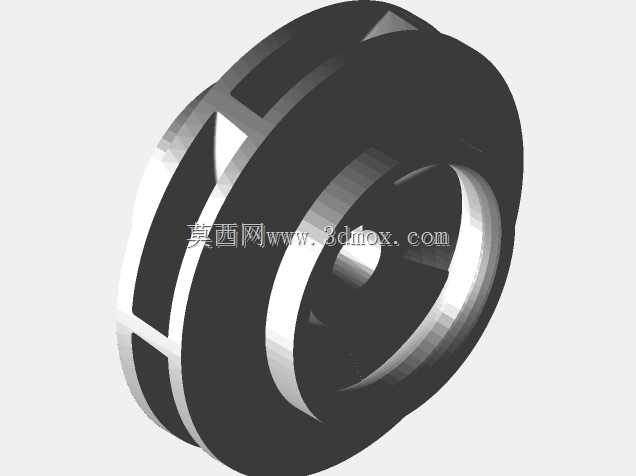

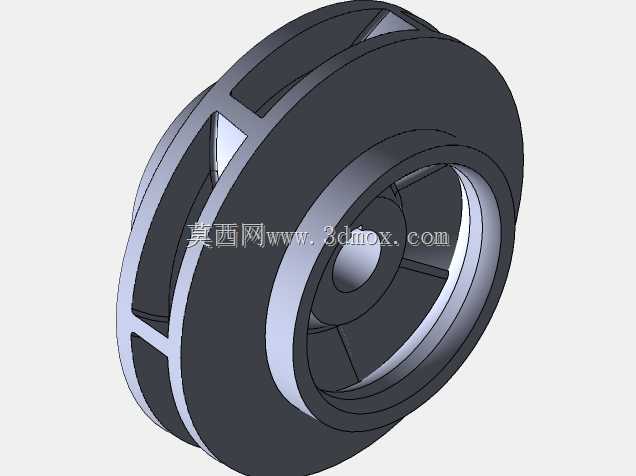

　　从结构设计逻辑来看，该叶轮采用后弯式叶片构型，叶片数量根据比转速匹配设定，流道从叶轮入口处沿径向逐渐扩大，介质从轴向进入叶轮中心区域后，随叶轮高速旋转获得离心力，在流道内完成动能向压力能的初步转换，再沿径向流出叶轮进入泵体压水室。设计过程中需要重点匹配叶片进口安放角与出口安放角，既要避免进口处介质冲角过大造成局部脱流，降低泵组的抗汽蚀性能，也要控制出口处的液流速度，减少压水室内的水力撞击损失。叶轮中心的轴孔采用键槽传动结构，与泵轴通过平键传递扭矩，轴孔与后盖板衔接处做了加厚处理，抵消高速旋转时产生的应力集中，避免长期运行出现轮毂开裂的问题。后盖板上可根据平衡需求设置平衡孔，连通叶轮进口与后侧密封腔，平衡叶轮前后侧的压力差，降低泵组运行时的轴向力，减少轴承与机械密封的轴向载荷，延长易损件的使用寿命。

　　从安装边界与尺寸配合来看，叶轮的入口外径需要与泵体的吸入室密封环精准配合，二者的配合间隙控制在0.2-0.5mm区间，间隙过大会造成介质回流降低效率，间隙过小则可能在泵轴跳动时出现动静部件摩擦，引发设备故障。叶轮的出口宽度与外径需要匹配泵体压水室的流道尺寸，保证介质流出叶轮时能顺畅进入压水室，避免出现流道突变造成的局部涡流。叶轮的总装轴向尺寸需要与泵轴的轴肩定位、锁紧螺母的安装位置匹配，保证装配后叶轮与泵体的轴向间隙符合设计要求，不会出现轴向窜动摩擦。前盖板的外侧轮廓做了流线型过渡处理，减少叶轮在泵腔内旋转时的圆盘摩擦损失，这部分损失在低比转速离心泵中占总水力损失的比例较高，流线型的外轮廓能有效降低这部分无用功消耗。

　　在实际应用选型中，这类闭式叶轮仅适合输送不含固体颗粒、纤维杂质的清洁介质，一旦介质中含有硬质颗粒，很容易造成封闭流道堵塞，且颗粒进入前盖板与泵体的间隙后会快速磨损密封环与盖板表面，造成效率快速下降。在市政供水的二级泵站、工厂的循环冷却水系统、建筑内部的生活供水泵组中，这类闭式叶轮离心泵的运行周期更长，日常维护仅需定期检查密封环间隙与叶轮表面的汽蚀情况，当叶轮入口处出现蜂窝状汽蚀坑后，需要及时更换叶轮，避免汽蚀扩展造成叶片断裂，引发泵组振动超标等连锁故障。建模过程中需要重点保证叶片型面的光滑过渡，流道表面的粗糙度要控制在合理范围，减少介质流动时的沿程阻力，同时要做动平衡校验，保证叶轮在额定转速下运行时的剩余不平衡量符合标准要求，避免高速旋转时产生过大振动，影响整个泵组的运行稳定性。
